M9 ACE (armored combat earthmover)

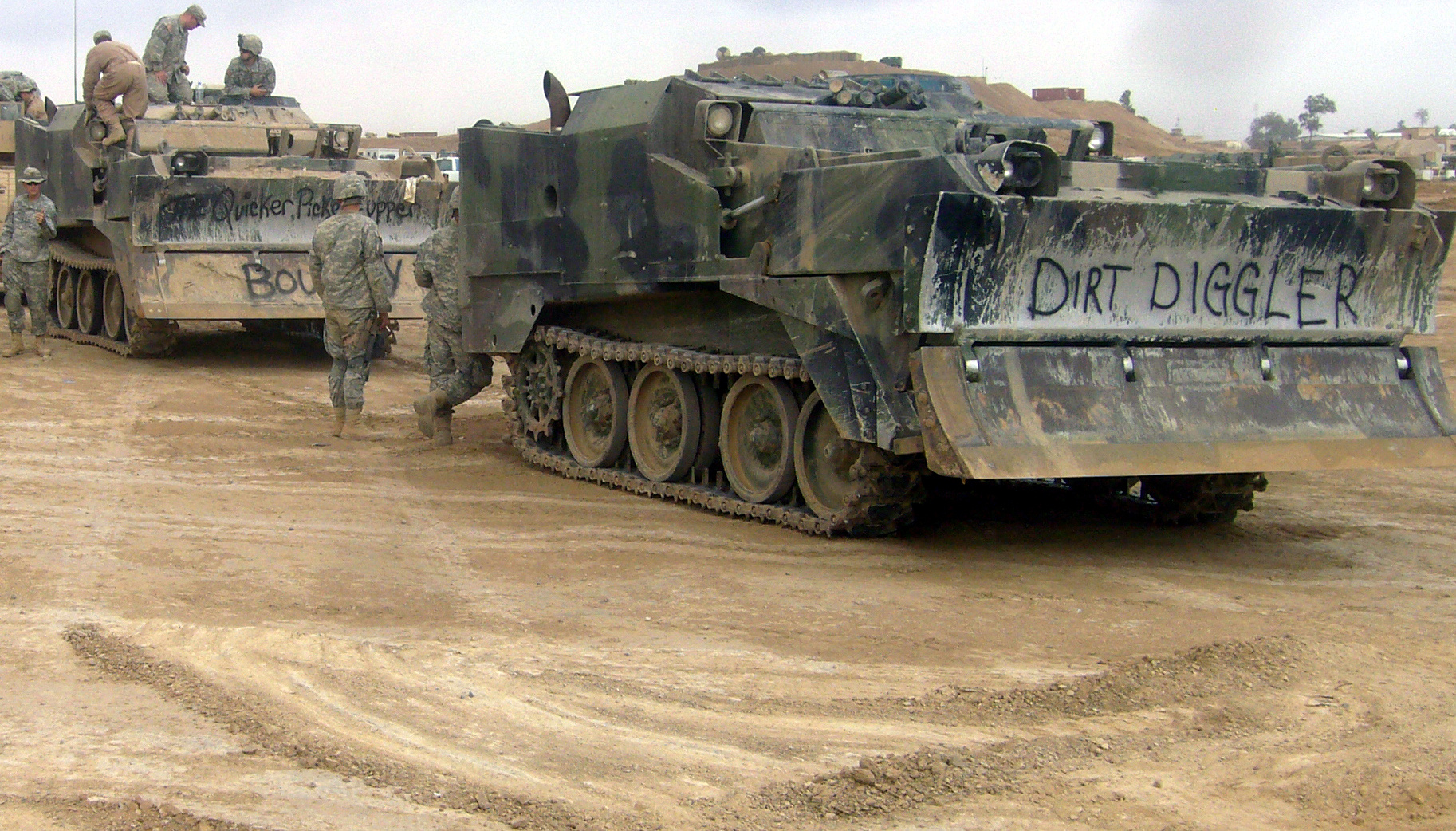

M9 armored combat earthmover (ACE)

概要と開発の背景

M9 ACE(装甲戦闘工兵車)は、1970年代末から1980年代にかけてアメリカのBMY(Bowen-McLaughlin-York、現 BAE Systems Land & Armaments)などによって開発され、1986年よりアメリカ陸軍へ制式導入された装軌式の工兵用装甲車両である。開発の背景には、M1エイブラムス主力戦車やM2ブラッドレー歩兵戦闘車からなる高い機動力を誇る機甲部隊の登場が存在した。従来の歩兵部隊や工兵部隊で運用されていた民生用転用の非装甲ブルドーザーでは、走行速度が遅く最前線の迅速な行軍に追従することが極めて困難であった。また、敵の砲火が飛び交う最前線において、対戦車壕の掘削や障害物除去を行う工兵の安全確保が深刻な課題となっていた。こうした状況を受け、最前線において主力戦車部隊と共に行動できる高い機動力と、砲弾破片などに耐える装甲防護力を併せ持ち、さらにC-130輸送機での戦術空輸が可能な中核的工兵アセットとして開発がスタートした。

構造と技術的特徴

構造上の最大の特徴は、ハイドロニューマチック・サスペンション(油気圧懸架装置)と、車体前部に約6.7立方メートルの土砂を収容できる「スクレーパーボウル」を組み合わせた独自のバラスト(重り)機能を採用している点にある。このメカニズムにより、通常の走行時は約16.3トンという比較的軽量な車体で高い機動性と空輸適合性を確保しつつ、土工作業時には車体前部を沈み込ませて地面から土砂を削り取り、その土砂自体の重みを利用して車体全備重量を約24.4トンまで増加させる。これにより、車体を重装甲化することなく大型ブルドーザーに匹敵する強力な接地牽引力と掘削力を発揮し、過酷な環境下でも安定した作業を実現している。車体はアルミニウム合金装甲を中心とした溶接構造で、操縦手1名が搭乗する密閉型キューポラにはNBC(核・生物・化学)防護システムが備えられ、従来の非装甲建機と比較して乗員の生存性と作業効率を飛躍的に向上させている。

運用実績と評価

1986年の量産開始以降、アメリカ陸軍およびアメリカ海兵隊の戦闘工兵部隊へ広く導入されたほか、台湾陸軍などの同盟国軍でも制式採用された。実戦においては1991年の湾岸戦争(砂漠の嵐作戦)へ本格投入され、前線に構築された堅固な防御陣地や対戦車壕を迅速に埋め立て、主力部隊の突破口を開く任務に従事し、その高い機動力と陣地突破能力が評価された。2003年のイラク戦争でも主力機甲部隊の先頭に立って障害物除去を担っている。一方で、車高を昇降させる油気圧サスペンションの複雑な構造による整備面での課題や、操縦手1名のみで車両の操縦と複雑な土工作業を同時にこなす操作負担の大きさも実運用において指摘された。現在のアメリカ軍においては、より整備が容易で重装甲なM1150重装甲強襲突破車(ABV)や装甲ブルドーザーなどに一部の役割を譲りつつあるものの、軽量かつ独自のスクレーパー機能を備えた汎用装甲戦闘工兵車両として運用が続けられている。

Official Name (正式名称)M9 ACE (armored combat earthmover)
Country of Origin (開発国)アメリカ合衆国
Manufacturer (製造メーカー)BMY Combat Systems(現 BAE Systems Platforms & Services) / United Defense(※後期の改修や製造等を担当)
Designed (設計年)1950年代後半の汎用工兵トラクター(UET)構想から発展し、1970年代に最終的な試作・基本設計が完了したのち、BMY Combat Systems社との間で量産製造契約が締結されて1986年よりアメリカ陸軍および海兵隊への公式な実戦引き渡しと部隊配備を開始して本格的な運用を開始
Primary Operators (主な運用組織)アメリカ合衆国:アメリカ陸軍(各機甲師団・旅団戦闘団(BCT)所属の戦闘工兵大隊等)、およびアメリカ海兵隊(第2戦闘工兵大隊(2nd CEB)や第8工兵支援大隊(8th ESB)等)にて、ハルダウン掩体の急速掘削や障害物排除用として、船体を再設計・強化した最新のシステム改良型「Modernized M9 ACE」を現役運用中
大韓民国:大韓民国陸軍、および大韓民国海兵隊(各工兵部隊)にて、米国のBMY社から公式ライセンスを取得したハンファ・テックウィン(Hanwha Techwin)が国内生産・供給した独自の公式ライセンス国産ファミリー「KM9 ACE」を、計207両にのぼる戦闘工兵部隊の主力架装車両として大量現役運用中
台湾(中華民国):中華民国陸軍(各軍団所属の工兵群・戦闘工兵大隊)にて、対馬祖・金門および台湾本島における海岸・陣地防衛の障害物構築・啓開用アセットとして、米国より有償軍事援助(FMS)で導入された計19両のM9 ACEフリートを現役運用中
Crew / Capacity (乗員および兵員輸送数) 運転手(オペレーター)1名
Combat Weight (戦闘重量)空車重量(Curb Weight):約 15,800 kg 〜 16,330 kg / 最大戦闘時総重量(前方スクレイパーボウル内に現地の土砂などをバラスト(重り)としてフル積載した状態):約 24,400 kg 〜 26,000 kg
Dimensions (寸法: 全長/全幅/全高)W: 2,790 mm(サイドブレード拡張部取り外し時 / 拡張時 3,200 mm) / L: 6,150 mm 〜 6,220 mm / D: 2,670 mm 〜 2,700 mm
Armor (装甲の詳細: 複合装甲、ERA、APSの有無)溶接アルミニウム構造を基本とした車体(Welded Aluminum Hull) / 複合装甲、爆発反応装甲(ERA)の有無:ERAは非搭載(※操縦席周辺などの重要区画にのみ、高硬度防弾鋼板(Steel Plates)およびアラミド積層装甲(Aramid-laminated / Kevlar Plates)をボルト留めした追加複合構造を採用。小銃弾の直撃や砲弾の破片、10m距離からの152mm榴弾破片に耐え、NBC防護システムも完備)
Main Armament (主武装)なし(戦闘工兵作業用のドーザーブレード、および容量 6.7 立方メートルのスクレイパーボウルを装備。標準的な火砲や主砲は持たない)
Secondary Armament (副武装)2x 4連装煙幕展開用スモークグレネードランチャー(Smoke Grenade Launchers)(※自衛・隠蔽用の装備として固定架装。機関銃などの固定副武装は持たないが、オペレーター自衛用の小火器を車内に携行)
Engine (エンジン出力 hp/kW)Cummins V903C 4サイクルV型8気筒液冷ディーゼルエンジン / 出力:295 hp (220 kW) @ 2,600 rpm
Max Speed (最高速度: 整地/不整地)Paved (整地):48.3 km/h (30 mph)(※制限ガバナー未装着時の平坦路路上では最大 56 km/h (35 mph) まで加速可能) / Unpaved (不整地):約 30 km/h(※ハイドロニューマチック・サスペンションの制御による。完全な浮航性能を備え、水上自航時は 4.8 km/h (3 mph) で推進)
Operational Range (航続距離)約 322 km 〜 370 km (200 miles 〜 230 miles ※容量 134ガロン(約507L)の燃料タンク満タン時仕様基準)
