概要と開発の背景

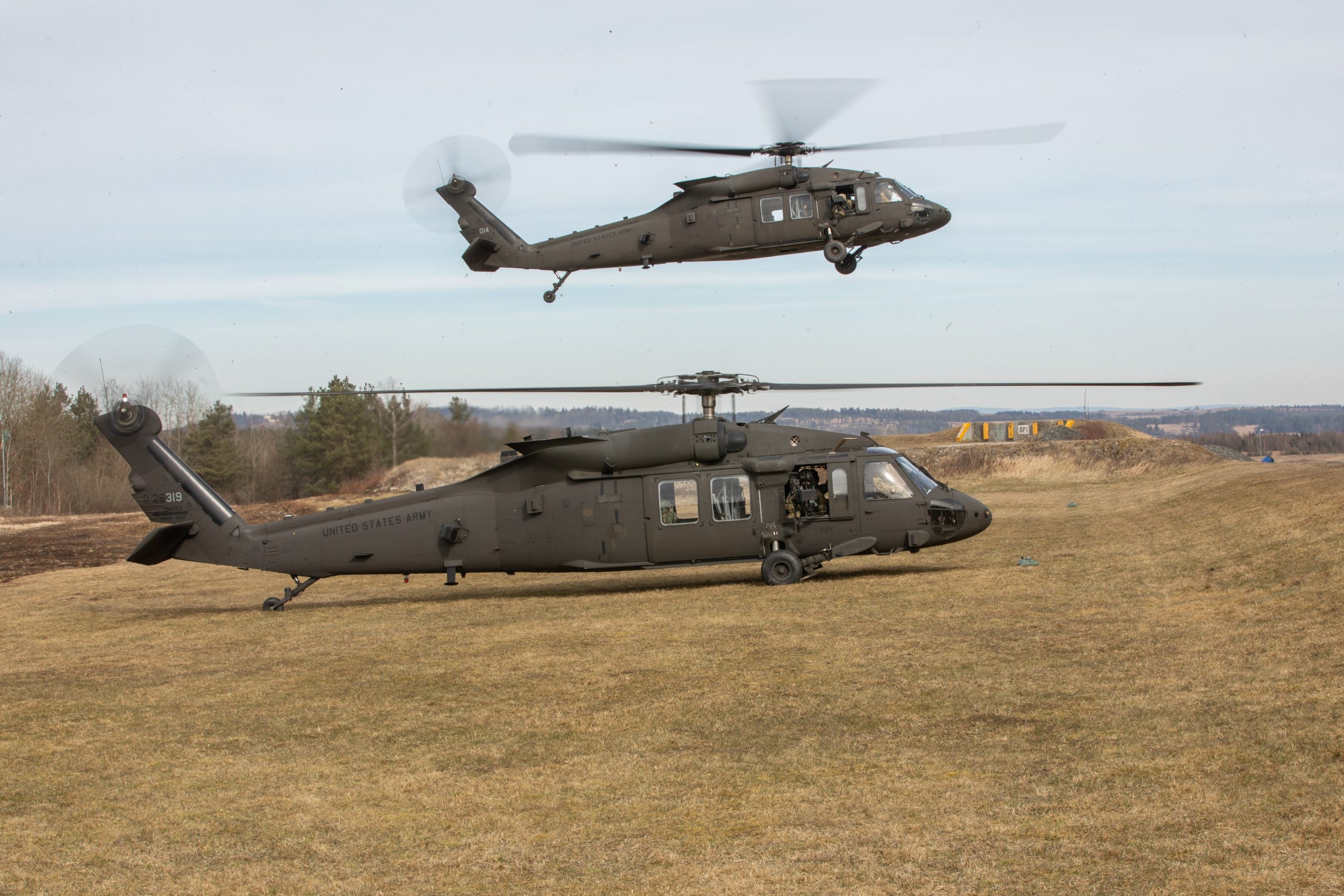

UH-60V Black Hawk(ビクター)は、2010年代にアメリカのNorthrop Grummanがアビオニクス統合開発を担当し、Sikorsky Aircraft(原形機製造)の機体をベースにアメリカ陸軍向けに開発され、2017年に初飛行、2021年より部隊配備が開始された中型汎用ヘリコプターである。開発の背景には、1980年代末からアメリカ陸軍の主力として大量運用されてきたUH-60Lにおけるアナログ計器主体のコクピットの老朽化が存在した。最新のデジタル戦術ネットワークへの接続性不足やパイロットの操縦負担増大が課題となる一方で、既存のUH-60L全機を新造のUH-60Mへ更新するには過大な調達コストを要した。こうした背景から、既存のUH-60Lの堅牢な機体構造やパワートレインをそのまま再活用しつつ、アビオニクスをオープンアーキテクチャ型の全デジタル・グラスコクピットへと刷新することで、最新型と同等の機能性と優れたコストパフォーマンスを両立させる近代化改修機として開発がスタートした。
構造と技術的特徴
構造上の最大の特徴は、Northrop Grummanが設計したモジュール型オープンシステムアーキテクチャ(MOSA)に基づく統合デジタル・グラスコクピットの採用にある。従来の複雑なアナログメーター群を撤去し、4面の大型マルチファンクションディスプレイ(MFD)と統合フライトマネジメントシステム(FMS)を搭載している。作動および表示ロジックには、新造機であるUH-60Mと同一のフライトシンボロジーが導入されており、パイロットの状況把握能力向上と操作負担の大幅な軽減を達成している。前級であるUH-60Lと比較して、デジタルマップ機能や精密な全天候統合航法性能を獲得し、現代のデジタル戦術ネットワークへ完全に即応できる優位性を備える。また、新造機UH-60Mとの比較においては、機体フレームやT700-GE-701C/Dエンジンといった既存アセットを活用することで改修単価を大幅に抑えつつ、操縦インターフェースの共通化を実現した技術的工夫が光る。
運用実績と評価
2021年のアメリカ陸軍州兵(第106航空連隊等)への初納入を皮切りに、アメリカ陸軍および陸軍州兵の航空部隊において制式採用・運用されている。過酷な野戦環境下で実施された初期運用試験評価(IOT&E)において高いシステム信頼性と優れた操作性が実証され、部隊における戦術輸送や連絡、傷病者搬送任務などで具体的な成果を上げている。特にオープンアーキテクチャ構造を採用したことで、将来的なソフトウェア改修や最新センサーの追加統合が容易であり、改修コストを最小限に留められる点が高く評価されている。さらに、UH-60Mとコクピットの操作体系が統一されたことで、パイロットの訓練期間短縮や部隊運用の平準化に大きく寄与している。現在においても、将来型長距離突撃機(FLRAA)の配備に至るまでの過渡期において、アメリカ陸軍の広大なヘリコプターフリートの戦術能力を維持・更新する中核アセットとして第一線での運用が続けられている。
| Official Name (正式名称) | UH-60V Black Hawk (ビクター / プログラム呼称:UH-60V Cockpit Modification Program) |
| Country of Origin (開発国) | アメリカ合衆国 |
| Manufacturer (製造メーカー) | Northrop Grumman Corporation(ノースロップ・グラマン:デジタルコックピットおよび統合アビオニクスシステムの設計・インテグレーター) / Corpus Christi Army Depot (CCAD)(コーパスクリスティ陸軍航空補給処:既存のUH-60Lフレームの分解・機体寿命延長・最終組み立てを担う陸軍直営施設。基本機体設計は Sikorsky Aircraft 社) |
| Designed (設計年) | UH-60Vのコックピット・インテグレーション・アップグレードに関する本格的な基本設計・開発プログラムは2014年7月に公式にローンチされ、2017年1月19日にエンジニアリング開発モデル(EDM)による試作初号機の初飛行を達成したのち、初期運用評価(IOT&E)や機体信頼性改修を経て、2021年7月に東部陸軍州兵航空訓練サイト(EAATS)へ量産初号機が公式デリバリーされたことで本格的な実戦部隊運用を開始 |
| Primary Operators (主な運用組織) | アメリカ合衆国:アメリカ陸軍(情報・作戦統制コンポーネントである陸軍州兵(ARNG:各州の航空部隊およびペンシルベニア州フォート・インディアントウン・ギャップの「東部陸軍州兵航空訓練サイト(EAATS)」)、および陸軍予備役(USAR)、アクティブ・デューティ(現役陸軍航空部隊)にて、UH-60Lからの改修完了フリートを空挺強襲・戦術支援・医療搬送(MEDEVAC)の主力機)として現役運用中 |
| Crew (乗員) | 4名(標準的な基本任務構成:Pilot(操縦士)2名、Crew Chief(機上整備員)1名、Gunner(機銃手)1名) 後部キャビンには完全武装の兵員最大 11名、または航空医療搬送(MEDEVAC)任務時は最大 6名 の担架患者と医療スタッフを収容可能 |
| Dimensions (寸法):全長、全幅(翼幅)、全高 | L: 19.76 m (64 ft 10 in) ※メインローターおよびテールローター回転時の全長(胴体長は 15.27 m / 50 ft 1 in) / W: 16.36 m (53 ft 8 in) ※メインローター直径 / H: 5.13 m (16 ft 10 in) |
| Empty / Max Takeoff Weight (自重 / 最大離陸重量) | 自重(Empty Weight):約 5,220 kg (11,516 lbs) ※ベースとなるUH-60Lの標準自重諸元 最大離陸重量(MTOW):9,980 kg (22,000 lbs) / 外部燃料タンク等を含むフェリー最大総重量:11,110 kg (24,500 lbs) |
| Powerplant (エンジン):型式、推力 | 2x General Electric T700-GE-701D turboshaft engines(ジェネラル・エレクトリック製 T700-GE-701D ターボシャフトエンジン × 2基) / 推力(出力):1基あたり 最大 2,000 shp (1,491 kW)(※UH-60Lの機体改修プログラムに付随して、従来の701Cから最新の新造機M型と共通の701D高出力仕様エンジンへとアップデートされている) |
| Max Speed (最大速度):マッハ表記、高度別の速度 | 最大速度(Vne / 限界速度):Mach 0.29(193 knots / 約 357 km/h) 最大巡航速度(高度4,000 ft時):Mach 0.23(152 knots 〜 155 knots / 約 282 km/h 〜 287 km/h) |
| Combat Range (戦闘行動半径) / Ferry Range (航続距離) | 戦闘行動半径(Combat Range / 空中強襲ミッション時):約 260 km 〜 300 km (140 nmi 〜 160 nmi) ※標準ペイロード積載時 航続距離(Ferry Range / 最大空輸航続距離):約 583 km (315 nmi) ※機内燃料のみ / 翼下外部燃料タンク(CEFS / 200ガロン×4基等)増設による最大フェリー航続距離:約 1,600 km 〜 2,220 km |
| Service Ceiling (実用上昇限度) | 5,800 〜 5,837 m (19,150 ft) |
| Hardpoints (ハードポイント):ミサイルや爆弾の搭載能力 | 4x 箇所の主翼下パイロン(機体上部に拡張可能な外部積載システム「ESSS(External Stores Support System)」または耐衝突性外部燃料システム「CEFS(Crashworthy External Fuel System)」のスタブウイングを装着可能。合計最大 4,500 kg (10,000 lbs) の重量に対応し、主に対潜・対地任務ではなく長距離フェリー用の外部補助燃料タンクを懸吊・維持するために運用される) |
| Fixed Armament (固定武装):機関砲の口径、弾数 | 機体左右窓のM144兵装サブシステム(銃架)に 2挺の M240D 7.62mm汎用機関銃、または M134 7.62mmミニガンを着脱式で装備可能 |
