AeroVironment Switchblade 300 / 600

AeroVironment Switchblade 300 / 600
AeroVironment Switchblade 300

概要と開発の背景

AeroVironment Switchblade 300 / 600(エアロバイロメント スイッチブレード)は、2000年代後半にアメリカの AeroVironment, Inc. が開発し、2011年よりアメリカ軍へ順次導入されたチューブ発射式の徘徊型ドローン(ロイタリング・ミュニション)である。開発の背景には、アフガニスタン紛争などの不整地における非対称戦において、過酷な地形や隠蔽陣地に潜む脅威に対し、従来の歩兵部隊が抱えていた即応的な精密打撃手段の不足が存在した。従来の空対地ミサイル要請や遠隔野砲の火力を待つプロセスでは長時間を要し、歩兵分隊が敵の激しい射撃に晒されるリスクが高かった。これらを解決するため、1人の歩兵がバックパックで容易に携帯でき、見通し外(BLOS)の目標に対しても静音で急速接近し、分隊レベルの自前火力としてピンポイントで即座に無力化を図れる革新的な遠隔精密打撃アセットとして開発がスタートした。

構造と技術的特徴

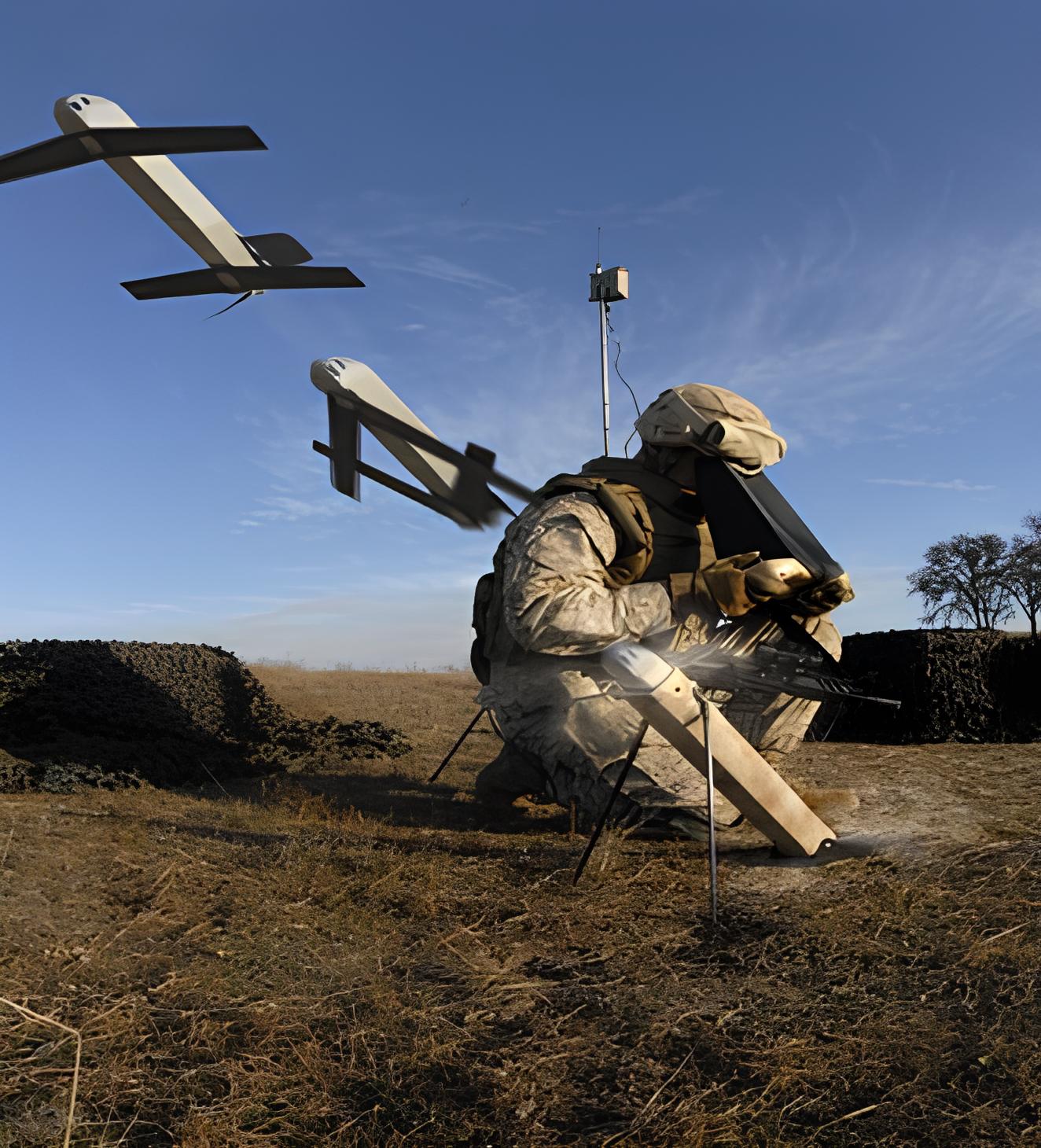

構造上の最大の特徴は、筒状の発射器(キャニスター)から圧縮空気で押し出された直後に、本体内に折りたたまれていたスプリング駆動の主翼と尾翼が飛び出しナイフ(スイッチブレード)のように一瞬で跳ね上がって展張する独自の可変翼メカニズムにある。小型の電動プロペラ推進を採用することで極めて高い静音性を実現し、飛行中の被感知性を最小限に抑えている。前部には高解像度の可視光および赤外線(EO/IR)カメラアレイとGPSシステムが統合されており、オペレーターは手元のタッチパネル型タブレット端末を通じてリアルタイム映像(Cursor-on-Target機能)を確認しながら精確な誘導を行える。また、直前まで攻撃を中止して上空再旋回へ移行できるウェイブオフ(復行)機能を備え、誤打撃の回避と高い柔軟性を獲得している。小型の300型(弾体重量約1.68kg、滞空20分以上)が対人・軽車両用であるのに対し、大型化された600型(弾体重量約15kg、滞空40分以上)は重装甲目標に対応可能なタンデム成形炸薬弾頭を備え、用途に応じた明確な設計分離がなされている。

運用実績と評価

2011年のアメリカ陸軍およびアメリカ海兵隊での初期型配備以降、アメリカ空軍特殊作戦コマンド、アメリカ海軍(水中発射派生型Blackwing等)、さらにはウクライナ陸軍やリトアニア軍などの同盟国・パートナー国の安全保障機関で制式採用・運用された。アフガニスタンでの実戦運用において、複雑な山岳地帯や市街地に潜む目標への即時かつ高精度な対処能力が具体的に証明された。さらに2022年以降のロシア・ウクライナ戦争においては、アメリカ政府の安全保障支援パッケージとして300型および600型が大量供与され、前線における重装甲車両や強固な要衝の無力化任務で顕著な実戦効果を発揮した。アメリカ陸軍のLASSO(低高度視線外打撃兵器)プログラムへの選定をはじめ、最新の300 Block 20や各種車載・無人機搭載マルチパックへの派生展開が進んでおり、現代の歩兵戦術および無人機作戦における標準的ロイタリングアセットとして高く評価され、運用が続けられている。

Official Name (正式名称)AeroVironment Switchblade 300 / 600
Country of Origin (開発国)アメリカ合衆国
Manufacturer (製造メーカー)AeroVironment, Inc.(エアロヴァイロメント社)
Designed (設計年)Switchblade 300の基本設計は2010年に完了し、2011年にアメリカ陸軍によるアフガニスタンでの戦術急進配備プログラム(迅速な実戦配備)を介して公式運用が開始された。一方、対装甲仕様として大型化された改良バリエーションであるSwitchblade 600の基本設計は2018年後半より本格化し、2019年の試作飛行試験を経て2020年10月に公式発表されたのち、2022年末のウクライナへの軍事援助供与に合わせて本格的な実戦戦闘運用を開始した。
Primary Operators (主な運用組織)アメリカ合衆国:アメリカ陸軍(LASSOプログラム等に基づき300型/600型)、アメリカ海兵隊(分隊級打撃アセットとして300型)、アメリカ海軍(特殊戦グループSEALsにて潜水艦発射型の派生品Blackwing型含む)、アメリカ空軍(空軍特殊作戦コマンド(AFSOC)で運用)を基幹徘徊型兵器として大規模現役運用中
ウクライナ:ウクライナ陸軍、ウクライナ空中強襲軍、およびウクライナ国防省情報総局(GUR)の各特殊部隊にて、米国から供与された300型(対人)および600型(対戦車)を前線戦闘正面で大規模に実戦現役運用中
イギリス:イギリス陸軍(特殊部隊UKSF等)にて、FMS経由で導入された300型および600型を、最前線の精密スタンドオフ打撃アセットとして現役運用中
フランス:フランス陸軍(特殊作戦旅団(BFST)等)にて、米陸軍経由のFMS契約を通じて受領した300型(Block 20仕様含む)を緊急近代化アセットとして現役運用中
リトアニア:リトアニア陸軍(機械化歩兵旅団「アイアン・ウルフ」等)にて、購入契約および米国からの無償供与に基づき引き渡しが完了した300型および600型をバルト海沿岸防衛用に現役運用中
オーストラリア:オーストラリア陸軍(特殊作戦コマンド等)にて、RQ-20プーマUAV等の標的指示と連携させた対装甲アセットとして600型(および300型)を現役運用中
カナダ:カナダ陸軍(多国籍旅団のOperation REASSURANCE枠組み)にて、調達契約に基づきラトビア等の東部戦線前方展開部隊向けに配備された300型および600型を現役運用中
ギリシャ:ギリシャ陸軍(特殊作戦コマンド等)にて、米国対外軍事資金援助(FMF)を組み合わせて承認された防衛プログラムに基づき調達された300型および600型を公式現役運用中
中華民国(台湾):中華民国陸軍(各機械化歩兵旅団等)にて、米政府通告に基づき受領を完了した計720機の300型を沿岸・島嶼防衛アセットとして現役運用中
ルーマニア:ルーマニア陸軍(特殊作戦部隊(SOF)等)にて、NATO東部戦線抑止プログラムに基づき緊急調達された300型を精密打撃アセットとして公式現役運用中
ロシア連邦:ロシア陸軍、およびロシア国家親衛隊(特殊任務部隊スペツナズ等)にて、ウクライナの前線戦闘正面でウクライナ軍から戦術鹵獲した不発または機能維持状態にある300型および600型を実戦・検証用に不正規現役運用中
Crew (乗員)0名
地上運用時は 1名のオペレーターにより専用タブレット型火器管制ユニット(FCU:Fire Control Unit)を用いてミッションプランニングおよび終末誘導を実施
Dimensions (寸法):全長、全幅(翼幅)、全高Switchblade 300:L: 0.495 m (19.5 in) / W: 約 0.6 m(※主翼展開時) / H: 設定なし(※垂直尾翼とタンデム翼構成のため測定値なし。チューブ直径:76 mm / 3 in)
Switchblade 600:L: 1.30 m (51 in) / W: 約 1.20 m 〜 1.50 m(※主翼展開時) / H: 設定なし(※チューブ直径:150 mm / 6 in / 発射ランチャー全長:1.5 m / 60 in)
Empty / Max Takeoff Weight (自重 / 最大離陸重量)Switchblade 300:機体単体(自重・弾頭含む):1.68 kg (3.7 lbs) ※Block 20基準(初期型は1.8kg) / オールアップラウンド(AUR:発射チューブ・キャリーバッグ含む総重量):2.5 kg 〜 3.27 kg (5.5 lbs 〜 7.2 lbs)
Switchblade 600:機体単体(自重・弾頭含む):15 kg (33 lbs) / オールアップラウンド(AUR:発射チューブ含む総重量):29.5 kg (65 lbs)
Powerplant (エンジン):型式、推力1x Electric motor(電動モーター × 1基、機体後部に折り畳み式プッシャープロペラを配置) / 推力:非公表(バッテリー駆動による静音電動推進)
Max Speed (最大速度):マッハ表記、高度別の速度Switchblade 300:巡航(徘徊)速度:Mach 0.08 (63 mph / 101 km/h) / 突入(スプリント)速度:Mach 0.13 (100 mph / 161 km/h)
Switchblade 600:巡航(徘徊)速度:Mach 0.09 (70 mph / 113 km/h) / 突入(スプリント)速度:Mach 0.15 (115 mph / 185 km/h)
Combat Range (戦闘行動半径) / Ferry Range (航続距離)戦闘行動半径(最大運用・通信タイト範囲):300型:10 km 〜 15 km(拡張アンテナ使用時最大 30 km) / 600型:40 km(前方パス・データリンク中継運用時最大 90 km 〜 100 km)
航続距離(限界飛行持続時間ベース):300型:15分 〜 20分以上の徘徊飛行可能 / 600型:40分 〜 50分以上の徘徊飛行可能
Service Ceiling (実用上昇限度)運用巡航高度:地上高度 150 m 〜 198 m (500 ft 〜 650 ft AGL) 以下
最大飛行限界高度(Ceiling):海抜 4,572 m (15,000 ft MSL) 以上
Hardpoints (ハードポイント):ミサイルや爆弾の搭載能力なし(機体自体に弾頭を内蔵した使い捨て式)
Fixed Armament (固定武装):機関砲の口径、弾数なし
機体自体に以下の爆発弾頭を内蔵
300型:Northrop Grumman社製 前方指向性破片効果・精密炸裂弾頭(対人・軽車両用、副次被害を最小限に抑える設計)
600型:Javelin(ジャベリン)対戦車ミサイル由来の高威力・成形炸薬(HEAT)対装甲弾頭(重装甲戦車・要塞化陣地撃破用)
