M58 MICLIC (Mine-Clearing Line Charge)

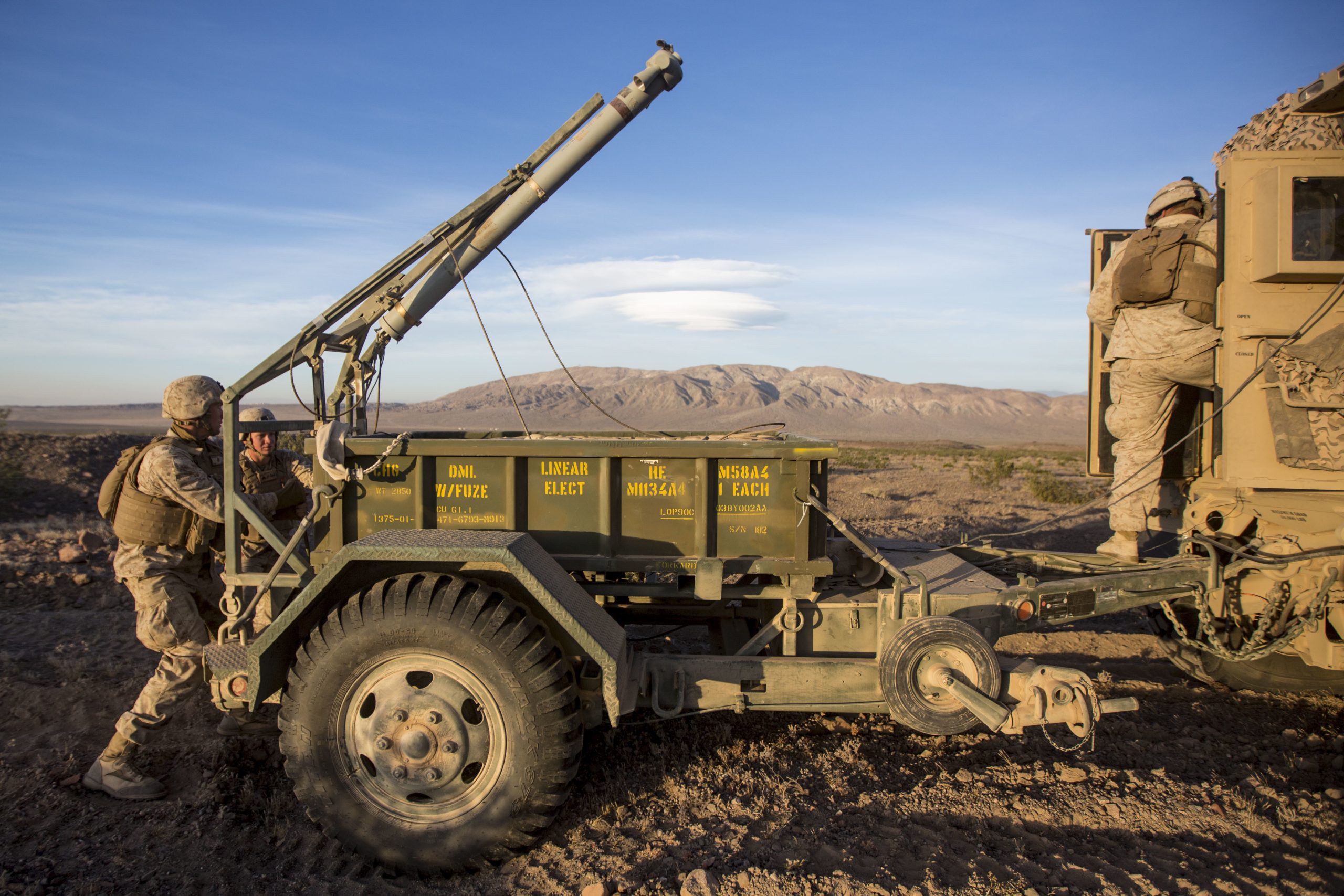

M58 MICLIC(mine-clearing line charge)
アメリカ海兵隊

概要と開発の背景

M58 MICLIC(Mine Clearing Line Charge)は、1970年代末から1980年代初頭にかけてアメリカ海軍水上戦センター(NSWC)やアメリカ陸軍などで開発され、1985年に制式化されたロケット投射式爆破索地雷除去システムである。開発の背景には、冷戦下において敵陣地前面や過酷な不整地に敷設された地雷原に対し、従来の徒歩や手作業による地雷処理では多大な時間と危険を伴い、機甲部隊や機械化歩兵の迅速な行軍が阻害されるという深刻な課題が存在した。前線の戦闘工兵が直接地雷原に入ることなく、遠隔から安全かつ一瞬で機甲車両の通過ルートを開通させる能力が強く求められていた。これらを解決するため、強力な5インチロケットで高威力爆薬を充填した長い索(ロープ)を地雷原上に展張・爆破させることで、即座に車両用の通過レーンを確保する新世代の投射式地雷原開通アセットとして開発がスタートした。

構造と技術的特徴

構造上の最大の特徴は、専用トレーラー(M353やM200A1)または装甲車両上面に据え付けられた発射器から、5インチ(127mm)MK22 Mod 4固体燃料ロケットモータを用いて全長約107m(350フィート)の線状爆破索(ラインチャージ)を目標地雷原へ投射するメカニズムにある。ラインチャージ内には1フィートあたり約2.27kg(総量約800kg以上)のコンポジションC-4高爆薬が緻密に充填されており、地表へ直線上に着地した直後に車内からの遠隔電気点火によって一斉爆破される。この過酷な爆風圧力により、埋設された圧力感応式地雷や機械作動式地雷を誘爆・不活性化させ、一度の作射で幅約8m、長さ約100mにおよぶ安全な車両用通路を一瞬で確保する。発射装置にはM147発射キットが組み込まれており、万一の不点火時には手動の遅延信管によるバックアップ機能も備えるほか、再装填作業も約30分で完了する極めて実用的な設計思想を持つ。

運用実績と評価

1988年の欧州米陸軍(USAREUR)への初期配備以降、アメリカ陸軍およびアメリカ海兵隊の戦闘工兵部隊を中心に主力地雷原開通システムとして制式採用された。1991年の湾岸戦争(砂漠の嵐作戦)において実戦へ初投入され、イラク軍が敷設した重厚な地雷原の突破作業で威力を発揮し、機甲部隊の即時進撃を力強く支えた実績が評価された。その後のイラク戦争やアフガニスタン紛争においても、M1150 Assault Breacher Vehicle(ABV)の車体上部への直接搭載や、M9 ACE、M60 AVLB、MRAP車両による牽引運用など、多様な装甲プラットフォームと統合されて広範囲で運用された。近年ではロシア・ウクライナ戦争においてウクライナ軍へ供与され、過酷な陣地・地雷原突破作戦で活用されている。最新の防衛体系においても、前線部隊の迅速な機動展開を保証する欠かせない開通アセットとして第一線での運用が続けられている。

Official Name (正式名称)M58 MICLIC (Mine-Clearing Line Charge)
Country of Origin (開発国)アメリカ合衆国
Manufacturer (製造メーカー)American Ordnance LLC(※爆薬チャージおよびシステムアセンブリ) / Ensign-Bickford Aerospace & Defense Company(※信管・起爆システム) / U.S. Army Tank-automotive and Armaments Command (TACOM)(※ M200A1 牽引トレーラーシャーシ製造管理)
Designed (設計年)冷戦期における機械化部隊の強行突破タスクを支える新型工兵兵器として1970年代から1980年代初頭にかけて設計開発が行われ、過酷な射撃試験とシステムの標準化プロセスを経たのち、1988年に在欧アメリカ陸軍(USAREUR)部隊への公式な実戦デリバリーと配備を開始したことで本格的な運用を開始
Primary Operators (主な運用組織)アメリカ合衆国:アメリカ陸軍(各機甲旅団戦闘工兵大隊(BEB:Brigade Engineer Battalions))、およびアメリカ海兵隊(各戦闘工兵大隊(CEB))にて、M200A1トレーラー牽引仕様およびM1150 ABV(Assault Breacher Vehicle)の主力車載兵器として大量に現役運用中
ウクライナ:ウクライナ陸軍(国防省直轄の施設・戦闘工兵旅団、および各機械化歩兵部隊)にて、米国政府の安全保障援助パッケージ(FMS)を通じて公式供与された膨大なフリートを、前線のロシア軍陣地および高密度地雷原を強行強襲突破するための最主力爆破啓開アセットとして実戦で大量に現役運用中
大韓民国:大韓民国陸軍(各軍団直轄の施設工兵旅団)、および大韓民国海兵隊(第1海兵師団所属の第1上陸突撃装甲車大隊等)にて、米軍との相互運用性(KMEP共同訓練)および有事の障害物突破計画に基づき、M113装甲兵員輸送車やKAAV(韓国型上陸突撃装甲車)に牽引させる中核の爆破型通路開設アセットとして現役運用中
オーストラリア:オーストラリア陸軍(重機甲戦闘工兵ユニット)にて、自国機甲部隊の近代化(LAND 907 Phase 2)に伴うM1A2 SEPv3主力戦車およびM1150 ABVの公式導入パッケージと完全に紐づける形でシステムを取得し、独自の爆破型地雷原経路啓開能力として現役運用中
ポーランド:ポーランド陸軍(第18機械化師団所属の戦闘工兵大隊等)にて、東部防衛のための急速な機甲戦力増強に伴い公式導入されたM1150 ABV(突撃戦闘車)の標準車載アセットとして、共通ロジスティクスに紐づく形でM58 MICLICシステムを現役運用中
Crew / Capacity (乗員および兵員輸送数)0名(自走・有人キャビンを持たない牽引式システム。牽引車両である M113 装甲車や M1150 ABV 等の乗員(通常2名)が、車内からリモート操縦用の遠隔発射回路(Firing Actuator)を操作して射出・起爆を行う)
Combat Weight (戦闘重量)M58 ラインチャージ(爆薬・ロープ・コンテナ単体):約 1,270 kg (2,800 lbs)(※内、C-4 プラスチック爆薬単体の正味重量は約 803 kg (1,750 lbs))
システム総戦闘重量(M200A1 トレーラーシャーシ、MK155 ランチャーブラケット、およびM58爆薬コンテナを完全積載した運用状態):約 2,183 kg (4,815 lbs)
Dimensions (寸法: 全長/全幅/全高)牽引状態全体(トレーラー含む):W: 2,260 mm (89 in) / L: 4,128 mm (162.5 in) / D: 2,450 mm(※ランチャー格納時の全高。M200A1 トレーラー単体のフレーム高は 1,016 mm (40 in))
射出されるラインチャージ単体:有効長 107 m (350 ft)
Armor (装甲の詳細: 複合装甲、ERA、APSの有無)なし(※コンテナおよびトレーラーはスチールおよびアルミニウムのプレイン構造であり、防弾鋼板や複合装甲、爆発反応装甲(ERA)は一切持たない。前線での防護は牽引する主力戦車や突撃戦闘車の装甲に依存する)
Main Armament (主武装)1x M58 直線状集束爆薬ラインチャージ(1x M58 Linear Demolition Charge)(700個の C-4 プラスチック爆薬ブロックが 107 m のナイロンロープに等間隔で配置された爆破式地雷処理装置。1x MK22 Mod 4 5インチ推進ロケットモーターにより前方に射出され、爆風圧により幅 8 m × 長さ 100 m の突撃通路を瞬時に強制啓開する。)
Secondary Armament (副武装)なし
Engine (エンジン出力 hp/kW)なし(自走用動力は持たない非自走式アセット。移動には主力戦車、戦闘工兵車、または中型以上の装甲トラックによる牽引が必要)
Max Speed (最高速度: 整地/不整地)Paved (整地):約 56 km/h 〜 64 km/h (35 – 40 mph)(※牽引時の安全上の路上制限速度。これ以上の高速走行はトレーラーの転倒やランチャーの破損リスクを伴う)
Unpaved (不整地):約 15 km/h 〜 25 km/h(※牽引車両の不整地走破性能、および積載された精密なロケット信管への振動・衝撃リミッター基準に依存する)
Operational Range (航続距離)なし(自走用燃料タンクおよび動力を持たないため、航続距離は牽引する親車両のスペックおよびロジスティクスに完全に依存する。なお、内蔵ロケットによる最大射出射程は約 100 m 〜 150 m である)

OPERATING FORCES / 運用国・軍種
