Gulfstream IV

C-20 Gulfstream
アメリカ空軍のC-20H(退役済み)

概要と開発の背景

ガルフストリーム IV(Gulfstream IV / GIV)は、1983年にアメリカのGulfstream Aerospace Corporation(開発初期はGrummanと協働)が開発に着手し、1985年に初飛行、1987年に制式導入された長距離双発ビジネスジェット機およびそれをベースとした軍用多用途支援・特務機である。開発の背景には、従来型ガルフストリーム III(米軍呼称C-20A〜E)で運用されていたRolls-Royce plc製スパイ(Spey)エンジンの老朽化と騒音規制への対応、ならびに航続距離・キャビン容量・燃費性能の飛躍的向上を目指すニーズが存在した。超音速域での巡航効率改善と最新のデジタル高度航法システムの導入を図り開発された本機は、高い信頼性と長距離飛行性能が評価され、米軍の共通要人・指揮輸送機(C-20F/G/H/J)をはじめ、航空自衛隊の多用途支援機(U-4)、スウェーデン空軍の電波情報収集機(S 102B Korpen)など、世界各国の軍・政府機関における基幹支援アセットとして採用されるに至った。

構造と技術的特徴

構造上の最大の特徴は、前級ガルフストリーム IIIと比較して胴体を約1.4m延長して居住・収容スペースを拡大するとともに、主翼前縁部の空力形状見直しと複合材の全面採用によって大幅な軽量化と低抗力化を両立している点にある。動力系にはRolls-Royce plc製のテイ(Tay 611-8)ターボファンエンジン2基を胴体後部に配置し、推力向上(1基あたり61.6kN)と騒音低減、燃費効率の大幅な改善を達成した。コクピットにはビジネスジェットとして世界で初めてHoneywell Aerospace製のデジタル統合グラスコクピット(SPZ-8000/8400)が導入され、操縦負荷の軽減と高度な航法精度を確立した。軍用派生型においては、米海軍・海兵隊仕様のC-20Gや航空自衛隊のU-4のように胴体右側に油圧式大型貨物ドアとローラートラック床面を備え、迅速な人貨改修(パレット貨物輸送・患者輸送・人員輸送)を可能にした構造や、スウェーデン空軍のS 102Bのように機体前後に大型アンテナフェアリングを固定統合した特殊仕様など、目的に応じた高い柔軟性を有する。

運用実績と評価

1987年の運用開始以降、アメリカ軍(陸・海・空軍・海兵隊)、航空自衛隊、スウェーデン空軍をはじめとする世界各国の防衛組織で主力支援機として長期間運用された。実戦・実務においては、アメリカ軍での政府高官や現地司令官の長距離急速展開(C-20F/H/J)や、C-20Gによる艦隊支援・物資輸送、航空自衛隊U-4による諸幹部指揮連絡・小型軽貨物輸送・在外邦人等輸送訓練などに投入された。またスウェーデン空軍のS 102B「コルペン(Korpen:フギンおよびムニン)」はバルト海周辺における極めて重要な電子情報収集(ELINT/SIGINT)任務に従事し、長時間の高高度滞空性能が高く評価された。アメリカ海洋大気庁(NOAA)におけるハリケーン観測(気象観測機)を含め、高度13,700m超での安定した高速巡航性能と全天候航法信頼性が具体的に実証されている。改良型のGIV-SPやG450への発展を経て、長距離ジェット支援機における不朽のベストセラーとして第一線での運用が続けられた。

Official Name (正式名称)Gulfstream IV (米軍制式呼称:C-20F / C-20G / C-20H / C-20J / 航空自衛隊呼称:U-4多用途支援機 / スウェーデン空軍呼称:TP102、S102B コルペン)
Country of Origin (開発国)アメリカ合衆国
Manufacturer (製造メーカー)Gulfstream Aerospace Corporation(ガルフストリーム・エアロスペース)
Designed (設計年)1982年に開発プログラムがローンチされ、1983年初頭より基本設計を開始、1985年9月19日にプロトタイプが初飛行を達成したのち、1987年に公式に市場へ導入され、同年に軍事・政府組織での運用を開始
Primary Operators (主な運用組織)アメリカ合衆国:アメリカ陸軍(米陸軍優先空輸シニア輸送・USAPATにてC-20F / C-20J)を現役運用中。なお、アメリカ海軍・海兵隊の貨物旅客混載型「C-20G」はC-40Aへの機材更新に伴い実戦フリートから完全退役。アメリカ海洋大気庁(NOAA)の気象観測型は引き続き現役稼働中、アメリカ空軍のC-20Hは退役済み
日本:航空自衛隊(中部航空方面隊第402飛行隊(入間基地))にて、右舷前部に大型貨物用ドアを追加架装した公式独自の多用途支援機「U-4(5機)」を主力現役運用中
スウェーデン:スウェーデン空軍(第7航空団)にて、独自の電子戦偵察システムを統合した信号情報収集(SIGINT)機「S102B コルペン(2機)」、および要人輸送仕様「TP102」を現役運用中
ブルネイ:ブルネイ空軍、およびブルネイ王室飛行隊(Royal Flight)にて、国王および国防幹部の長距離移動を統括する安全保障連携機として「Gulfstream IV」を現役運用中
オランダ:王立オランダ空軍(第334飛行隊)にて、政府・軍高官空輸用の長距離エグゼクティブ輸送機として現役運用中
チリ:チリ空軍(第10航空群)にて、総司令官および国防幹部空輸用のコマンド輸送機として現役運用中
エジプト:エジプト空軍(要人輸送航空団)にて、国際外交・軍最高幹部輸送用の専用機(4機)を現役運用中
サウジアラビア:ロイヤル・サウジ空軍(第1航空団)にて、政府・王室・軍幹部連絡用の戦略輸送機として現役運用中
パキスタン:パキスタン空軍(第12混成飛行隊)にて、空軍参謀総長および政府高官用の戦略移動機(2機)を現役運用中
トルコ:トルコ空軍(要人特別空輸コマンド)にて、作戦地域等への指揮連絡・エグゼクティブ輸送機として現役運用中
マレーシア:マレーシア国軍、およびジョホール州王室飛行隊にて、軍最高名誉指揮権に紐づく特別仕様機として現役運用中
ボツワナ:ボツワナ国防軍(空軍VIP輸送飛行隊)にて、南部アフリカ地域および国際戦略移動機として現役運用中
ガボン:ガボン空軍(大統領特別空輸航空団)にて、政府・軍最高幹部の作戦コマンド連絡機として現役運用中
コートジボワール:コートジボワール空軍(政府特別空輸群)にて、西アフリカ共同防衛連絡用の長距離VIP輸送機として現役運用中
タンザニア:タンザニア空軍(空軍指揮部隊)にて、国防指導部および政府の戦略移動機として現役運用中
ベネズエラ:ベネズエラ空軍(第4航空群)にて、政府最高幹部および戦略連絡機として現役運用中
Crew (乗員)2名 〜 5名(※基本運航コックピットクルーは 2名(パイロット・副操縦士)。米軍C-20要人空輸仕様の標準運用時は、機上整備員や通信システムオペレーター、フライトアテンダントを含め最大 5名 で編成。後部キャビンへの旅客兵員搭乗数は12名〜最大26名)
Dimensions (寸法):全長、全幅(翼幅)、全高L: 26.92 m (88 ft 4 in) / W: 23.72 m (77 ft 10 in) / H: 7.45 m (24 ft 5 in)
Empty / Max Takeoff Weight (自重 / 最大離陸重量)自重(Empty Weight):16,103 kg (35,500 lbs) ※GIV基本型 / 19,477 kg (42,932 lbs) ※GIV-SP型ベースのC-20H諸元
最大離陸重量(MTOW):33,203 kg (73,200 lbs) ※GIV基本型 / 33,838 kg (74,600 lbs) ※GIV-SP/C-20H仕様
Powerplant (エンジン):型式、推力2x Rolls-Royce Tay Mark 611-8 turbofan engines(ロールス・ロイス製テイMK611-8 ターボファンエンジン × 2基) / 推力:1基あたり 13,850 lbf (61.6 kN)(総推力 27,700 lbf)
Max Speed (最大速度):マッハ表記、高度別の速度最大巡航速度(高高度・最適巡航高度時):Mach 0.88(505 knots / 935 km/h)
標準長距離巡航速度:Mach 0.80(459 knots / 850 km/h)
Combat Range (戦闘行動半径) / Ferry Range (航続距離)航続距離(Ferry Range / Maximum Range):7,815 km 〜 8,056 km (4,220 nmi 〜 4,350 nmi ※積載燃料および機体バリアント(C-20H)仕様による。乗員のみのフェリー空送時は最大約 9,000 km 以上のノンストップ飛行能力を保有)
Service Ceiling (実用上昇限度)13,716 m (45,000 ft)
Hardpoints (ハードポイント):ミサイルや爆弾の搭載能力なし
Fixed Armament (固定武装):機関砲の口径、弾数なし

OPERATING FORCES / 運用国・軍種

PR:関連商品

画像の引用元

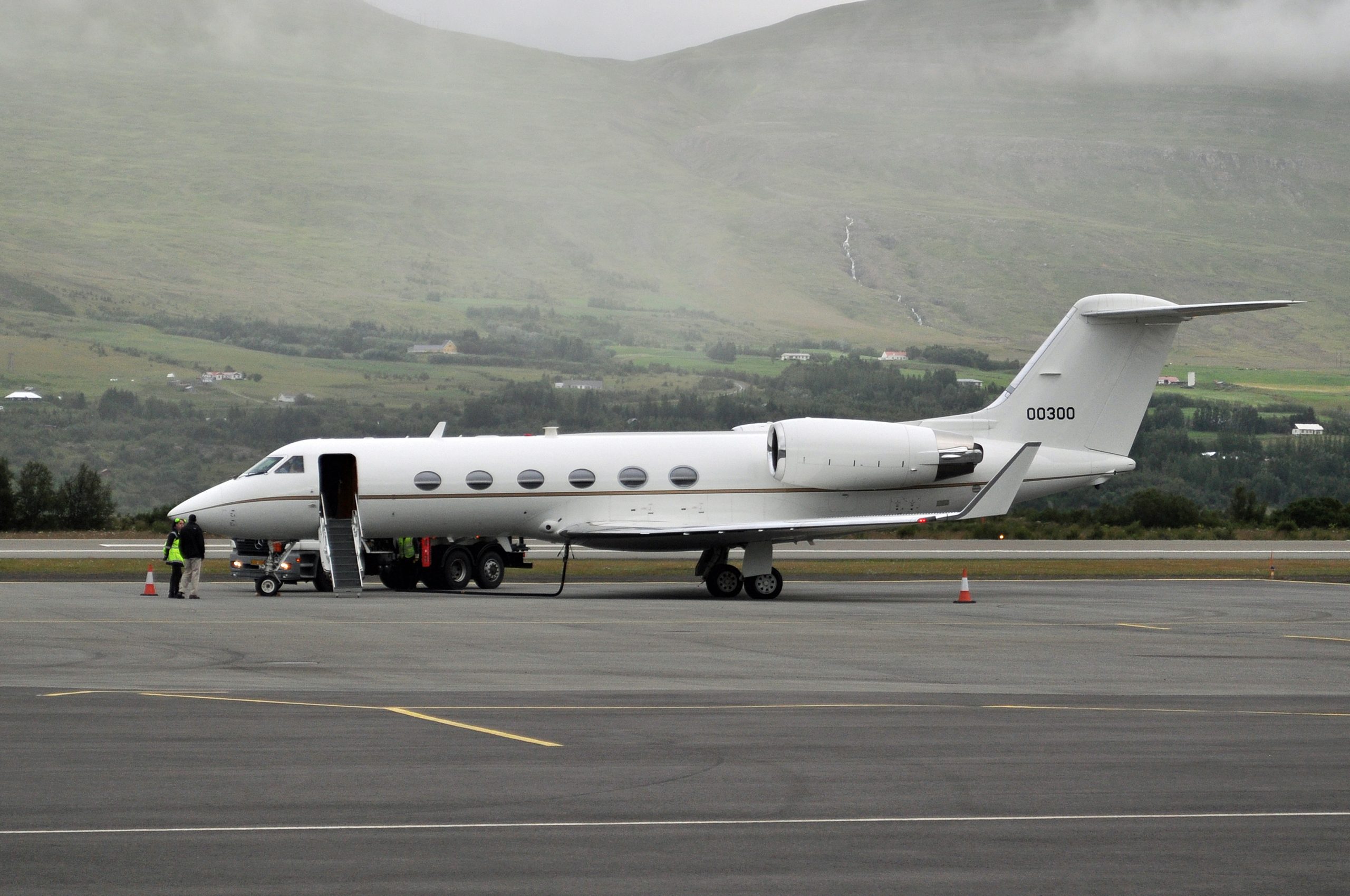

  1. By ERIC SALARD from PARIS, FRANCE – 90-00300 AEY, CC BY-SA 2.0, https://commons.wikimedia.org/w/index.php?curid=61413732

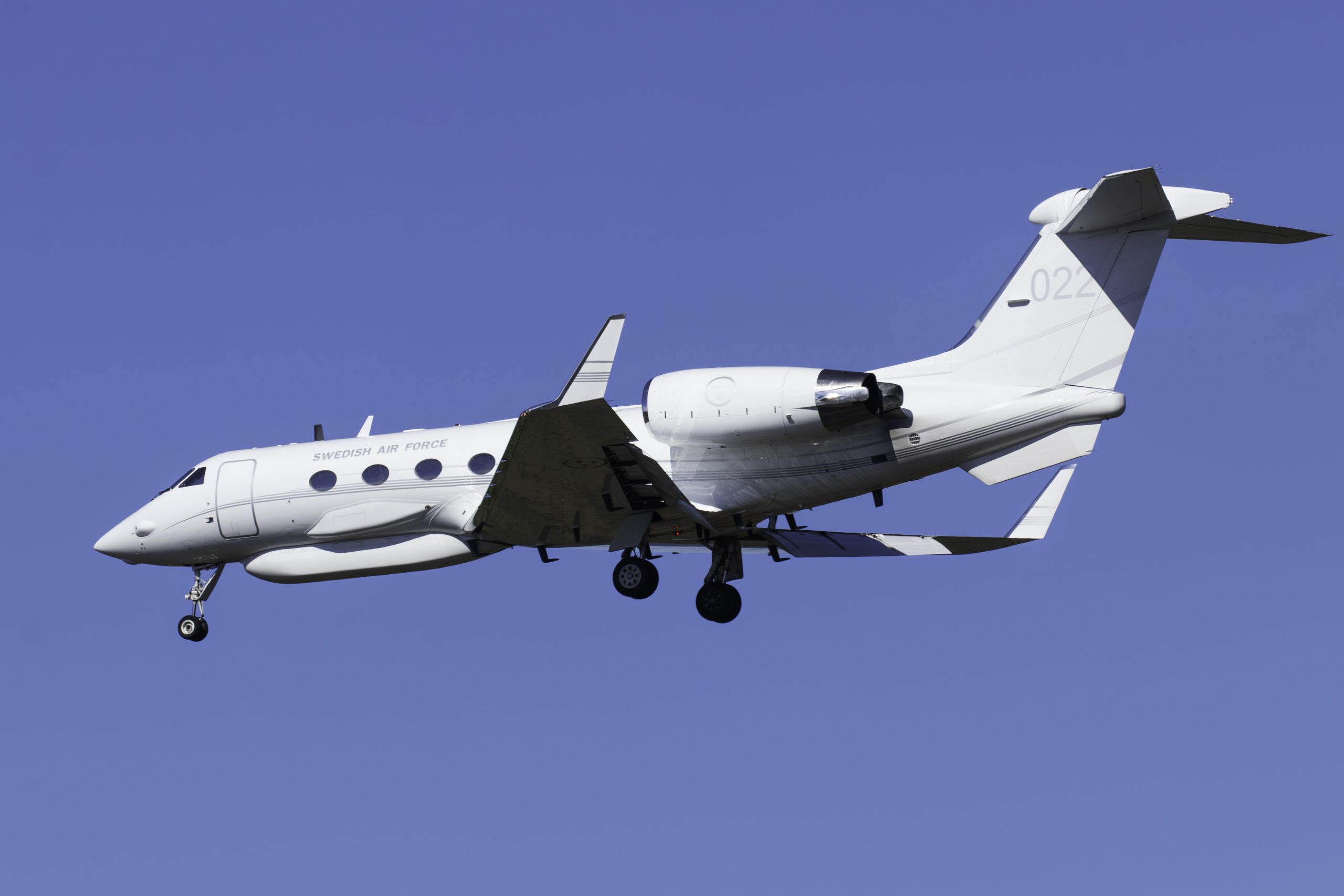

  2. By Bene Riobó – Own work, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=196031049

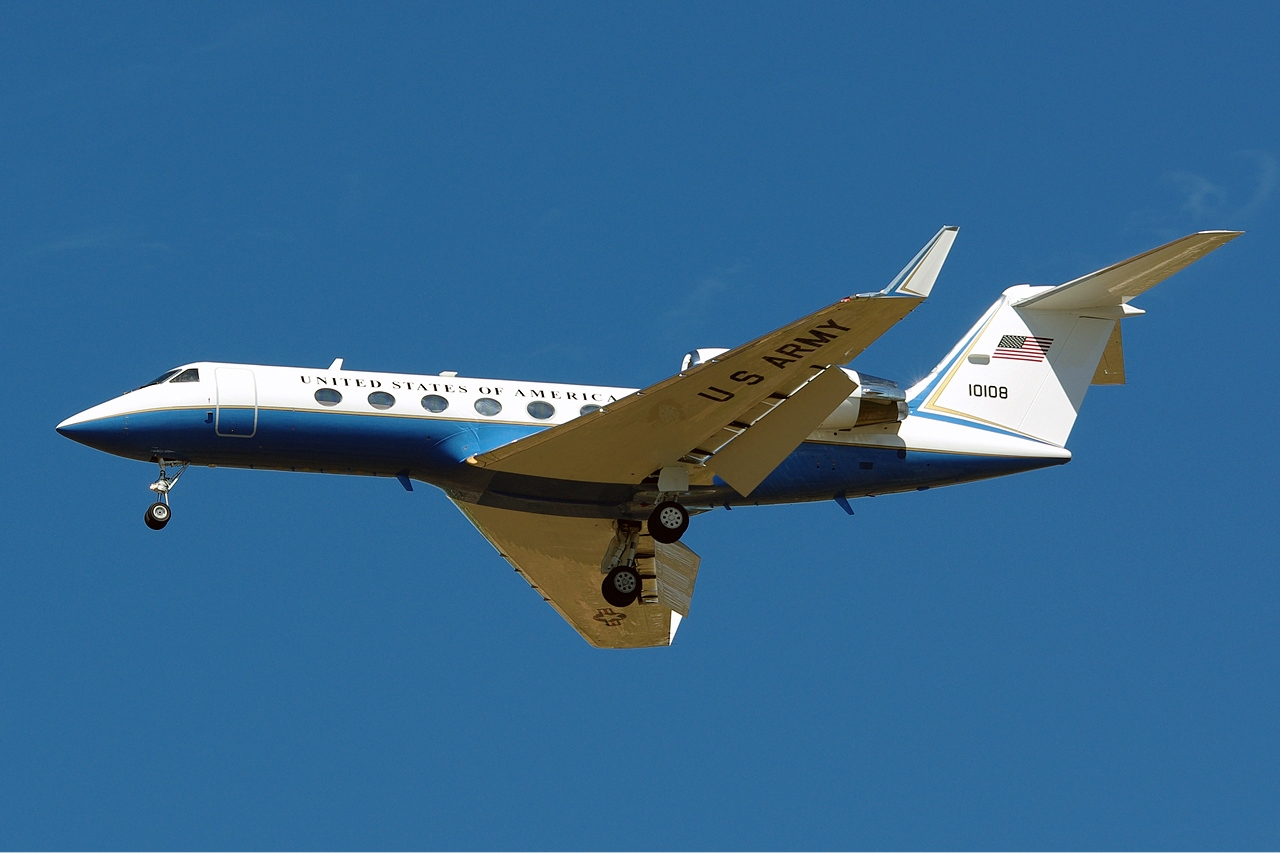

  3. By Eugene Butler – https://www.jetphotos.com/photo/6882465, GFDL 1.2, https://commons.wikimedia.org/w/index.php?curid=18202110
