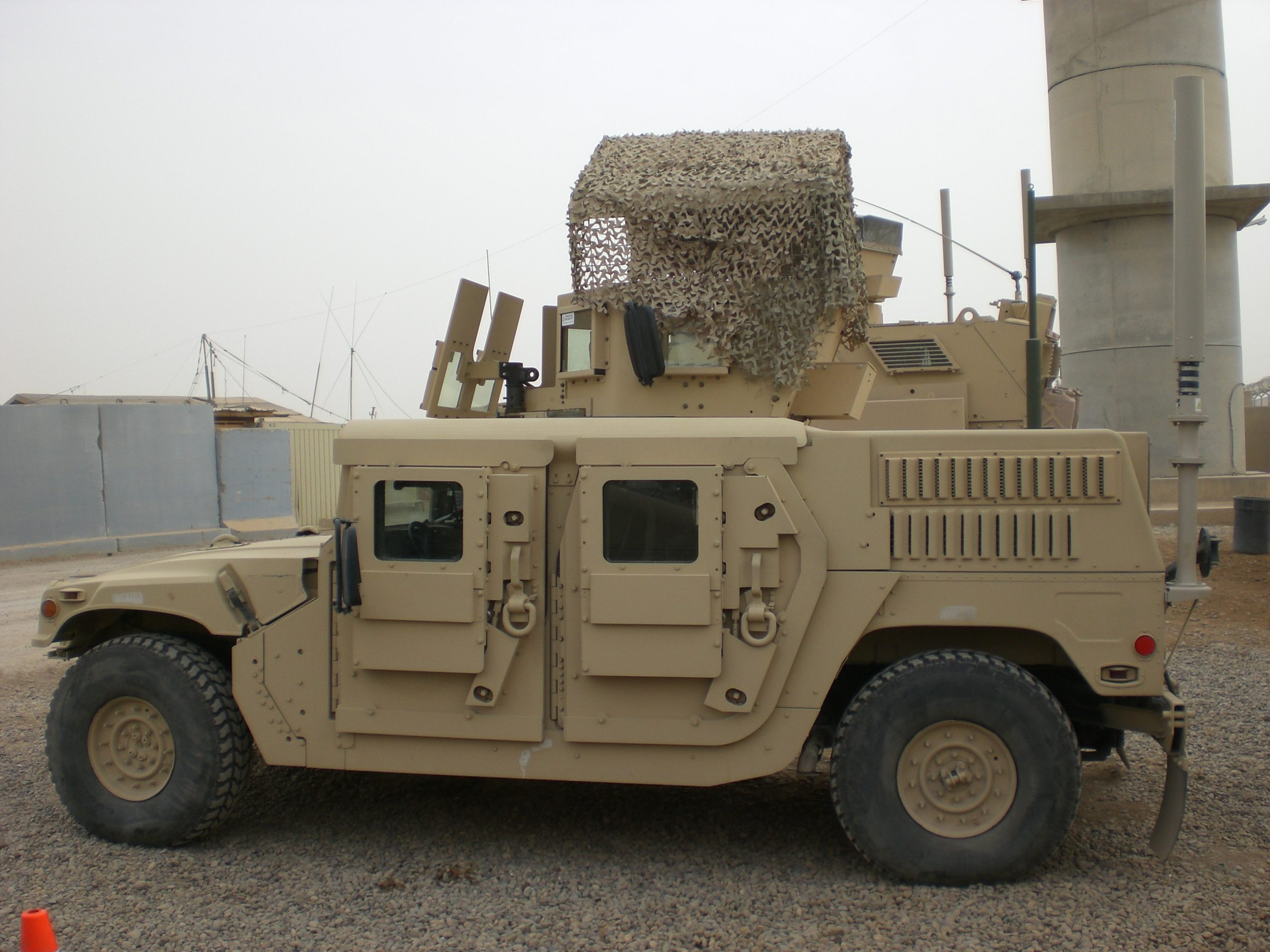

M1116 Up-Armored HMMWV (High Mobility Multipurpose Wheeled Vehicle)

M1116 Up-Armored HMMWV (High Mobility Multipurpose Wheeled Vehicle)

概要と開発の背景

M1116 Up-Armored HMMWVは、1990年代末にAM GeneralおよびO’Gara-Hess & Eisenhardt Armoring Companyによって開発された、アメリカ空軍(USAF)向けの装甲強化型高機動多用途車輌である。従来の標準型HMMWV(M998シリーズ等)は非装甲の軽量構造であり、基地警備や不対称戦環境下における脅威に対する防護力が不十分であった。特にアメリカ空軍の基地警備部隊(Security Forces)や爆発物処理班(EOD)、基地復旧部隊(Civil Engineering)においては、拠点警備や基地外郭の巡回で隊員の安全を確保しつつ、重量のある特殊機材や装備品を輸送できる強固な装甲車輌が切望されていた。これに対応するため、AM Generalが開発した高耐荷重シャーシ「ECV(Expanded Capacity Vehicle)」をベースとし、O’Gara-Hess & Eisenhardt Armoring Companyが専用の防護装甲パッケージを製造・統合する形で導入が開始された。

構造と技術的特徴

本車輌は耐久性を大幅に向上させたECVシャーシを基盤とし、General Engine Products(GEP)製6.5リッターV型8気筒ターボディーゼルエンジン(最高出力190馬力)と4速自動変速機を搭載している。最大の技術的特徴は、O’Gara-Hess & Eisenhardt Armoring Companyが手掛けた全面的な統合防護構造にある。車体周囲には高張力スチール装甲板と防弾ガラス(”White Glass”)が組み込まれて小火器による攻撃から乗員を防衛するほか、車体下部には対地雷防護、上部には空圧爆発の破片に対する防護構造を備えている。さらに、陸軍向け主力装甲モデルであるM1114と比較して後部貨物エリアが拡張されており、EOD部隊や警備部隊の大型機材を積載しやすい設計となっている。ルーフ上の射撃ポジションには隊員全体を覆う防護シールド付き砲塔カバーが標準装備され、全周360度の視界と安全な操作性を両立している。駆動系には門型ハブ減速機構(Geared Hubs)と4輪独立懸架サスペンションを採用し、高い最低地上高と悪路走破性を維持している。

運用実績と評価

M1116は主にアメリカ空軍(USAF)に制式採用され、世界各地の空軍基地警備、大陸間弾道ミサイル(ICBM)サイロ設置エリアでの護衛巡回、爆発物処理(EOD)任務等で集中的に運用された。2000年代のイラク戦争やアフガニスタンにおける作戦行動において前線飛行場の防衛や警備哨戒に投入され、路傍の脅威や突発的な射撃から要員を守る防護性能を具現化した。空軍独自の運用環境に即した拡張貨物スペースと全周防護砲塔の採用は現場で高く評価された。また空輸性にも優れ、C-130輸送機に2~3台、C-17やC-5大型輸送機により世界中へ迅速に展開可能であった。後年、防護基準の改定に伴いM1151 / M1152シリーズやJLTV(統合軽作業車輌)への移行が進められたが、長年にわたりアメリカ空軍の地上基地防衛と即応体制を維持する重要アセットとして運用された。

Official Name (正式名称)M1116 Up-Armored HMMWV (High Mobility Multipurpose Wheeled Vehicle)
Country of Origin (開発国)アメリカ合衆国
Manufacturer (製造メーカー)AM General LLC (ベース車体・シャーシ製造) / BAE Systems Mobility & Protection Systems (旧 O’Gara-Hess & Eisenhardt社、装甲パッケージおよび空軍向けコンポーネントの設計・統合)
Designed (設計年)M1116のベースとなった装甲強化型ハンヴィーの基本設計および空軍独自の仕様定義は1996年から1997年にかけて完了した。その後、アバディーン性能試験場での過酷な爆破・弾道実証テストをパスしたのち、1997年後半にアメリカ空軍との間で最初の71丁(両)の正式な調達契約が締結され、1998年2月から5月にかけて最初の機材がデリバリーされたことで本格的な公式運用が開始
Primary Operators (主な運用組織)アメリカ合衆国:アメリカ空軍(空軍警備隊(Security Forces)の拠点・核施設防衛任務、戦闘工兵部隊(RED HORSE)、および爆発物処理(EOD BRAAT)任務の最主力装甲軽戦術車両として大規模に現役運用中)、およびアメリカ海軍(過去に特定の特殊作戦サポート・基地施設防護ユニットにて限定現役運用されていた)、アメリカ海兵隊(主力装備としてではなく補完的・限定的な運用のみ)
インドネシア:インドネシア陸軍(戦略予備軍(Kostrad)または特定の治安維持タスクフォースにおいて、過去に米国から公式調達された計22両の「M1116」を公式現役運用中)
ルクセンブルク:ルクセンブルク陸軍(各種公式インベントリデータに基づき、国際共同任務および軽装甲パトロールアセットとして米国から直接購入した計5両の「M1116」を公式現役運用中)
Crew / Capacity (乗員および兵員輸送数)4名 (Driver、Commander、Gunner、Passenger)
兵員輸送能力スペースなし (後部はExpanded Rear Compartment(拡大型環境カバー付き貨物・機材収納スペース)に改装されているため、追加の兵員輸送を目的としたAPCとしての座席配置はない)
Combat Weight (戦闘重量)Gross Vehicle Weight Rating (GVWR):12,100 lbs (5,489 kg)
Curb Weight (空虚重量):約9,800 lbs (約4,445 kg、装甲および空調システムを含む重量)
Dimensions (寸法: 全長/全幅/全高)W (全幅): 86 in (2.18 m、ミラーおよびサイド構造物の突起を除く)
L (全長): 194 in (4.93 m、車体長、ピントルフック・バンパー類含む。固定砲身は持たないため砲身含む/含まずの差異はない)
D (全高): 76 in (1.93 m、銃塔・ルーフマウント構造物の上端まで)
Armor (装甲の詳細: 複合装甲、ERA、APSの有無)Completely Integrated Armor Safety Cage (完全統合型防弾セーフティケージ構造)。ハイブリッド鋼板および防弾ガラスによる Perimeter Ballistic Protection (全周防弾) を有し、7.62mm AP (徹甲弾) および頭上からの155mm榴弾の空中炸裂(Air Burst)破片を阻止。複合装甲や爆発反応装甲(ERA)は非装備。床面および車体底面には Double layers of ballistic steel (二層構造の防弾鋼板) と Aramid blankets (アラミド製防爆ブランケット) を統合した防護キット(Kit C/Kit D)が車内・外に配置され、M67手榴弾(アンダーボディブラスト)や対地雷(フロント4.54kg/リア1.81kg耐地雷性能)の爆風および破片の侵入を防ぐ。
Main Armament (主武装)ルーフ上の360度旋回可能な全周防御付き銃塔(Traversing Turret Mechanism / Gunner Protection Kit)に以下のいずれかを選択して搭載
・12.7mm M2HB 重機関銃
・40mm Mk 19 自動グレネードランチャー (MK64マウント使用)
・12.7mm Barrett M82A1 対物ライフル (Barrett soft mount(緩衝マウント)を介して据え付け可能、主にEOD(爆発物処理)部隊仕様)
・7.62mm M240機関銃
Secondary Armament (副武装)なし (同軸機関銃や独立した固定副武装は持たないが、車内に 7.62mm M240用の予備収納ラック、および乗員の個人用火器固定スペースを備える)
Engine (エンジン出力 hp/kW)General Engine Products (GEP)製 6.5L V8 Turbocharged Diesel Engine (6.5リットル V型8気筒ターボディゼル、水冷式) / 出力:190 hp (142 kW) @ 3,400 RPM
Max Speed (最高速度: 整地/不整地)Paved (整地): 78 mph〜85 mph (約125 km/h〜138 km/h、ガバナー制限および路面条件による)
Unpaved (不整地): 30 mph〜40 mph (約48 km/h〜64 km/h、路盤環境およびサスペンション追従限界による)
Operational Range (航続距離)最大 275 miles (約443 km、燃料タンク容量:25 gal / 94 L)

OPERATING FORCES / 運用国・軍種
