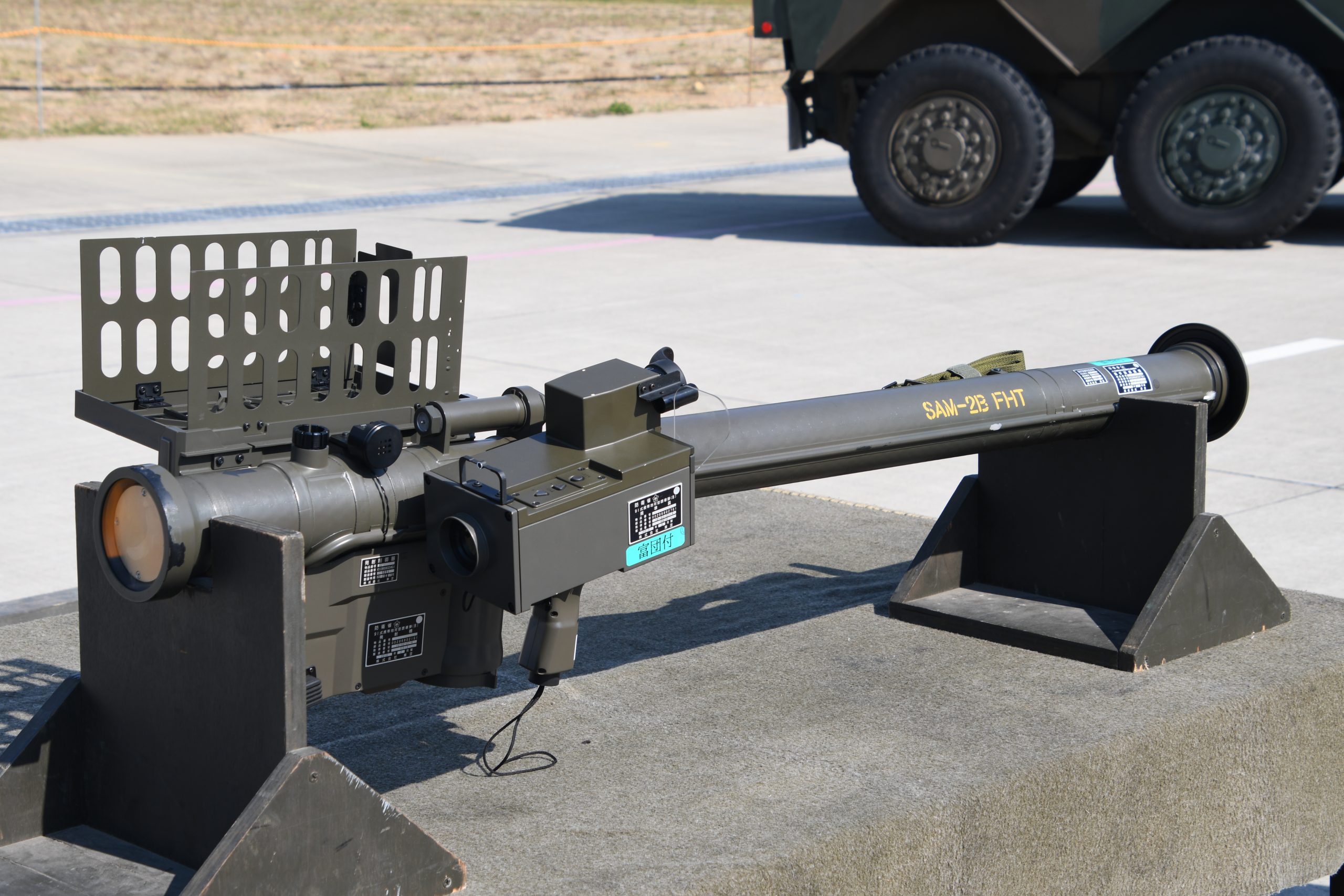

91式携帯地対空誘導弾 / Type 91 surface-to-air missile Specs & Technical Data

概要と開発の背景

91式携帯地対空誘導弾（SAM-2）は、1980年代末（1987年）より日本の防衛庁技術研究本部（現：防衛装備庁）と株式会社東芝によって共同開発され、1991年（平成3年）に陸上自衛隊・海上自衛隊・航空自衛隊へ制式導入された日本初の国産個人携行式地対空誘導弾システム（MANPADS）である。従来、自衛隊ではアメリカ合衆国のGeneral Dynamics社（現：Raytheon Technologies等）が開発したFIM-92「スティンガー」を導入し、低空侵入機に対する自衛防空火力を整備していた。しかし、自衛隊独自の運用環境への適応や将来の脅威変化に対する適時改修の確保、国内防衛産業の技術基盤維持の観点から後継装備の国産化が決定された。これを受け、前級のスティンガーを超える高度な対妨害性能と正面接近目標に対する優れた対応力を備えた、新世代の携帯式防空ミサイルとして開発がスタートした。

構造と技術的特徴

構造上の最大の特徴は、可視光画像（CCD）と赤外線（IR）を融合させた可視光・赤外線複合パッシブ誘導方式を世界で初めて実用化した点にある。従来の赤外線ホミング単体ミサイルが、航空機から放出される熱源デコイ（フレア）などの妨害手段に引きずられやすかった弱点を克服し、目標の可視光画像パターン識別と熱源追尾を組み合わせることで、極めて高い対妨害機能（ECCM能力）と正面要撃性を達成した。全構造はミサイル本体（発射筒付）、発射装置（グリップ、照準器、敵味方識別装置等）、電池・冷却ユニットで構成され、射手の負担を抑え1名で搬送・照準・発射まで完結できる設計が採られている。発射メカニズムにはコールド・ローンチ方式が用いられ、射出用小型ロケットで筒外へ射出した後に主ロケットモーターが点火するため、発射爆風による射手への影響や発射位置の暴露が抑制される構造となっている。

運用実績と評価

1991年の制式採用以降、陸上自衛隊の普通科・機甲・特科部隊における自衛対空火器として配備されたほか、海上自衛隊および航空自衛隊の基地防空・警備部隊へ幅広く導入された。また、本誘導弾のシステムは単体での徒歩運用にとどまらず、高機動車に8連装発射機を搭載した「93式近距離地対空誘導弾（SAM-3）」や、OH-1観測ヘリコプターの自衛用空対空ミサイルとしても展開された。2000年代には夜間対処能力や低コスト化を図った改修型「91式携帯地対空誘導弾（改）（SAM-2B）」への能力向上も実施された。アメリカ製のFIM-92 スティンガーと比較して、フレア等に対する耐性や複合誘導による高い捕捉信頼性を発揮する優れた近接防空火器として実証され、現代に至るまで日本の防空ロジスティクスを水上・陸上から支える基幹アセットとして運用され続けている。

Official Name (正式名称):	91式携帯地対空誘導弾 / Type 91 surface-to-air missile
Country of Origin (開発国):	日本
Manufacturer (製造メーカー):	東芝（誘導弾システム主契約）
Designed (設計年):	開発設計は、1987年（昭和62年）から東芝と川崎重工業の競作として本格的な試作・設計開発がスタートし、その後に東芝の提案が採用され1991年度（平成3年度）に制式化（初年度調達）が完了、翌年の1992年度（平成4年度）から陸上自衛隊へ部隊配備されたことで正式に運用を開始
Primary Operators (主な運用組織):	日本：陸上自衛隊（全国の普通科連隊の「高射中隊」、特科連隊、戦車連隊（機甲科部隊）、偵察隊等の対空自衛火器として広く実戦配備・部隊運用されているほか、観測ヘリコプターOH-1の空対空自衛武装としても統合運用中）、海上自衛隊、航空自衛隊（海上自衛隊および航空自衛隊においては、主要な航空基地やレーダーサイト等の防護を担う「基地防空隊（例：空自の第101基地防空隊など）」や「航空警備隊」などの警備武装組織において、改良型の「個人携帯地対空誘導弾(改) (SAM-2B)」も含めて現役運用中）
Type (種類):	携帯式防空ミサイルシステム (MANPADS)
Caliber / Diameter (口径／ミサイル直径):	80mm
Guidance System (誘導方式):	可視光画像誘導＋赤外線パッシブ・ホーミング方式改良型（91式改［SAM-2B］）：赤外線画像誘導（IIR）方式
Overall Length (全長／キャニスターサイズ):	ミサイル単体全長 1,430mm ／発射機（ランチャー外筒）全長約1,470mm
Wingspan (翼幅):	約90mm (※キャニスター格納時の全幅。前翼・後翼ともに折り畳み式であり、展開時の詳細な翼幅は非公表)
Weight (重量／総システム重量):	ミサイル単体重量 11.5kg (資料により弾体のみ約9kg、発射筒封入状態で11.5kgと記載) 総システム重量（肩上重量・戦闘重量）約17.0kg（発射機、外部電源、敵味方識別装置（IFF）を組み合わせた運用状態）
Flight Speed (飛翔速度):	最大速度マッハ1.9
Effective Range (有効射程):	最大射程約5,000m
Warhead & Propulsion (弾頭／推進方式):	指向性爆風破片効果弾頭（着発信管付き）推進方式：2段式固体燃料ロケット・モーター（射出用ブースター＋飛翔用サステイン・モーター）
