93式近距離地対空誘導弾 / Type 93 surface-to-air missile Specs & Technical Data

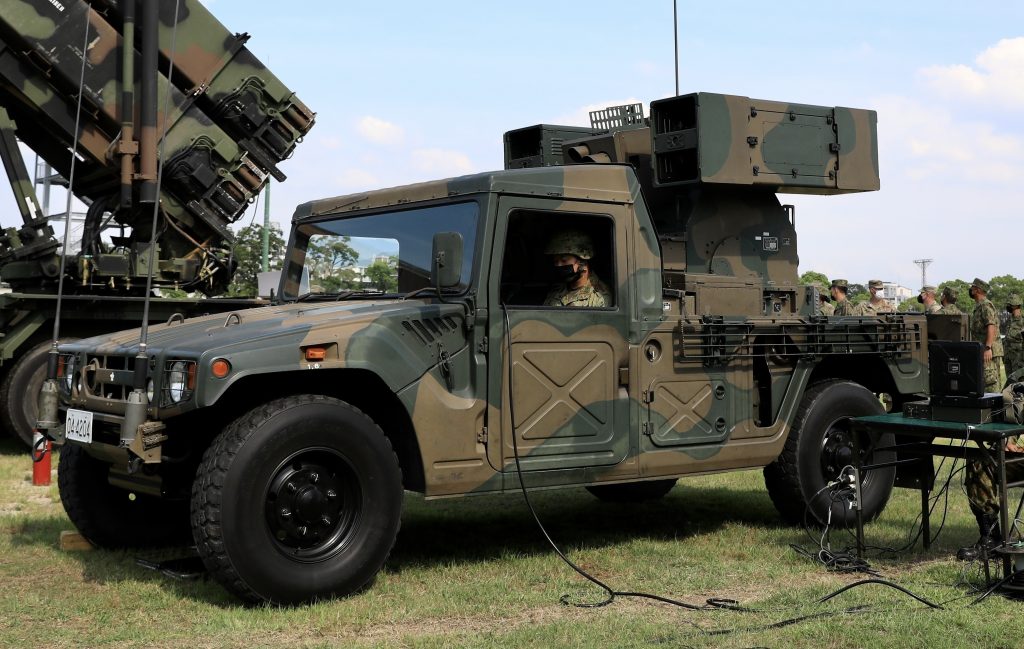

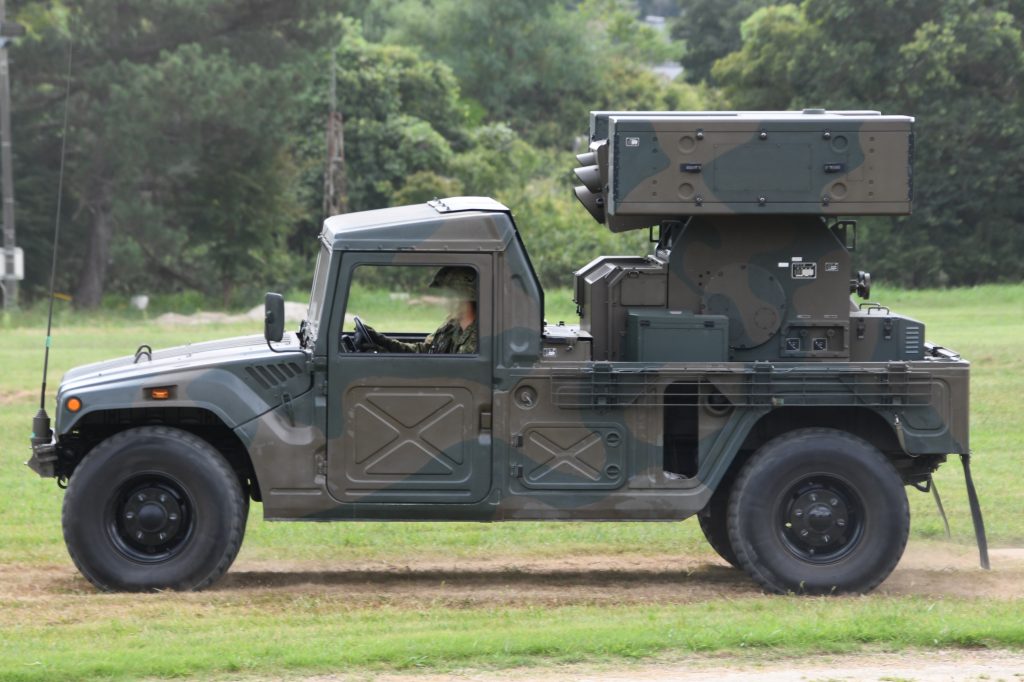

93式近距離地対空誘導弾発射装置左側面 — 陸上自衛隊西部方面隊第2高射特科群 (93式式近距離地対空誘導弾)

概要と開発の背景

93式近距離地対空誘導弾（きゅうさんしききんきょりちたいくうゆうどうだん / SAM-3）は、1990年（平成2年）より防衛庁技術研究本部（現：防衛装備庁）と東芝によって開発が進められ、1993年（平成5年）に陸上自衛隊へ制式導入された自走式近距離地対空ミサイルシステムである。部隊内では「近SAM（きんサム）」、広報向け愛称は「クローズド・アロー」と呼ばれる。当時、陸上自衛隊の野戦部隊の低空防衛には、手動照準の対空高射機関砲（M42自走高射機関砲やVADS）や、歩兵が肩担ぎで運用する91式携帯地対空誘導弾（91式SAM）などが用いられていた。しかし、対空火砲の射程や即応性には限界があり、また歩兵携帯式ミサイルは機甲部隊や普通科部隊の迅速な移動に追従して即時射撃を行うことが困難であった。これを受け、高機動車をベースとした高い機動性と、敵航空機やヘリコプターに対する迅速な全自動追尾・射撃能力を兼ね備えた自走式近接防空アセットとして開発がスタートした。

構造と技術的特徴

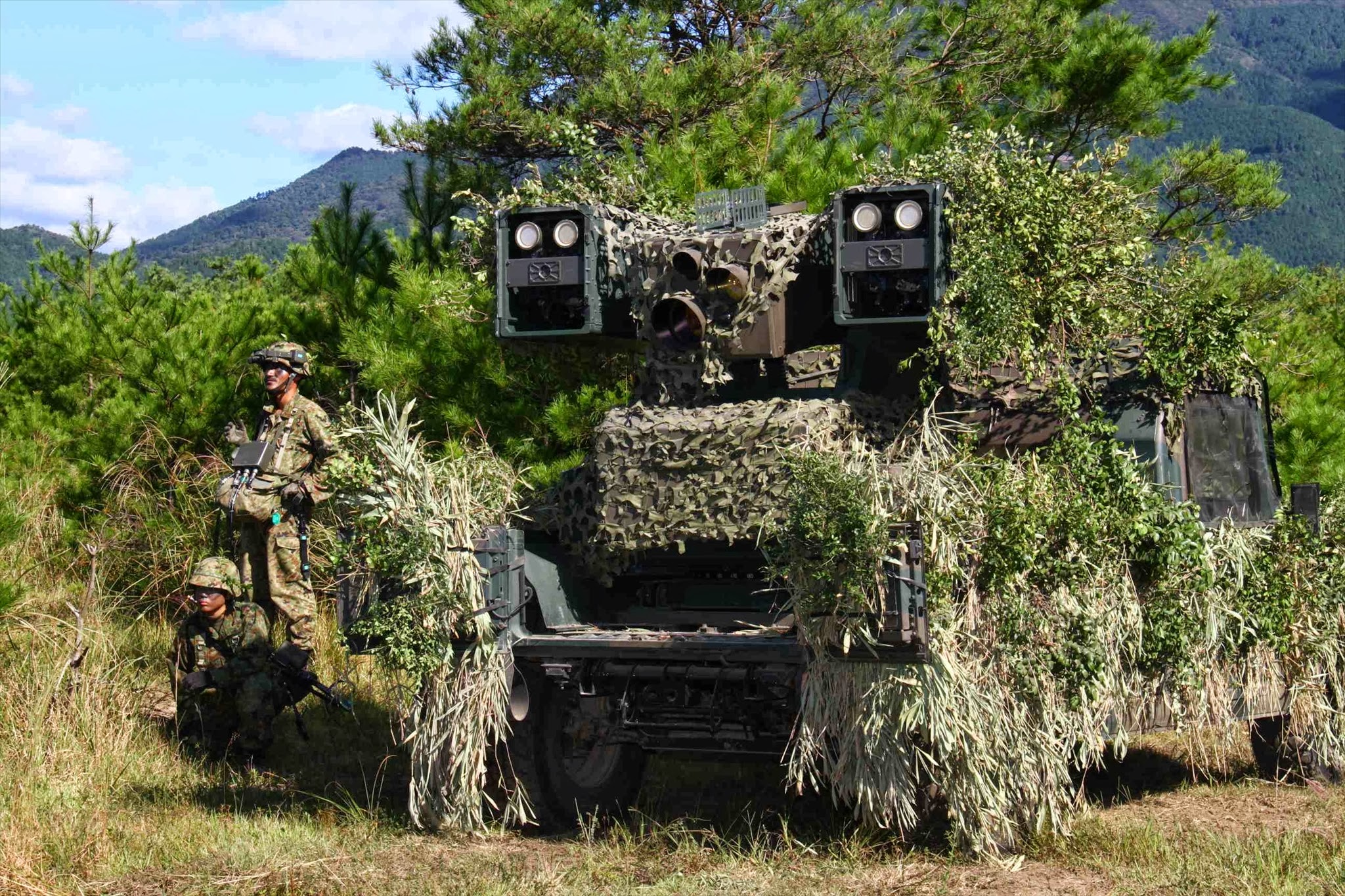

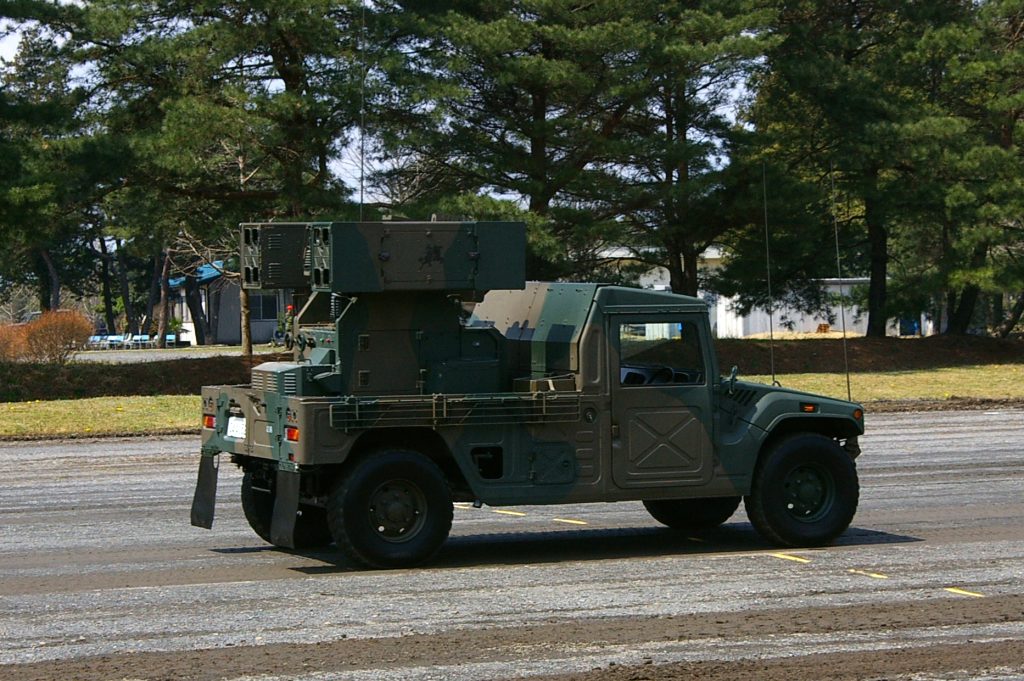

構造上の最大の特徴は、トヨタ自動車製の高機動車の荷台に、91式携帯地対空誘導弾の技術を応用した4連装発射筒2基（計8発）と、可視光TVカメラ・可視光/赤外線画像（IIR）シーカー・レーザー測遠器を統合した複合照準装置を固定装備した点にある。誘導方式には赤外線画像誘導と可視光画像誘導を併用する2波長パッシブ・ホーミング方式を採用しており、フレアなどの赤外線妨害技術に対しても高い耐性を発揮する。発射装置は車内からの全自動遠隔操作が可能であり、射手は車内ディスプレイを見ながら目標を選択・ロックオンして発射ボタンを押すだけで「撃ち放し（ファイア・アンド・フォーゲット）」能力を行使できる。前級の対空機関砲や携帯式地対空誘導弾と比較して、移動後の素早い展張・即射能力（シュート・アンド・スクート）に優れ、誘導弾本体に固形ロケットモーターと可動翼を備えることで、低空で接近する高速機や低空ホバリング中のヘリコプターに対しても高い追尾性能を発揮する構造が確立されている。

運用実績と評価

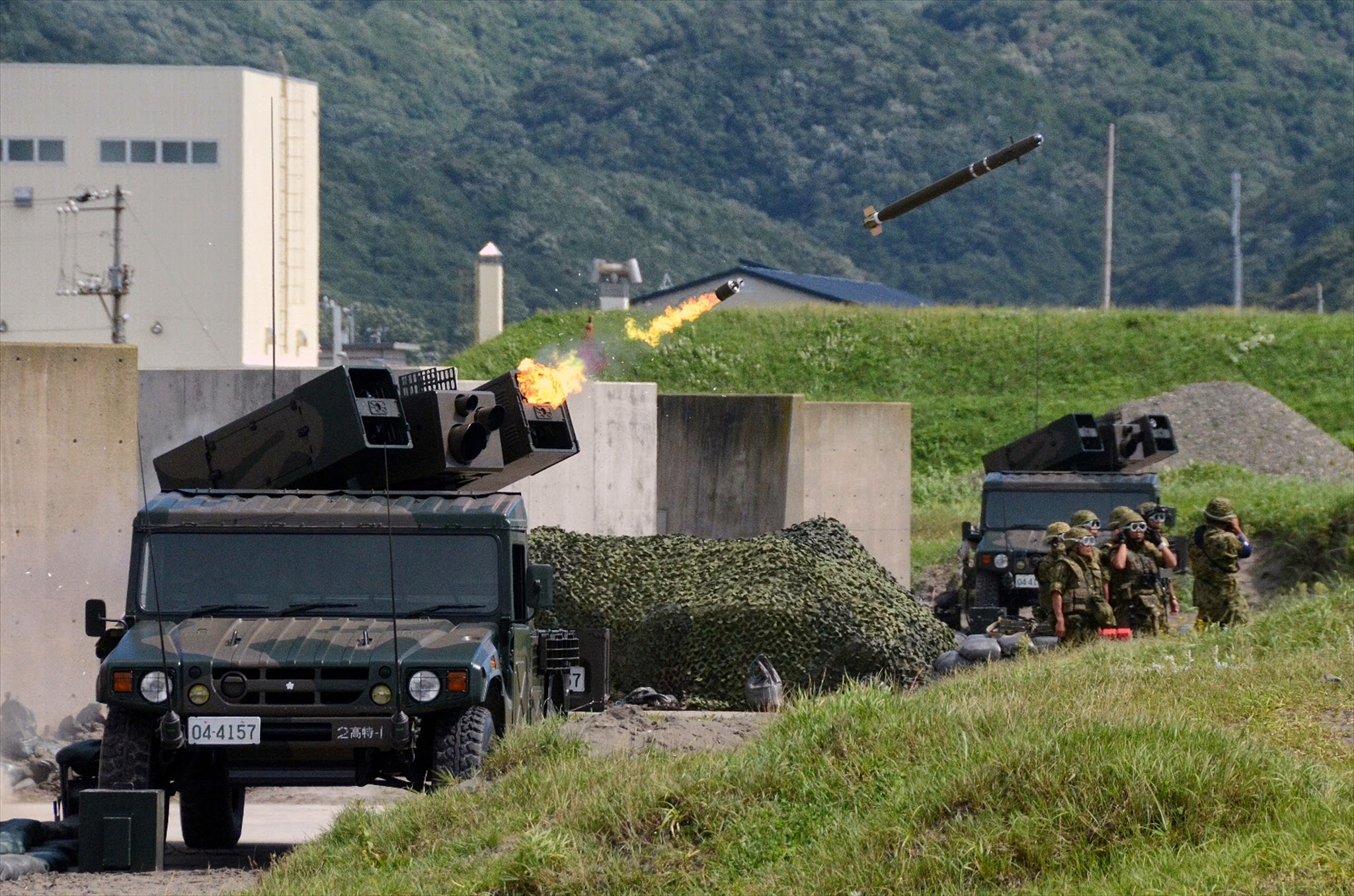

1993年の制式化以降、陸上自衛隊の各師団・旅団の普通科連隊直轄の対空火器中隊や高射特科大隊（中隊）へ集中的に配備・運用された。実地演習においては、北海道の静内対空射撃場などにおける実弾射撃訓練へ投入され、低高度を高速飛行する対空標的や可変ヘリ標的等に対する高い命中精度と、車両1両で完結する優れた機動展開性能が実証された。前級の対空高射機関砲（VADS等）と比較して、全天候・自動追尾化による対応時間の短縮と展開速度の向上が具体的に証明された。一方で、レーダー非搭載による事前捜索能力の限界や、現代におけるドローン・巡航ミサイルなど新たな低高度脅威への対処能力向上が課題とされた。現在においても陸上自衛隊の各師団・旅団の基幹近接防空アセットとして現役運用されており、後継となる11式短距離地対空誘導弾や基地防空用SAMとの連携を図りつつ、重要拠点や展開部隊の低空防衛を担っている。

Official Name (正式名称):	93式近距離地対空誘導弾 / Type 93 surface-to-air missile
Country of Origin (開発国):	日本
Manufacturer (製造メーカー):	東芝（誘導弾システム・発射装置主契約）、トヨタ自動車（ベース車体製造）
Designed (設計年):	35mm2連装高射機関砲の後継システムとして防衛庁技術研究本部（現・防衛装備庁）と東芝などにより1990年（平成2年）から試作や設計などの開発が本格的に開始され、1992年（平成4年）の実用試験を経て1993年（平成5年）に制式採用（初年度調達）され、翌年の1994年（平成6年）に陸上自衛隊の部隊へ配備が開始されたことで正式に運用を開始
Primary Operators (主な運用組織):	日本：陸上自衛隊（高射特科の軍種に配備。全国の師団・旅団隷下の高射特科大隊や高射特科中隊、具体的には第2高射特科大隊（旭川）、第5高射特科隊（帯広）、第11高射特科隊（真駒内）などの北部方面隊所属部隊をはじめ、各方面隊の普通科連隊等を低空の経空脅威から直接全周囲防護する近接防空武装組織として現役運用中）
Type (種類):	近距離地対空誘導弾 (自走式近距離防空ミサイルシステム)
Caliber / Diameter (口径／ミサイル直径):	80mm (※搭載する91式携帯地対空誘導弾の弾体直径)
Guidance System (誘導方式):	可視光画像誘導＋赤外線パッシブ・ホーミング方式 (※光波弾の2波長赤外線／可視光イメージ・ホージングによる複合誘導方式)
Overall Length (全長／キャニスターサイズ):	ミサイル単体全長 1,430mm
Wingspan (翼幅):	詳細な数値は非公表 (※4連装の角型ランチャーコンテナに、前翼・後翼を折り畳んで格納する構造)
Weight (重量／総システム重量):	ミサイル単体重量 11.5kg 総システム重量（車両全備重量）は約3.5t〜4t程度（ベース車体である高機動車の諸元に発射機ユニットを積載した運用状態。車載用の発射装置単体等の詳細重量は非公表）
Flight Speed (飛翔速度):	最大速度マッハ1.9
Effective Range (有効射程):	最大射程約5,000m
Warhead & Propulsion (弾頭／推進方式):	高性能爆風破片効果弾頭 (近接信管付き) ／推進方式：1段式固体燃料ロケット・モーター
