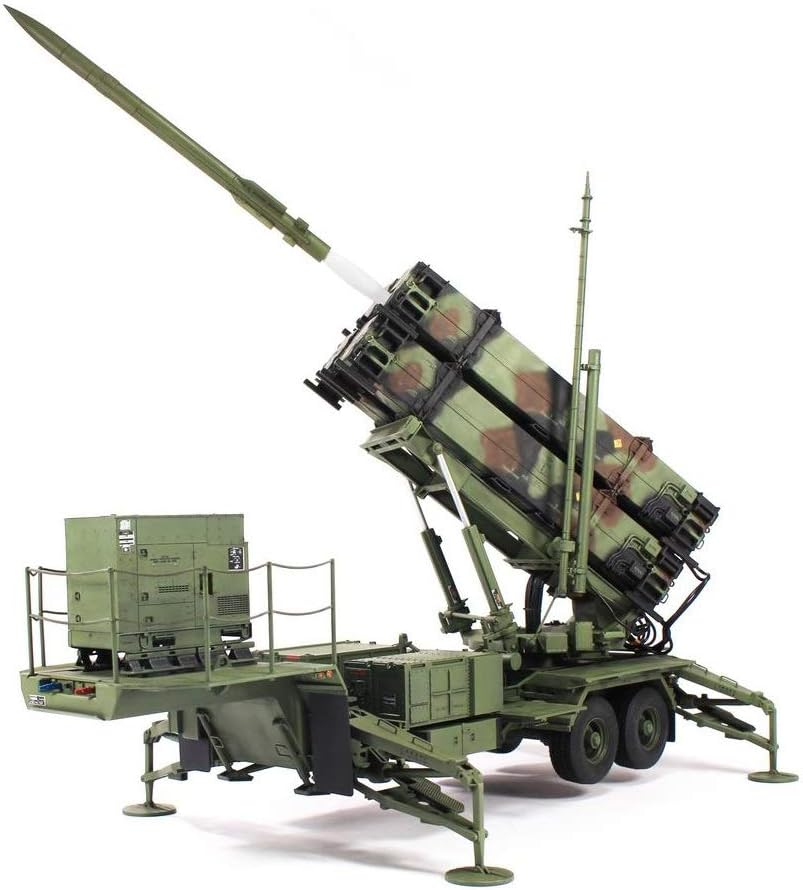

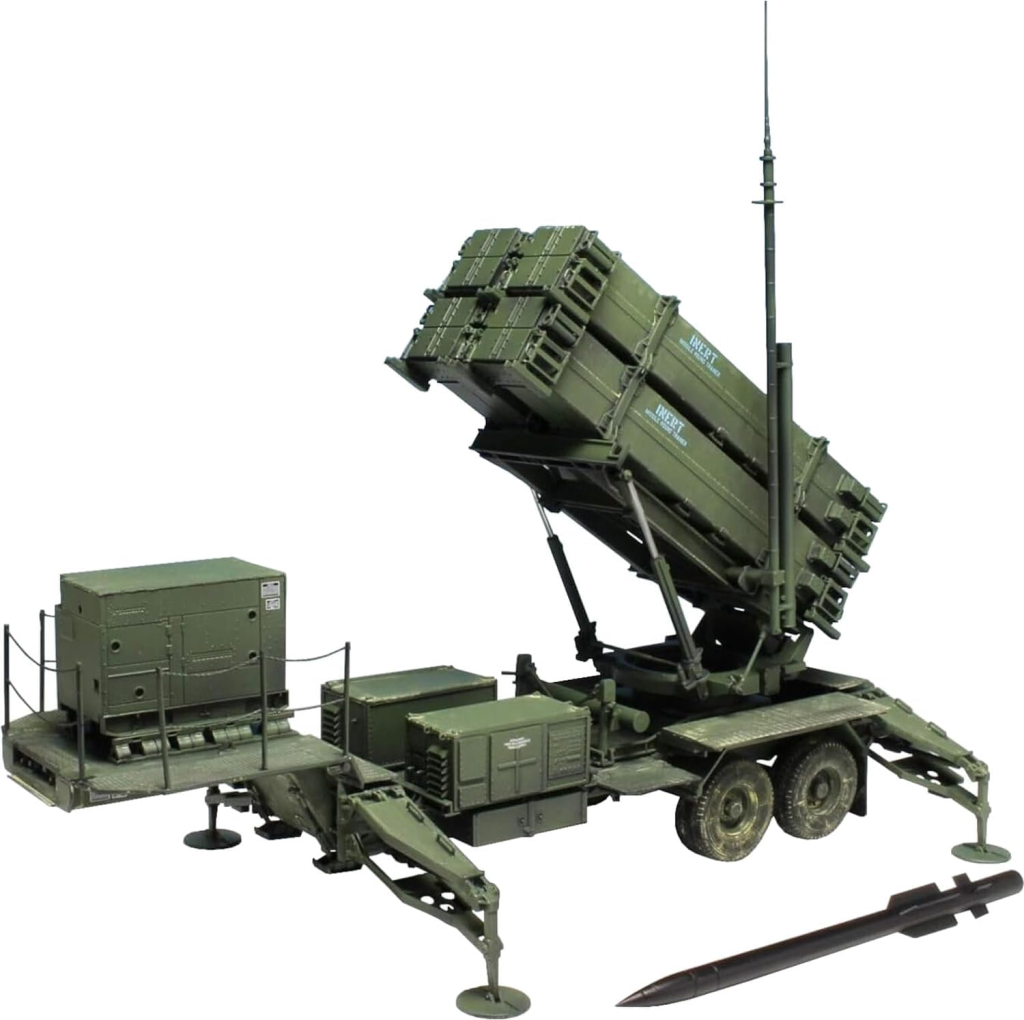

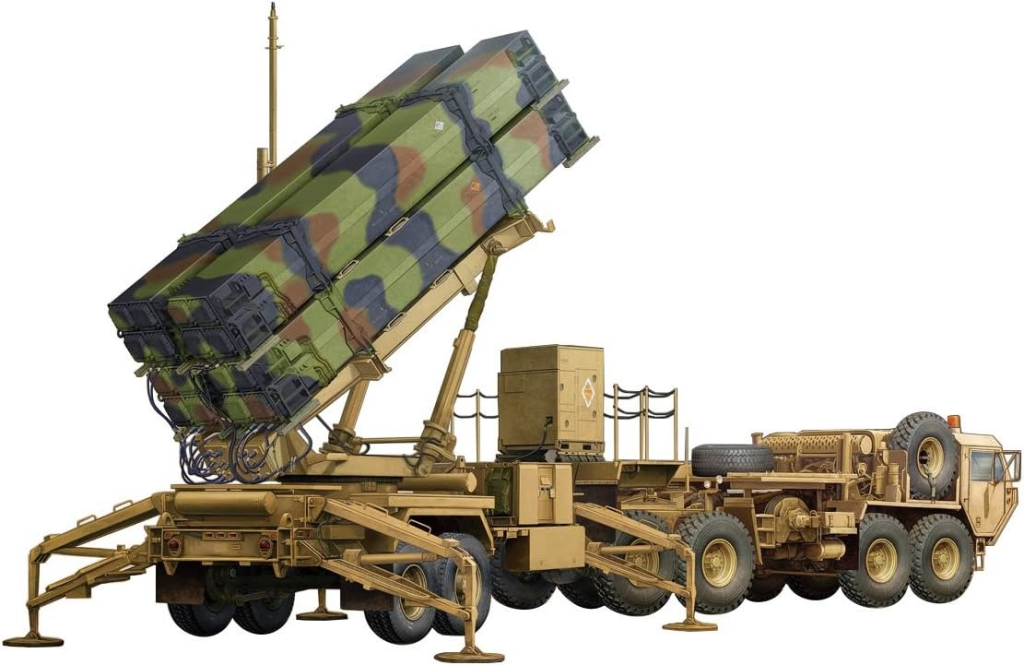

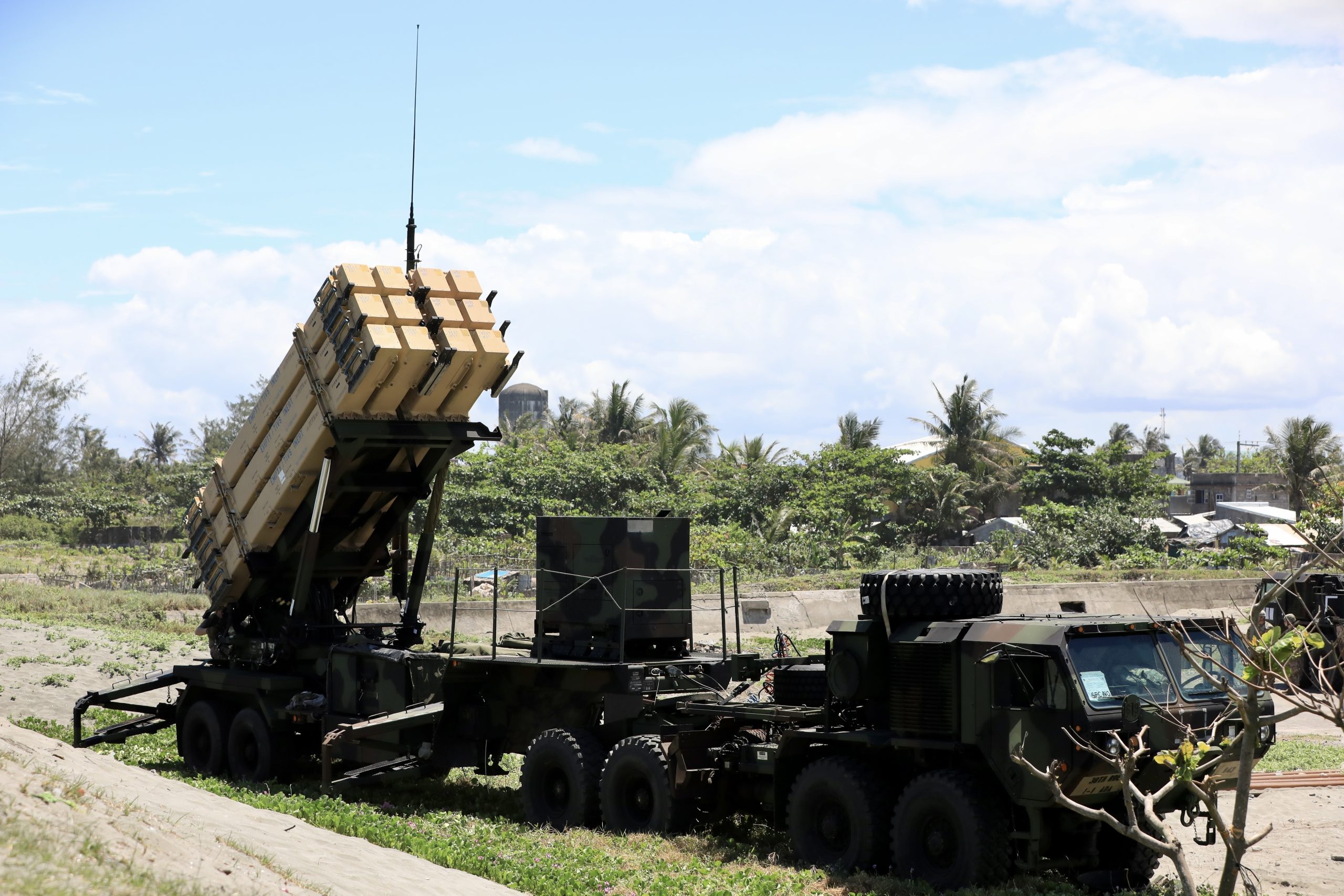

MIM-104 Patriot

MIM-104 パトリオット（Patriot）は、アメリカのレイセオン社（現RTX）が開発した、世界で最も知名度が高い中・高高度エリア防空兼弾道ミサイル迎撃用の野戦地対空ミサイルシステムである。システム全体は、高性能な多機能フェーズドアレイレーダー、射撃統制中央管制車、および複数の発射機（ランチャー）などで構成される複合ネットワーク兵器である。元々は高高度を飛行する敵航空機の撃墜を主目的に開発されたが、冷戦後の近代化アップデート（PAC-1、PAC-2、および衝突撃破「Hit-to-kill」技術を導入したPAC-3や最新のPAC-3 MSE）を重ねることで、現役戦闘において戦術弾道ミサイル、巡航ミサイル、さらには最新の無人航空機（ドローン）までを確実に迎撃・破壊する能力を誇る、西側同盟国の中核防空システムである。

Official Name (正式名称):	MIM-104 Patriot
Country of Origin (開発国):	アメリカ合衆国
Manufacturer (製造メーカー):	Raytheon Company（現 RTX Corporation：システム統合、レーダー、およびPAC-2弾体製造）／ Lockheed Martin Missiles and Fire Control（PAC-3 / PAC-3 MSE弾体製造）
Designed (設計年):	前世代の「ナイキ・ハーキュリーズ」および「ホーク」の後継を見据えた「SAM-D」計画として1965年に構想が始まり、1969年に最初のミサイル試射・設計開発が実施され、1976年に公式に「PATRIOT」と改称されて全規模開発へと移行したのち、1981年よりアメリカ陸軍への公式引き渡しが開始され、1984年に初期運用能力（IOC）に達したことで本格的な部隊配備と実戦運用の歴史を開始
Primary Operators (主な運用組織):	アメリカ合衆国：アメリカ陸軍（第11、第31、第35、第52、第69、第108防空砲兵旅団などの各防空砲兵（ADA）大隊・中隊）にて、最新の「PAC-3 MSE」を含むパトリオットシステム全形式を最主力迎撃システムとして現役運用中日本：航空自衛隊（航空総隊傘下の高射教導群、および第1から第4高射群に所属する各高射隊）にて、日本国内の戦略拠点および防空エリアを守る中核迎撃システムとして「PAC-2 GEM」および弾道ミサイル対処能力を持つ「PAC-3 / PAC-3 MSE」を主力現役運用中ドイツ：ドイツ連邦空軍（第61防空ミサイル連隊、および第1防空ミサイル連隊所属の各飛行隊／Flugabwehrraketengruppe）にて、「PAC-2」および「PAC-3」システムを自国、およびNATOの欧州統合防空網の中核防空システムとして現役運用中オランダ：オランダ王立陸軍（共同地上ベース防空コマンド／Defensie Grondgebonden Luchtverdedigingscommando）にて、空軍から運用を統合した陸軍の防空専門部隊が「PAC-2 GEM-T」および「PAC-3」を地上主力対空システムとして現役運用中ウクライナ：ウクライナ空軍（各高射ミサイル旅団）にて、米国、ドイツ、オランダなどの西側同盟国から直接供与された「PAC-2」および「PAC-3」システムを、弾道ミサイルや自爆ドローンから主要都市・拠点を防衛する最前線の最重要迎撃システムとして現役運用中台湾（中華民国）：中華民国空軍（空軍防空飛弾指揮部所属の各防空大隊）にて、中国大陸からの弾道ミサイル脅威に対抗するため、既存の「PAC-2」を独自近代化改修した仕様、および新規導入した最新の「PAC-3 / PAC-3 MSE」を野戦・重要拠点防空システムとして大量現役運用中大韓民国：大韓民国空軍（空軍防空誘導弾司令部所属の第1、第2、第3防空誘導弾旅団、および各高射大隊）にて、北朝鮮の弾道ミサイル脅威に対する韓国型ミサイル防衛（KAMD）の主軸として、ドイツからの購入中古改修型「PAC-2 GEM-T」および最新の「PAC-3」を現役運用中サウジアラビア：サウジアラビア王立防空軍（王立防空軍各普通・機動防空大隊）にて、中東地域最大規模の「PAC-2」および衝突撃破能力を持つ最新の「PAC-3 / PAC-3 MSE」フリートを保有し、弾道ミサイルおよびドローン迎撃の主力として実戦現役運用中クウェート：クウェート空軍（空軍防空旅団所属の高射大隊）にて、ペルシャ湾岸の安全保障要件に基づき米国からFMS調達した「PAC-2」および「PAC-3」システムを、自国領土防空の中核として現役運用中カタール：カタール首長国空軍（空軍防空旅団）にて、近年の防衛能力強化プログラムの一環として米国から公式調達された最新の「PAC-3 MSE」を含むパトリオットシステムを、ペルシャ湾岸の重要施設防衛用として現役運用中アラブ首長国連邦：アラブ首長国連邦空軍（空軍防空・ミサイル防衛コマンド）にて、高高度防衛用のTHAAD（サード）システムと緊密にデータリンク・多層連携された「PAC-3」システムを、機動拠点防空の中核として現役運用中ヨルダン：ヨルダン王立空軍（王立空軍防空大隊）にて、中東の安全保障バランス維持を目的として米国から直接取得した「PAC-2」システム、および同盟国への随伴警戒防空システムを長年現役運用中ギリシャ：ギリシャ空軍（第350防空ミサイル連隊所属の各高射飛行隊／Moira Irae）にて、NATO東地中海エリアの防空、および自国重要拠点防衛用としてヘラクレイオンやテッサロニキ等に「PAC-2 GEM-T」システムを配置し現役運用中スペイン：スペイン陸軍（第73高射砲兵連隊所属の各パトリオット大隊）にて、既存の「PAC-2」システムに加え、NATO相互運用性強化および防空網刷新を目的として米国に公式発注・順次アップデート配備を進めている「PAC-3 MSE」システムを現役運用中ポーランド：ポーランド陸軍（第3防空ミサイル旅団など、「ヴィスワ（Wisła）」防空プログラムの構成部隊）にて、東部戦線の防空能力激変に伴い導入された最新のノースロップ・グラマン製IBCS（統合防空ミサイル防衛戦闘指揮システム）連動型「PAC-3 MSE」を最主力迎撃システムとして現役運用中ルーマニア：ルーマニア空軍（第1防空ミサイル連隊）にて、黒海地域およびNATO東部フランツ（側面）の防空監視・要撃能力を強化するため、米国から公式購入された最新仕様の「PAC-3 MSE」を含む計7個のパトリオットシステムを現役運用中スウェーデン：スウェーデン陸軍（防空連隊／Lv 6：Luftvärnsregementet）にて、「ペケルス（LvSystem 103）」の自国制式名が与えられた米国供給の「PAC-3 MSE」および「PAC-2 GEM-T」システムを、バルト海域全域をカバーする中核地上ベース防空システムとして現役運用中
Type (種類):	野戦・拠点防空用中/高高度地対空ミサイルシステム（SAM）兼弾道ミサイル迎撃システム
Caliber / Diameter (口径／ミサイル直径):	PAC-2系列: 410 mm PAC-3 CRI: 255 mm PAC-3 MSE: 290 mm
Guidance System (誘導方式):	PAC-2系列: 指令誘導＋ TVM（Track-Via-Missile：ミサイル経由追尾）方式＋セミパッシブ赤外線／近接信管（※最新のGEM-Tは低レーダー反射目標に対応する改良型高感度シーカーと新型デジタル近接信管を搭載） PAC-3系列（CRI / MSE）: 中間誘導（慣性誘導・地上レーダーデータリンク）＋終末誘導：アクティブ・ミリ波（Kaバンド）レーダー誘導方式（※目標に直接体当たりして粉砕する「Hit-to-kill（衝突撃破）」技術のための高精度シーカーと、姿勢制御用固体ロケットモーター（ACM）を搭載）
Overall Length (全長／キャニスターサイズ):	PAC-2系列: ミサイル単体全長：5,310 mm ／ M901発射機用キャニスター（保管容器）収納時全長：約 6,100 mm PAC-3 CRI: ミサイル単体全長：5,200 mm PAC-3 MSE: ミサイル単体全長：5,300 mm
Wingspan (翼幅):	PAC-2系列: 展開時：840 mm 〜 920 mm（※固定式の4枚の尾部安定・制御翼幅） PAC-3 CRI: 展開時：500 mm PAC-3 MSE: 展開時：約 510 mm
Weight (重量／総システム重量):	PAC-2系列: ミサイル単体重量：900 kg 〜 1,000 kg PAC-3 CRI: ミサイル単体重量：312 kg PAC-3 MSE: ミサイル単体重量：約 473 kg 総システム重量: 完全編成の1個高射群（パトリオット・バッテリー）全体（AN/MPQ-65A多機能レーダー、AN/MSQ-104/132射撃統制中央管制車、アンテナマスト車、電源車、および最大8基のM901/902/903発射機等を含む総車列重量）：約 300 t 以上
Flight Speed (飛翔速度):	PAC-2系列: 最大速度：マッハ 4.5 〜マッハ 5.0 PAC-3系列（CRI / MSE）: 最大速度：マッハ 5.0+
Effective Range (有効射程):	PAC-2系列（GEM-T基準）: 対航空機・巡航ミサイル目標：最小 3,000 m から最大 160 km ／対戦術弾道ミサイル目標：約 20 km 〜 30 km（迎撃高度：最大 24,000 m） PAC-3 CRI: 対航空機目標：最大約 40 km 〜 70 km ／对弾道ミサイル目標：約 15 km 〜 20 km（迎撃高度：最大 20,000 m） PAC-3 MSE: 対航空機目標：最大 100 km 以上／対弾道ミサイル目標：約 45 km 〜 60 km 以上（迎撃高度：最大 40,000 m ※大型化された二段式（デュアルパルス）固形燃料ロケットモーターによる射程・高度の大幅な延伸仕様）
Warhead & Propulsion (弾頭／推進方式):	PAC-2系列: M248型 91 kg 爆風破片効果弾頭（Composition B 爆薬およびプレフォーム破片（重金属シリンダー）の2層構造、目標付近で高精度近接信管により炸裂）／固形燃料ロケット（シングルステージ型・ソリッド燃料ロケットモーター：Thiokol TX-486-1） PAC-3系列（CRI / MSE）: 73 kg 運動エネルギー直接衝突機構（Hit-to-kill方式を主軸とし、直撃直前に弾体を補助散弾で拡張する「レセタ（Lethality Enhancer）」型微小型爆風破片弾頭を補完装備）／ 2段式固形燃料ロケット（※最新のMSE型は長射程・高高度機動を実現する大型の2パルス式固形燃料ロケットモーターを搭載）
