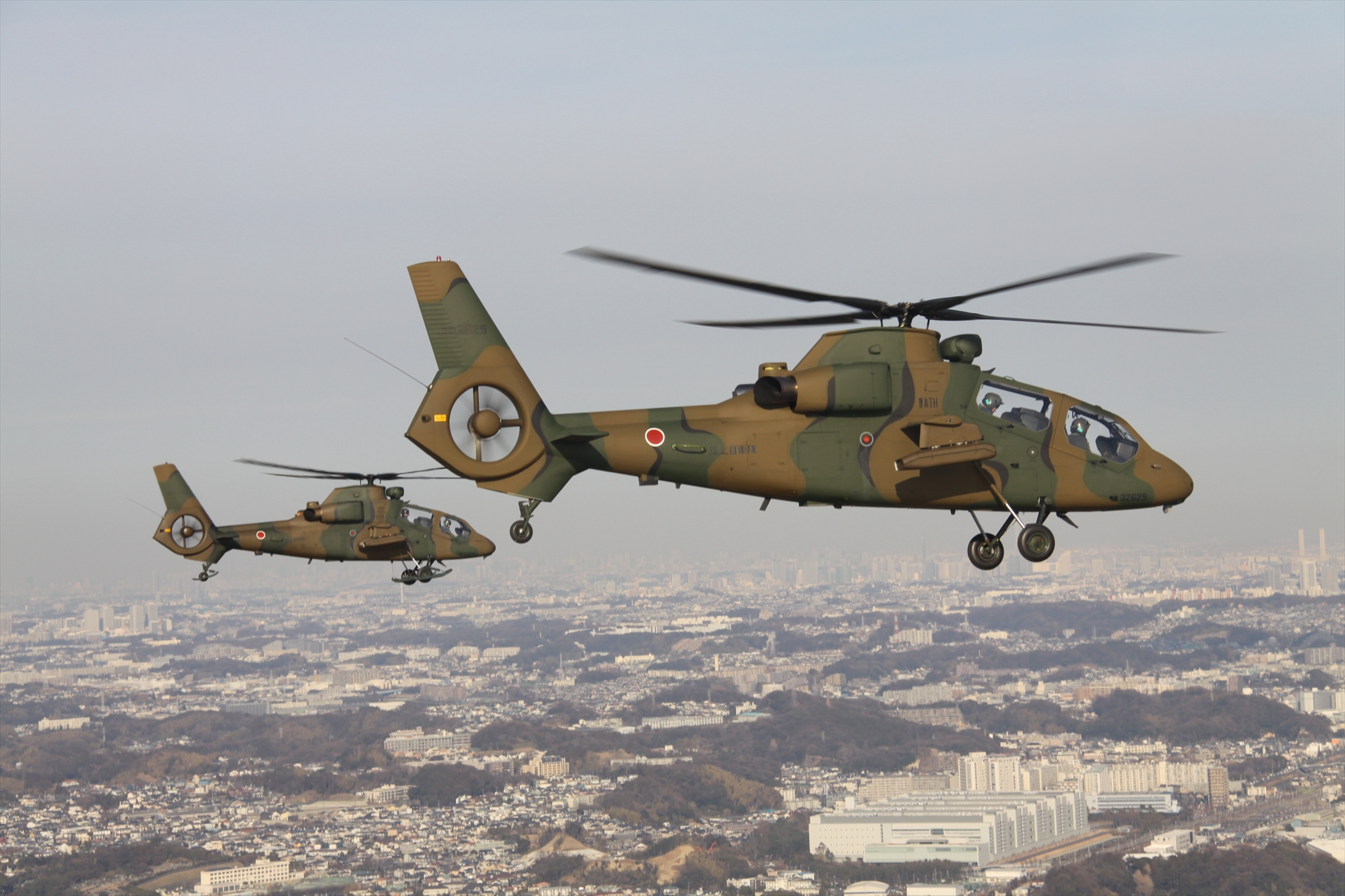

OH-1 / Kawasaki OH-1 Specs & Technical Data

概要と開発の背景

OH-1は、1990年代に日本の防衛庁（当時）の要求のもと、Kawasaki Heavy Industries, Ltd.（川崎重工業）を主契約企業として開発され、2000年（平成12年）より陸上自衛隊へ配備が開始された純国産の観測（偵察）ヘリコプターである。陸上自衛隊では従来、アメリカの設計に基づくOH-6Dが観測・偵察任務の主力を担っていた。しかし、OH-6Dは小型軽量で機動性に優れていたものの、夜間や悪天候下における索敵・観察能力に制限があり、敵の対空火器に対する防護性能の不足や通信能力の限界が課題とされていた。また、冷戦後の複雑化する安全保障環境や島嶼部防衛において、敵の脅威圏外から隠密に情報を収集し、対戦車ヘリコプターや地上砲兵部隊へ即座に目標データを伝達できる高度な情報収集・観測アセットの獲得ニーズが高まった。このような更新ニーズを受け、1992年より「OH-X」の計画名で開発がスタートし、エンジンやアビオニクスを含む国内技術を結集した機体が生み出された。

構造と技術的特徴

構造上の最大の特徴は、敵からの被発見率と被弾面積を最小限に抑えるため、胴体幅を約1.0mに極限まで絞り込んだタンデム（縦列複座）コックピット構造を採用している点にある。主回転翼には、自衛隊機として初となる複合材料製の無関節（ヒンジレス）ローターハブ構造が導入され、宙返りや急上昇・急下降を可能とする極めて高い運動性能と操縦応答性を獲得した。このローター機構の技術的先進性は高く評価され、アメリカ以外では初となる「ハワード・ヒューズ賞」を受賞した。ローターブレードは12.7mm重機関銃の直撃に耐えるガラス繊維強化複合材料で作られており、コックピットには装甲や防弾ガラス、二重化された油圧・操縦系統が組み込まれている。尾部には騒音低減と静音性を高めるダクテッドファン構造（フェネストロン）を採用し、ルーフマウント型索敵サイトには可視カラーTV、赤外線センサー、レーザー測距装置を一体化統合している。スタブウイングには自衛用のヘリコプター用空対空誘導弾（91式携帯地対空誘導弾ベース）（4発）を懸架できる設計となっている。

運用実績と評価

2000年の部隊配備開始以降、陸上自衛隊の各方面航空隊に属する対戦車ヘリコプター隊や飛行隊、陸上自衛隊航空学校などへ導入・運用された。実際の野外演習や諸職種連合訓練においては、樹木や地形の陰に身を隠しながら超低空飛行（NOE）を行い、昼夜を問わず敵部隊の配置を正確に特定・伝達する隠密偵察能力が高く評価された。「ニンジャ」の愛称で親しまれ、アクロバット機に匹敵する旋回性能と高度な索敵装置の組み合わせにより、観測機としての高い完成度を示した。しかし、先進技術の投入に伴う調達価格の高騰（1機あたり約20億〜25億円）や予算上の制約から、総調達数は試作機4機を含む38機にとどまり、OH-6Dの後継機数を完全に満たすには至らなかった。2015年に発生したエンジン損傷事故に伴う長期間の飛行停止と対策改修を経て運用が再開されたが、自衛隊の航空偵察・観測領域における国産技術の金字塔として歴史的な実績を残している。

Official Name (正式名称)	OH-1 / Kawasaki OH-1 （陸上自衛隊内での愛称：ニンジャまたはオメガ）
Country of Origin (開発国)	日本
Manufacturer (製造メーカー)	主契約社：川崎重工業株式会社 (三菱重工業、富士重工業（現SUBARU）との共同製造)
Designed (設計年)	1990年代前半に日本で国産観測ヘリコプターとして開発が進められ、2000年に陸上自衛隊で運用が開始
Primary Operators (主な運用組織)	日本：陸上自衛隊（偵察航空隊・飛行隊・方面航空隊など）
Crew (乗員)	2名 (前席：操縦手／後席：観測手（コ・パイロット兼務）の縦列タンデム配置)
Dimensions (寸法)：全長、全幅（翼幅）、全高	L: 13.40 m (メインローター回転時。胴体長：12.00 m), W: 11.60 m (メインローター直径。スタブウイング翼幅：約2.12 m), D: 3.80 m (テールローター上端まで)
Empty / Max Takeoff Weight (自重 / 最大離陸重量)	Empty Weight (自重): Approx. 2,450 kg Max Takeoff Weight (最大離陸重量): Approx. 4,000 kg (※軽量かつ強靭な複合材料の多用により極めて優れたパワーウエイトレシオを達成)
Powerplant (エンジン)：型式、推力	2 × 三菱重工業株式会社（国産開発）TS1-M-10 ターボシャフトエンジン, Output: 884 shp × 2基 (計1,768 shp ／電子制御（FADEC）を搭載し、片肺停止時の30分間緊急最大出力は990 shpを確保)
Max Speed (最大速度)：マッハ表記、高度別の速度	Max Speed: 150 knots (Approx. 278 km/h)
Combat Range (戦闘行動半径) / Ferry Range (航続距離)	Combat Range: Approx. 150 – 200 km (偵察作戦プロファイルによる) Ferry Range: Approx. 550 km (本体内の燃料満載時。スタブウイングに230L外部補助燃料タンクを最大2本搭載することで大幅な航続距離延長が可能)
Service Ceiling (実用上昇限度)	Approx. 4,880 m (16,000 ft)
Hardpoints (ハードポイント)：ミサイルや爆弾の搭載能力	4ヵ所 (胴体両脇のスタブウイング下に計4基のハードポイントを装備。自衛用として「91式携帯地対空誘導弾（SAM-2）」のヘリコプター搭載型（4連装または2連装発射機）を搭載可能であり、外部補助燃料タンク（ドロップタンク）と組み合わせて自在な戦術プロファイル（Reconnaissance and mobility profiles）を構成)
Fixed Armament (固定武装)：機関砲の口径、弾数	None (基本固定武装や機関砲タレットは非搭載。ただし、将来的な武装化（拡張性）を想定し、機首下部には機関砲架等の追加に対応できるマウントスペースの余裕があらかじめ設計段階から確保されている)
