03式中距離地対空誘導弾 / Type 03 Chū-SAM Specs & Technical Data

概要と開発の背景

03式中距離地対空誘導弾（まるさんしきちゅうきょりちたいくうゆうどうだん / SAM-4）は、1990年（平成2年）より技術研究本部（現：防衛装備庁）と国内主要メーカーによって開発が進められ、2003年（平成15年）に陸上自衛隊へ制式導入された純国産の中距離地対空ミサイルシステムである。開発体制は三菱電機がシステム全般を取りまとめ、三菱重工業が誘導弾（ミサイル本体）、東芝がレーダー装置の製造を担当した。部隊通称は「中SAM（ちゅうさむ）」と呼ばれる。開発の背景には、従来陸上自衛隊の高射特科部隊で長期運用されていたアメリカ製の改良ホーク（MIM-23 Hawk）システムの老朽化が存在した。また、対空脅威の進化に伴い、従来の戦闘機や航空機だけでなく、超低空で侵入する巡航ミサイルや多方向からの同時攻撃に対し、迅速かつ自動化された多目標対処能力を備えた新世代の広域防空システムが不可欠となった。これを受け、高い機動展開性と純国産技術による即応性能を備えた防空火器として開発がスタートした。

構造と技術的特徴

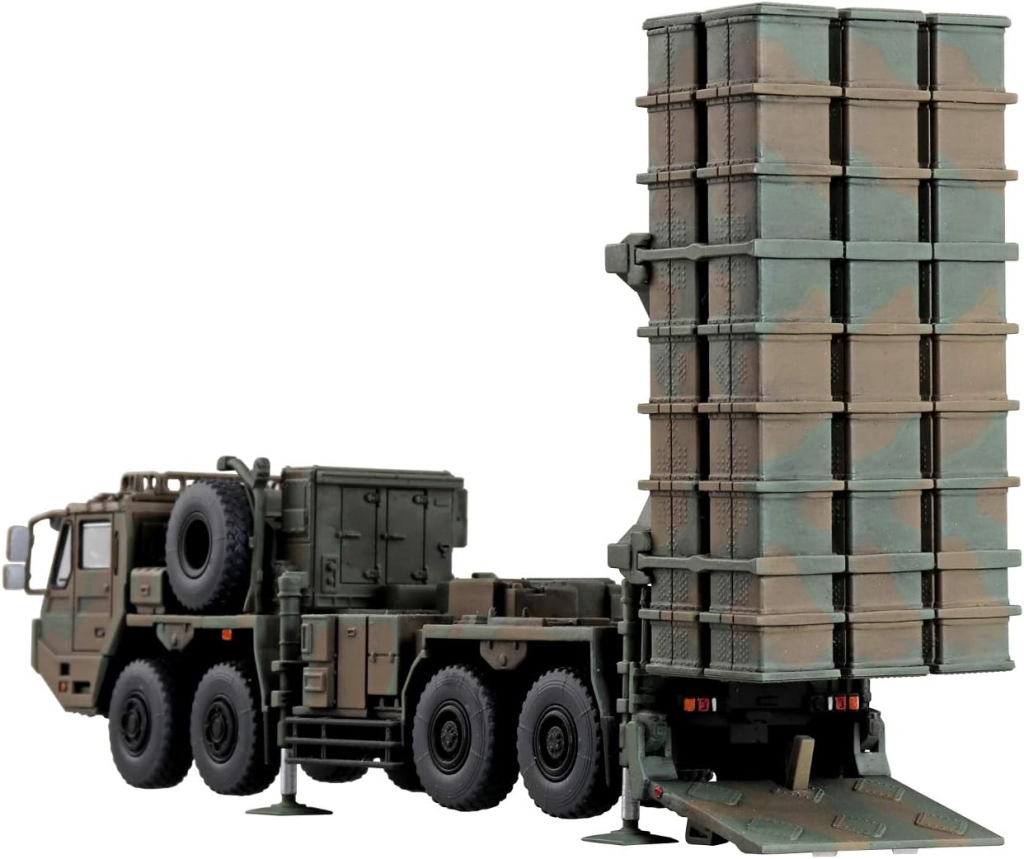

構造上の最大の特徴は、重装輪回収車の車台をベースとした自走車両に6連装垂直発射器（VLS）を搭載し、東芝が開発したアクティブ・フェーズドアレイ（AESA）レーダー装置と組み合わせたネットワーク型システム構成にある。誘導方式には中盤の慣性誘導およびデータリンクと、終末段階のアクティブ・レーダー・ホーミング（ARH）方式を採用している。シーカー技術には99式空対空誘導弾（AAM-4）の技術が応用されており、発射後にミサイル自らのレーダーで目標を補足・追尾する構造を持つ。発射時はVLSからの垂直射出後に推力偏向ノズル（TVC）で即座に目標方向へ旋回し、全周360度への瞬時対処が可能となっている。前級のホークシステムが固定式の半自動レーダー誘導や機動力の低さに制約されていたのに対し、単一のAESAレーダーで最大100目標の同時追尾と12目標への同時射撃対処を実現し、ネットワーク化された高度な自動化防空能力を獲得している。

運用実績と評価

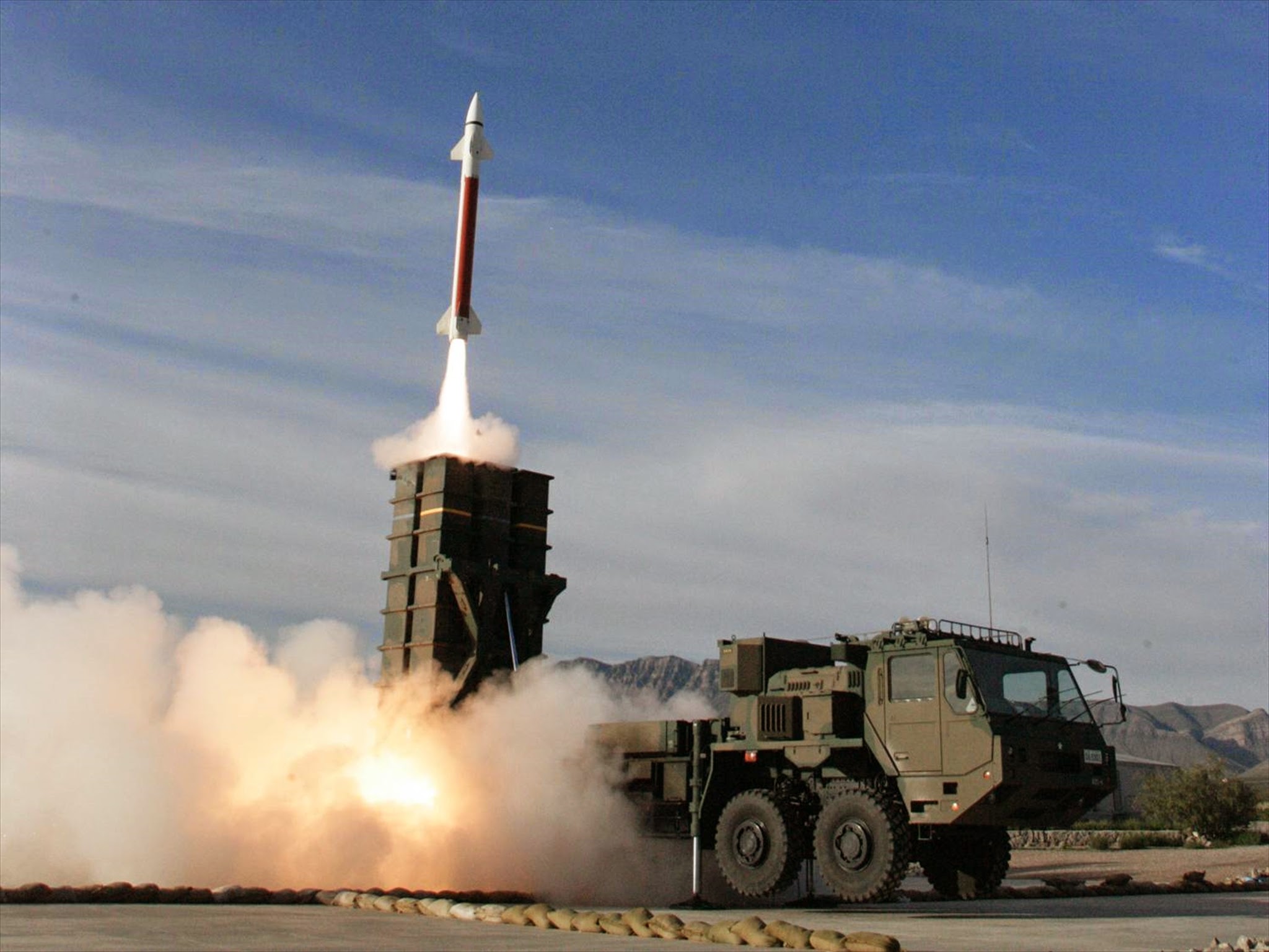

2003年の制式採用以降、陸上自衛隊の各方面隊直轄である高射特科群や高射特科中隊などへ配備が進められた。実地演習においては、アメリカ陸軍ニューメキシコ州のホワイトサンズ・ミサイル射場などで実弾射撃演習が実施され、高速飛行する巡航ミサイル標的や無人標的機に対する極めて高精度な迎撃性能が証明された。自衛隊の重要拠点や部隊の防空アセットとして定着し、従来のホークと比較して陣地変換速度と迎撃確率が飛躍的に向上した点が具体的に実証された。さらに、2010年代にはシーカーの高度化や耐電子妨害能力（ECCM）、弾道ミサイル対処能力の付与を図った改修型「03式中距離地対空誘導弾（改）」の開発が進められ、2017年度より順次配備が開始された。現在では低空領域から中高度防空、さらには極超音速滑空兵器等の新たな脅威への対処能力向上改修も進められており、日本の統合対空ミサイル防衛（IAMD）における中核システムとして配備・運用が続けられている。

Official Name (正式名称):	03式中距離地対空誘導弾 / Type 03 Chū-SAM
Country of Origin (開発国):	日本
Manufacturer (製造メーカー):	三菱電機（誘導弾システム主契約）、三菱重工業（車体・発射装置）
Designed (設計年):	アメリカ由来の「改良ホーク」の後継システムとして、防衛省技術研究本部（現・防衛装備庁）と三菱電機などにより1996年度（平成8年度）から試作や設計などの本格的な開発が開始され、技術試験および実用試験を経て2003年度（平成15年度）に制式化（部隊使用承認）されたことで正式に運用を開始
Primary Operators (主な運用組織):	日本：陸上自衛隊（高射特科部隊に配備。各方面隊直轄の高射特科群、具体的には東部方面隊の「第2高射特科群（松戸駐屯地）」、中部方面隊の「第8高射特科群（青野原駐屯地）」、西部方面隊の「第2高射特科団」傘下部隊や「第15高射特科連隊」、および最前線の「与那国駐屯地」や教育・訓練を担う「高射教導隊（下志津駐屯地）」等へ実戦配備・運用中。なお、自衛隊内の公式な技術的発展・派生型として、センサー性能やネットワーク交戦能力を大幅に高めた「03式中距離地対空誘導弾（改善型）」（中SAM改）が開発・量産されており、航空自衛隊の防空システム「ベース・エア・ディフェンス」との連携を含め、順次既存部隊への追加・更新配備が進行している）
Type (種類):	地対空誘導弾 (中距離地対空ミサイルシステム)
Caliber / Diameter (口径／ミサイル直径):	約320mm (改良型となる「03式中距離地対空誘導弾（改善型）」は約280mm)
Guidance System (誘導方式):	中間指令誘導（指令誘導・プログラム誘導・データリンク）＋終末アクティブ・レーダー・ホーミング（ARH）方式
Overall Length (全長／キャニスターサイズ):	ミサイル単体全長約4,900mm
Wingspan (翼幅):	詳細な数値は非公表 (垂直発射対応およびキャニスター格納のため、誘導翼は折り畳みまたは極めて小型の固定翼形状で構成)
Weight (重量／総システム重量):	ミサイル単体重量約570kg (改善型は約454kg) ／総システム重量（車両全備重量）は約17.8t（発射装置車にミサイル6発を搭載した運用状態の重量）
Flight Speed (飛翔速度):	最大速度マッハ2.5
Effective Range (有効射程):	最大射程約50km〜60km程度 (「改善型」においては射程がさらに延伸され、最大約70km〜80kmに達するとされる)
Warhead & Propulsion (弾頭／推進方式):	約73kg 高性能爆風破片効果弾頭 (近接信管・衝撃信管付き) ／推進方式：1段式固体燃料ロケット・モーター（IHIエアロスペース製）
