81式短距離地対空誘導弾 / Type 81 surface-to-air missile Specs & Technical Data

概要と開発の背景

81式短距離地対空誘導弾（SAM-1）は、1966年より防衛庁技術研究本部（現：防衛装備庁）と株式会社東芝によって開発が開始され、1981年（昭和56年）に陸上自衛隊・航空自衛隊へ制式採用された日本初の国産短距離地対空ミサイルシステムである。部隊内では「短SAM（たんさむ）」、広報向け愛称は「ショートアロー」と呼ばれる。当時、自衛隊の野戦防空および拠点防空は、中高度・遠距離用の改良ホークミサイルと、近接・至近距離用の対空高射機関砲（M42自走高射機関砲や35mm2連装高射機関砲L-90など）の組み合わせに依存していた。しかし、航空機の高速化や対空精密誘導兵器の発達に伴い、機関砲とホークの防空網の隙間となる近接・低空域（短距離射程）において、迅速かつ高精度に対処できる自走ミサイル火器の整備が不可欠となった。これを受け、高射機関砲とホークの間を埋める機動型近接防空火器として開発がスタートした。

構造と技術的特徴

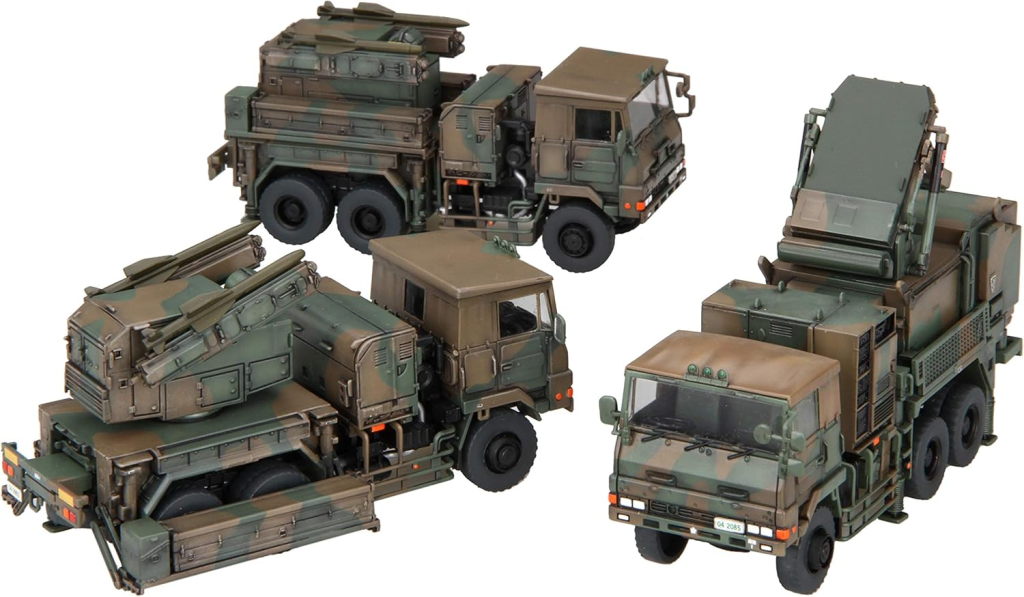

構造上の最大の特徴は、パルス・ドップラー・レーダーを備えた射撃統制装置搭載車（1両）と、4連装発射機を備えた誘導弾搭載車（2両）の計3両を1セットとする自走式システム構成にある。ベース車体には73式大型トラック（いすゞ自動車株式会社製3 1/2tトラック）が採用され、優れた路面走行・機動性能を持つ。誘導方式には、ミサイルシーカーが目標の熱・可視光を直接追尾する赤外線/可視光パッシブ・ホーミング方式（初期型SAM-1A/B）を採用している。発射前に射撃統制装置のフェイズドアレイ・レーダーで目標を自動捜索・追尾し、データリンクでミサイルへ目標情報を送ることで、2目標同時追尾・同時射撃能力を実現した。また、改修型の「81式短距離地対空誘導弾（C）」（SAM-1C / 短SAM改）では、赤外線/可視光画像誘導の「光波弾」に加え、アクティブ・レーダー誘導方式の「電波弾」が開発され、悪天候や電子妨害下でも高い対処能力を発揮する構造が確立された。

運用実績と評価

1981年の制式化以降、1982年より陸上自衛隊の各師団直轄の高射特科大隊（隊）へ配備が開始され、1990年までに陸上の全師団へ配備が完了した。また、1983年からは航空自衛隊の基地防空隊へも「81式短距離地対空誘導弾(A)/(B)」として順次制式導入された。実地演習においては、静内対空射撃場などでの実弾射撃訓練で高速目標に対する高い命中精度と安定した運用信頼性が証明された。高射機関砲とホークの中間域を埋める近接防空火器として具体的に機能した。陸上自衛隊では、耐電子妨害能力や射程（約7,000mから10,000mへ）を延伸させた改修型SAM-1C（短SAM改）へ順次更新された。登場から長年にわたり師団防空および重要拠点の低空防衛アセットとして運用され、後継となる11式短距離地対空誘導弾や基地防空用SAMへの移行が進む現代においても、日本の低空防衛体制を構成した基幹システムとして評価されている。

Official Name (正式名称):	81式短距離地対空誘導弾 / Type 81 surface-to-air missile
Country of Origin (開発国):	日本
Manufacturer (製造メーカー):	東芝（誘導弾システム主契約）
Designed (設計年):	開発設計は、防衛庁技術研究本部（現・防衛装備庁）と東芝などの手によって1960年代の後半（資料によっては1960年）から開始され、長期にわたる開発・試作期間を経て1981年（昭和56年）に正式に制式化され、翌年の1982年（昭和57年）から陸上自衛隊の各師団へ、1983年（昭和58年）からは航空自衛隊の基地防空用などへ順次導入されたことで正式に運用を開始
Primary Operators (主な運用組織):	日本：陸上自衛隊（野戦特科・高射特科および基地防空の軍種において配備。陸上自衛隊では、後継である「11式短距離地対空誘導弾」への段階的な完全置換プロセスを進めている最中の過渡期として、第1高射特科大隊や第6高射特科大隊などの各師団・旅団隷下の高射特科部隊に改良型である「81式短距離地対空誘導弾(C)（短SAM改）」が一部現役で残存・部隊運用中）、航空自衛隊（航空自衛隊においては、基地防空隊（千歳、三沢、小松、築城、新田原等の各基地防空部隊）や航空警備隊などの防空・警備武装組織において、後継の「基地防空用中距離地対空誘導弾」への完全更新が進むまでの過渡期として、初期型（A型・B型）が未だ拠点防空アセットとして現役維持されている）
Type (種類):	短距離地対空誘導弾
Caliber / Diameter (口径／ミサイル直径):	160mm
Guidance System (誘導方式):	初期・中間型（A型/B型）：赤外線パッシブ・ホーミング方式／改良型（C型）：光波弾（赤外線・可視光画像誘導）および電波弾（アクティブ・レーダー・ホーミング方式）の2種類を使い分け
Overall Length (全長／キャニスターサイズ):	ミサイル単体全長 2,700mm (改良C型の電波弾は2,850mm)
Wingspan (翼幅):	600mm
Weight (重量／総システム重量):	ミサイル単体重量約100kg (改良C型の電波弾は約105kg) 総システム重量は非公表（ただし、73式大型トラック（現在の3 1/2tトラック）をベースにした発射機車両に4発を装填・運用）
Flight Speed (飛翔速度):	最大速度マッハ2.4
Effective Range (有効射程):	最大射程約7,000m (改良C型ではロケットモーターの改良などにより、最大射程が約10,000m（10km）程度まで延伸)
Warhead & Propulsion (弾頭／推進方式):	9.2kg 高性能爆風破片効果弾頭 (近接信管・衝撃信管付き) ／推進方式：1段式固体燃料ロケット・モーター
