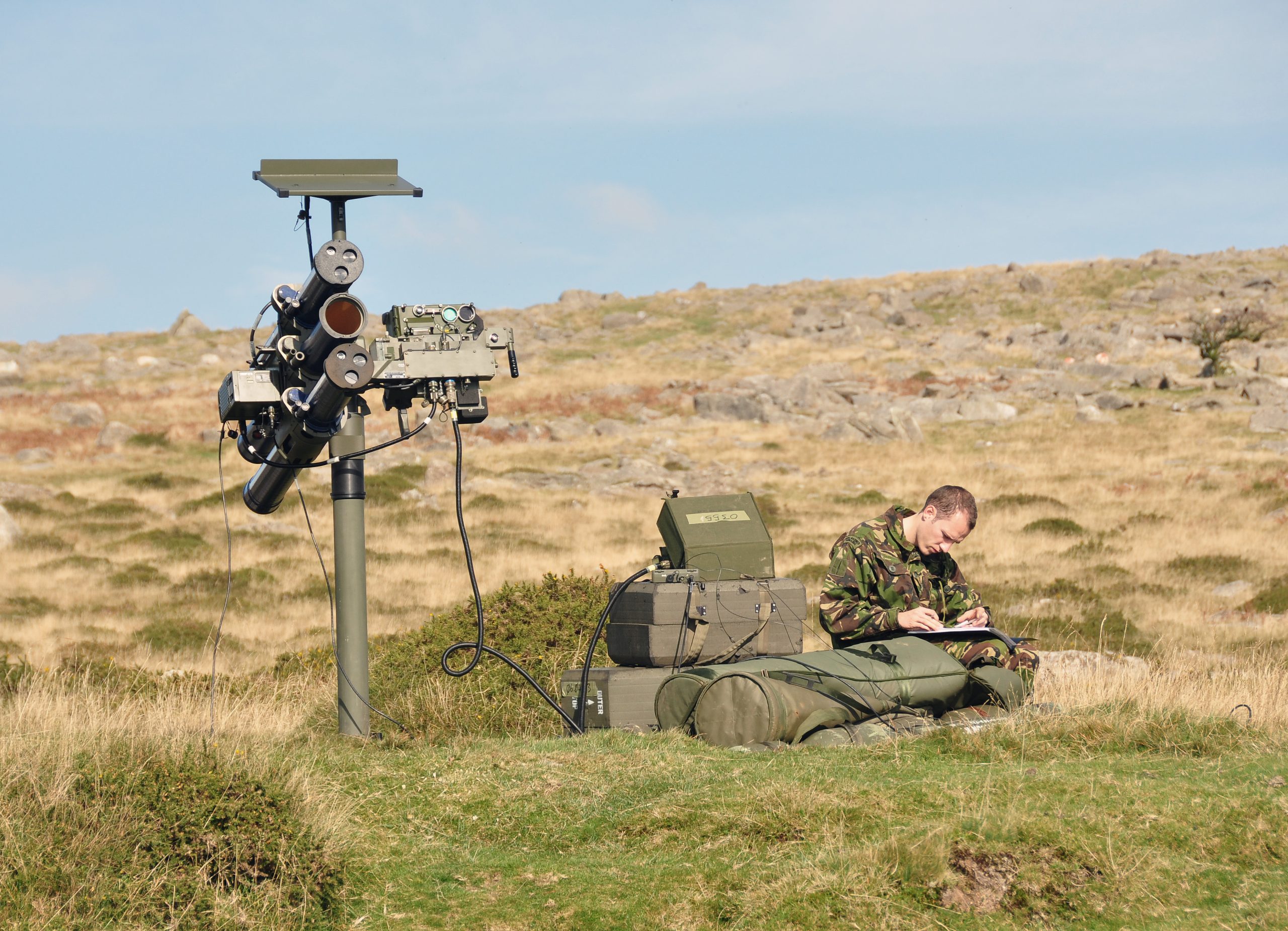

Starstreak LML (Lightweight Multiple Launcher) / LML NG (Lightweight Multiple Launcher Next Generation) Specs & Technical Data

概要と開発の背景

Starstreak LML（Lightweight Multiple Launcher）は、1990年代前半にイギリスのShorts Missile Systems（現 Thales Air Defence）が開発し、1997年よりイギリス陸軍へ導入された三脚ペデスタル設置型の多連装近距離地対空ミサイル発射システムである。開発の背景には、従来歩兵が単体で肩掛け運用（MANPADS）していたJavelinやStarburst地対空ミサイルにおいて、射手の身体的負担が大きい点や、1目標との交戦後に再装填の時間を要し、複数の低空侵入目標に対する即応連射能力が不足していたという課題が存在した。また、完全車載型の自走式防空システム（Stormer HVM等）では空輸性や不整地・高地陣地への可搬性に制限があった。これらを解決し、拠点や小型車両後部、基地周辺へ数分で設置でき、3発のStarstreak HVM（またはMartlet/LMM）を即応装填して複数目標へ連続対空打撃を加える軽量かつ柔軟な対空火器として本システムが開発された。

構造と技術的特徴

構造上の最大の特徴は、分解・可搬が容易な高強度マグネシウム・アルミニウム合金製三脚（ペデスタル）と、最大3基の密閉キャニスター弾頭を同時装着できる旋回発射頭（Traverse Head）、および共通の光学・熱画像火器管制ユニット（Aiming Unit）で構成されている点にある。射手は設置された座席に着座（または立位操作）し、広視角光学シーカーとレーザービームライディング誘導ユニットを用いて1目標へ射撃後、数秒のインターバルで即座に2発目・3発目を異なる目標へ旋回・連続発射できる。肩掛け式発射機（MANPADS）が照準器を含め全重約20kg近くに達し単発射撃毎に再装填を要するのに対し、LMLは固定架台による卓越した照準安定性と、連続交戦（クイック・サクセッション射撃）能力を獲得している。また、Land Rover等の軽車両後部荷台への直接固定設置に対応し、車両自走型と陣地設置型の両形態を迅速に行き来できる設計工夫が施されている。

運用実績と評価

1997年のイギリス陸軍配備開始以降、Starstreak LMLはイギリス陸軍（第12・第106王立砲兵連隊等）をはじめ、マレーシア陸軍、インドネシア軍（ForceSHIELD統合防空システムの一部）、南アフリカ陸軍、タイ王立陸軍、ならびに軍事支援として供与されたウクライナ軍などで制式導入・運用されている。実際の運用においては、重要拠点・飛行場の近接防空（VSHORAD）、野外陣地の防空網構築、ならびにウクライナ紛争における低空侵入ヘリコプターや巡航ミサイル、無人航空機（UAV）に対する陣地防空ミッションへ投入された。肩掛け型に比べ連続射撃と熱画像照準による夜間交戦が容易であり、マッハ3.0超の超高速ミサイルとの組み合わせによる極めて高い即応迎撃能力が前線で実証された。近年はより軽量化され2発装填・自動追尾機能を備えた「LML NG（Next Generation）」やMartlet（LMM）との共通運用仕様へ進化を遂げており、基地防空・野戦防空の中核アセットとして第一線で運用が続けられている。

Official Name (正式名称):	Starstreak LML (Lightweight Multiple Launcher) / LML NG (Lightweight Multiple Launcher Next Generation)
Country of Origin (開発国):	イギリス
Manufacturer (製造メーカー):	Thales Air Defence (旧 Shorts Missile Systems)
Designed (設計年):	Starstreak LML（軽量複数連装発射機）は1980年代（1984年開発開始）より設計が行われ、2000年9月に運用が開始された。一方、StarstreakおよびMartlet（LMM）の双方に対応する次世代型のLML NG（Lightweight Multiple Launcher – Next Generation）の個別の設計年および運用開始年については詳細不明。
Primary Operators (主な運用組織):	イギリス：イギリス陸軍 (第12王立砲兵連隊、第106王立砲兵連隊等／HVM LML、LML NG)、イギリス海兵隊(第30情報開拓群空防小隊等／HVM LML) ウクライナ：ウクライナ軍(ウクライナ陸軍等／英国供与品、LML) インドネシア：インドネシア陸軍(第14防空砲兵大隊「Batalyon Arhanud 14」等／ForceSHIELD統合防空システム構成品としてLML NGを運用) マレーシア：マレーシア陸軍(第417王立砲兵連隊「Rejimen 417 Artileri Diraja」等／ForceSHIELD統合防空システム構成品としてLML NGを運用)、マレーシア空軍(LML NG) タイ：タイ王陸軍(防空砲兵部隊／Starstreak LML) 南アフリカ：南アフリカ陸軍(第10防空砲兵連隊「10 Air Defence Artillery Regiment」／GBADS Phase 2防空システム構成品としてLMLを運用)
Type (種類):	三脚式 / 車載型複数連装地対空・多目的ミサイル発射システム (Lightweight Multiple Launcher / VSHORAD)
Caliber / Diameter (口径／ミサイル直径):	Starstreak 弾体直径 130 mm (5.1 in) Martlet (LMM) 弾体直径 76 mm (3.0 in)［LML NG運用時］
Guidance System (誘導方式):	SACLOS（半自動視線誘導）レーザービームライディング方式 (Semi-automatic line-of-sight laser beam riding)［Martlet運用時はSAL / LBR等に対応］
Overall Length (全長／キャニスターサイズ):	ミサイル単体（Starstreak） 1.397 m (4 ft 7 in / 55 in) / （Martlet） 1.3 m (4 ft 3 in / 51.2 in)
Wingspan (翼幅):	Starstreak 274 mm (10.8 in) Martlet 260 mm (10.2 in)
Weight (重量／総システム重量):	Starstreak ミサイル単体重量 14 kg (30.9 lb) ／発射筒（キャニスター）含む重量 16.82 kg (37.1 lb) ／発射機（三脚架台約 16 kg (35.3 lb) ＋照準ユニット約 19.5 kg (43.0 lb)）未装填時システム重量約 50.5 kg (111.3 lb) ／即応弾3発装填時総重量約 101 kg (222.7 lb) Martlet ミサイル単体重量 13 kg (28.6 lb / 29 lb)
Flight Speed (飛翔速度):	Starstreak 最大速度マッハ3 以上 (More than Mach 3 / 秒速 1,200 m 以上 / 2,684 mph) Martlet 最大速度マッハ 1.5 以上 (More than Mach 1.5 / 約 1,150 mph)
Effective Range (有効射程):	Starstreak 最小射程 300 m (328 yd / 0.19 mi) 〜最大射程 7,000 m (7 km / 4.35 mi) Martlet 最大射程 6 km 〜 8 km (3.7 mi 〜 5.0 mi / 6,561 yd 〜 8,749 yd)
Warhead & Propulsion (弾頭／推進方式):	Starstreak: タングステン合金製子弾（ダーツ）3発（各 0.9 kg (2.0 lb / 32 oz)、内蔵爆薬各 450 g (16 oz)、遅延衝撃信管）／ 2段階固形燃料ロケットモーター (Two-stage solid propellant rocket motor) Martlet: 成形炸薬・破片効果複合弾頭 3 kg (6.6 lb / 105.8 oz)（レーザー近接信管 / Laser proximity fuze）／ 2段階固形燃料ロケットモーター (Two-stage solid propellant rocket motor)
