79式対舟艇対戦車誘導弾 / Type 79 Jyu-MAT Specs & Technical Data

概要と開発の背景

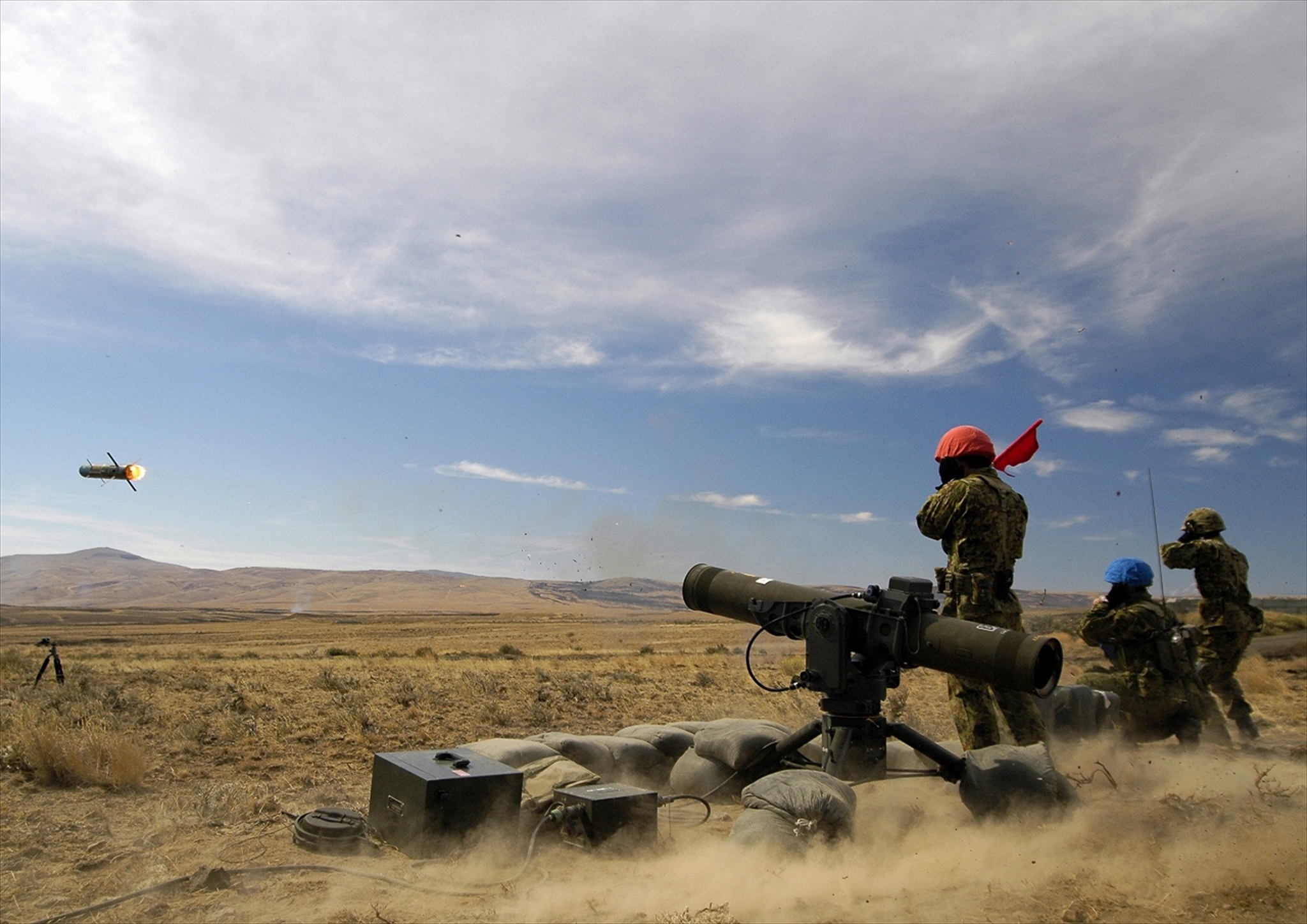

79式対舟艇対戦車誘導弾（79重MAT / KAM-9）は、1960年代半ば（1964年）から防衛庁技術研究本部（現：防衛装備庁）と川崎重工業（Kawasaki Heavy Industries, Ltd.）によって開発が進められ、1979年に陸上自衛隊へ制式採用された重対戦車・対舟艇誘導弾システムである。日本が初めて開発した第1世代の64式対戦車誘導弾（64MAT）は、手動有線誘導（MACLOS）方式による操作の難しさや低速度、短射程が課題となっていた。さらに、島国である日本の防衛環境において、着上陸を企図する敵の上陸用舟艇を水際で阻止する遠距離水際撃破能力と、上陸後の敵装甲目標を遠距離で破砕する対戦車火力を一元的に統合した新装備の整備が強く求められた。これを受け、世界に先駆けて対舟艇・対戦車の二重の目標対処能力を備えた第2世代の重誘導弾として開発が進められた。

構造と技術的特徴

構造上の最大の特徴は、対象目標に応じて「対舟艇榴弾」と「対戦車榴弾」の2種類の弾頭を選択・使い分けるシステム構造を採用している点にある。対舟艇戦闘では、上陸用舟艇の船体を貫通した後に内部で炸裂する遅延信管・磁気信管を備えた半徹甲榴弾を使用し、対戦車戦闘では均質圧延鋼板を貫徹する成形炸薬弾頭（HEAT）を使用する。誘導方式には赤外線半自動有線誘導（SACLOS）方式を採用しており、射手は光学照準器の照準線を目標に合わせ続けるだけで、弾体後部のキセノンランプから発せられる赤外線ビーコンを照準器が検知し、有線制御線を通じて自動補正信号を発射体へ伝送する。弾体重量は33kgと歩兵携行用としては極めて大型で重いが、目標に対して高い破壊力を及ぼす設計となっている。発射機と照準器は最大50m離して離隔設置することが可能であり、射手の安全性を高める構造が採られている。

運用実績と評価

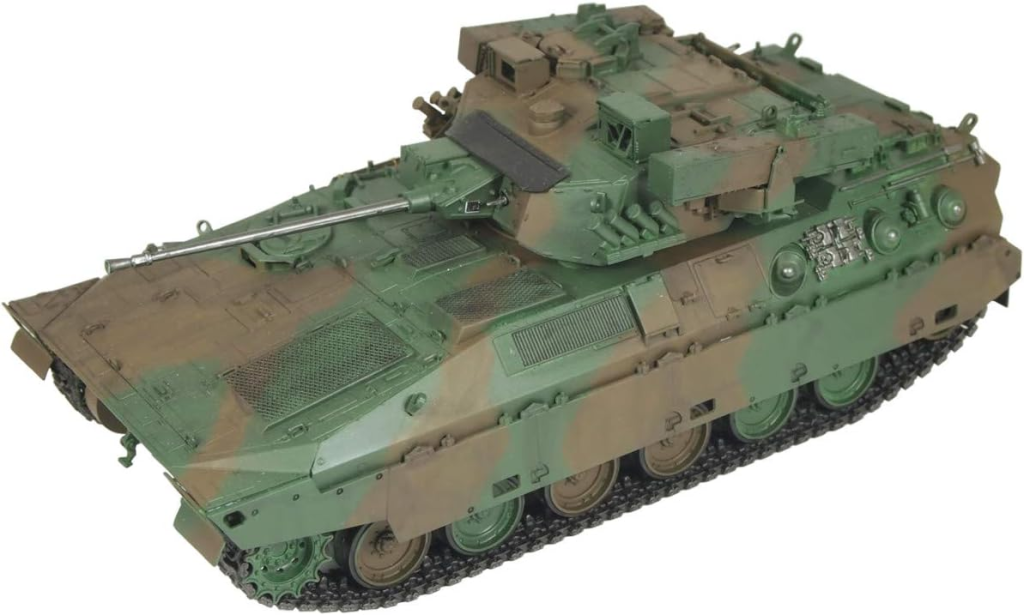

1979年の制式化以降、陸上自衛隊の各方面隊直轄の対戦車隊や普通科連隊の対戦車小隊へ配備され、日本の沿岸防衛および対戦車防衛の主力火器として制式運用された。地上運用においては73式小型トラックや1/4tトレーラーにシステム一式を積載して移動展開する運用体制が採られた。また、1989年に制式化された89式装甲戦闘車（三菱重工業 / Mitsubishi Heavy Industries, Ltd.製）の砲塔両側面に装甲保護型2連装発射機として標準装備され、機械化歩兵部隊の自走遠距離火力としても機能した。洋上舟艇に対する効果的な阻止能力と、約4,000mの長射程から繰り出される高い火力が評価された。1990年代以降は、後継となる96式多目的誘導弾システムや中距離多目的誘導弾への更新が進められているが、日本の水際防衛コンセプトを具現化した重要アセットとして長年にわたり配備された。

Official Name (正式名称):	79式対舟艇対戦車誘導弾 / Type 79 Jyu-MAT
Country of Origin (開発国):	日本
Manufacturer (製造メーカー):	川崎重工業
Designed (設計年):	開発は1964年から開始、1968年から本格的な設計・試作期間を経て1978年9月20日に制式採用（制式化）、1980年からの初期量産を経て1984年に陸上自衛隊の沿岸防備部隊等への配備を皮切りに正式な運用を開始
Primary Operators (主な運用組織):	日本：陸上自衛隊（※各方面隊の普通科連隊対戦車小隊や元対戦車中隊などの野戦特科・普通科部隊に地上設置型を配備。また、派生品として本ミサイルを車載用として一体化させた発射装置が「89式装甲戦闘車」の砲塔側面に制式採用され、第11普通科連隊などの機械化歩兵部隊を中心に運用中）
Type (種類):	対戦車誘導弾／対舟艇誘導弾 (多目的ミサイルシステム)
Caliber / Diameter (口径／ミサイル直径):	152mm (または153mm)
Guidance System (誘導方式):	赤外線半自動有線誘導方式 (SACLOS：光学照準と赤外線追尾による有線指令誘導)
Overall Length (全長／キャニスターサイズ):	約1,570mm (または1,500mm)
Wingspan (翼幅):	展開時330mm (誘導翼および安定翼のポップアップ式計8枚)
Weight (重量／総システム重量):	ミサイル単体重量約33kg ／発射筒含む全備重量42kg (地上設置時発射機や照準器等を含む総システム重量は約278kg)
Flight Speed (飛翔速度):	最大速度約200m/s (時速約720km)
Effective Range (有効射程):	最大有効射程約4,000m
Warhead & Propulsion (弾頭／推進方式):	対戦車用：成形炸薬弾頭（HEAT）／対舟艇用：磁気信管付き爆風破片効果弾頭（HEAS）／推進方式：固形燃料ロケット・モーター
