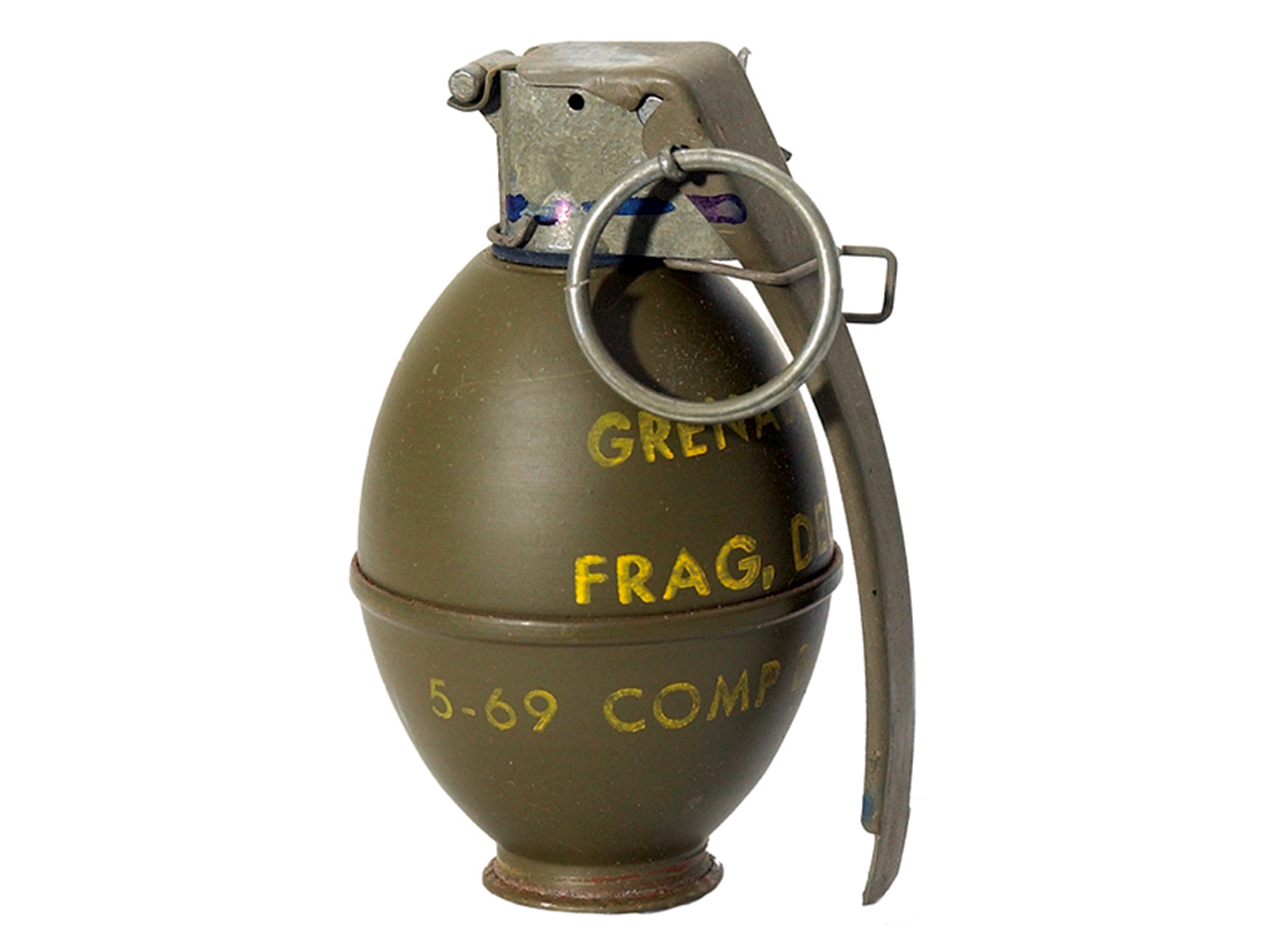

M26A1 fragmentation hand grenade Specs & Technical Data

概要と開発の背景

M26A1 Fragmentation Hand Grenadeは、1950年代にアメリカ陸軍のU.S. Army Ordnance CorpsおよびPicatinny Arsenalが中心となって開発した歩兵用破片手榴弾である。開発の背景には、第二次世界大戦においてアメリカ軍の主力を担っていた旧式のMk 2破片手榴弾（通称「パイナップル」）における運用上の問題と性能不足が存在した。鋳鉄製ボディを持つMk 2は、爆破時に生じる破片の大きさが不均一であり、意図した範囲へ均一に破片を飛散させることが困難であったほか、重量や構造の面でも握りやすさや投擲精度に課題を残していた。これらを解決するため、近代的な工業技術を取り入れた実験型手榴弾T38の開発が進められ、1952年にM26として正式採用された。さらに、全内部爆薬への確実な点火を達成するための改修が施され、性能向上型として誕生したのがM26A1である。

構造と技術的特徴

構造上の最大の特徴は、プレス成型された2枚の薄肉鋼板（スチールシェル）で構成される卵形・レモン型の外郭内部に、刻み目（ノッチ）加工が施された角型断面の鋼製コイル（ノッチド・フラグメンテーション・コイル）を配置している点にある。爆発時にはこのコイルが規則正しく破断し、約1,150個の均一な高速破片となって全周へ均等に飛散することで、予測可能な高密度の加害半径を形成する。主爆薬には約155g（5.5オンス）のコンポジションB（Composition B）が充填されており、M26A1では信管胴部の周囲に約8.5g（0.3オンス）のテトリル・ブースターペレットを追加配置する改修が施された。これにより、主爆薬への確実な点火が達成され、爆破不完全のリスクが排された。信管には作動信頼性の高いM204A1またはM204A2パイロテクニック遅延信管を採用しており、安全ピンを引き抜き安全レバーが脱落してから約4.0秒から5.0秒の正確な遅延時間で着火・爆発する仕組みとなっている。

運用実績と評価

制式配備以降、M26A1はアメリカ陸軍およびアメリカ海兵隊の主力破片手榴弾として、朝鮮戦争末期からベトナム戦争にかけて広範に実戦投入された。高密度かつ均一な破片効果と手になじむレモン型の形状は前線の兵士から高く評価された。ベトナムの密林地帯（ジャングル）における過酷な運用において、蔓や枝への接触による安全レバーの不意の脱落を防ぐため、スプリング鋼製の安全クリップ（通称ジャングル・クリップ）を追加したモデルがM61として再制式化された。本火器の優れた設計思想は高く評価され、イギリス軍のL2A1/L2A2シリーズ、西ドイツ軍のDM41、オーストラリア軍、カナダ軍、イスラエル国防軍など、世界各国の防衛機構でライセンス生産や模倣設計が行われた。後継となるM67破片手榴弾へ主力の座を譲るまで、20世紀後半の歩兵用近接火器における世界的スタンダードとして確固たる地位を築いた。

Official Name (正式名称)	M26A1 fragmentation hand grenade
Country of Origin (開発国)	アメリカ合衆国
Manufacturer (製造メーカー)	米陸軍国営弾薬工廠（Iowa Army Ammunition Plant, Milan Army Ammunition Plant など）および運営委託防衛事業者（Day & Zimmermann, Mason & Hanger 等）、その他各種ライセンス生産
Designed (設計年)	開発（設計）は1949年1月に開始されて1952年に制式化、基本型であるM26は1953年から部隊への運用が開始されたほか、その改良型であるM26A1は1950年代後半までに米軍の主要装備として導入され1965年以降のベトナム戦争などで広く運用された
Primary Operators (主な運用組織)	イスラエル：イスラエル国防軍（M26A2ベースのM26および安全信管を改良したM26IMを運用中）フィリピン：フィリピン軍、フィリピン国家警察特殊行動隊（PNP-SAF）コロンビア：コロンビア陸軍（軍事産業公社INDUMILによる現地生産品を含む）ブラジル：ブラジル陸軍オーストラリア：オーストラリア陸軍（M26A1およびM26A2をライセンス生産・運用）ポルトガル：ポルトガル軍（M26A1のライセンス生産品であるM312を生産・運用）南アフリカ：南アフリカ国防軍（ポルトガル製M312派生のM963およびM26 HE Hand Grenade等を生産・運用）朝鮮民主主義人民共和国：朝鮮人民軍（特殊部隊等で運用）大韓民国：大韓民国国軍日本：陸上自衛隊（旧Mk IIの後継として採用され、現在も手りゅう弾投てき訓練および部隊装備として現役運用中）台湾：中華民国軍チリ：チリ軍グアテマラ：グアテマラ軍ニュージーランド：ニュージーランド軍（M61バリアントを運用）ニカラグア：ニカラグア軍パキスタン：パキスタン軍リベリア：リベリア軍ルワンダ：ルワンダ政府軍（1992年に南アフリカ製M26が供給）ナイジェリア：ナイジェリア軍（ナイジェリア内戦時にイギリス製L2シリーズが供給）エチオピア：エチオピア帝国軍（朝鮮戦争時に使用）南ベトナム：南ベトナム共和国軍（米国の支援によりM26/M26A1を配備・運用）アメリカ合衆国：アメリカ陸軍、アメリカ海兵隊（ベトナム戦争等で標準運用し、現在はM67へ更新・退役済み）カナダ：カナダ軍（M26、M26A1、M61等を運用し、2000年にC13へ更新済み）イギリス：イギリス軍（M26A1のコピー品であるL2シリーズを運用し、2000年代にL109A1へ更新済み）ドイツ：ドイツ連邦軍（旧西ドイツ時代にM26A1のローカル生産品DM41を運用し、1978年にDM51へ更新済み）
Type (種類)	破片手榴弾（Fragmentation Hand Grenade）
Filler Type (炸薬・内蔵化学物質の種類)	Composition B（コンポジションB）、Tetryl（テトリルペレット）
Filler Weight (炸薬・薬量)	Composition B：約 156 g – 164 g (5.5 oz – 5.75 oz)、テトリルペレット：約 8.5 g (0.3 oz)
Fuze Type (信管方式)	延期信管（Pyrotechnic delay fuze：M204A1 / M204A2）
Delay Time (遅延時間)	4.0 – 5.0 seconds
Dimensions (外寸)	全長約 99 mm (3.9 in) × 直径約 57 mm (2.25 in)
Total Weight (総重量)	約 454 g (16 oz / 1 lb)
Effective Radius (有効加害・効果半径)	有効加害半径約 15 m（中心効果半径約 5 m）
Deployment Method (投擲・運用方式)	手動投擲（Hand-thrown） ※M7等のアダプターを使用したライフル投射（Rifle projection）も可能
