概要と開発の背景
FN40GL EGLM(Enhanced Grenade Launcher Module)は、2000年代初頭にベルギーのFN Herstalが開発し、2000年代半ばよりアメリカ特殊作戦軍(USSOCOM)をはじめとする各部隊に導入された40mm口径のアドオン・スタンドアロン兼用グレネードランチャーである。アメリカ陸軍や特殊作戦部隊で長年使用されてきた従来型M203グレネードランチャーの設計上の制限や操作性・装填性における課題を解決し、新たに開発されたFN SCARライフルシステムへ完全統合する目的で開発がスタートした。従来型のM203では前方にバレルをスライドさせて装填する構造上、特殊な長尺弾薬や特殊榴弾の装填が難しいという問題があった。また、発射のたびにグリップから手を離して持ち直す必要性や、トリガー位置の不便さが指摘されていたため、人間工学(エルゴノミクス)の全面刷新と多様な40mm低速・中速弾薬への即時対応を目指した次世代の小隊・分隊火力支援アセットとして開発が進められた。
構造と技術的特徴
構造上の最大の特徴は、前方にスライドするのではなく側方にスイングアウト(左右どちらの側へもスイング開閉可能)する回転閉鎖式の装填機構(側方開閉式チャンバー)を採用している点にある。これにより、NATO標準の40×46mm低速グレネード弾はもちろん、従来型ランチャーでは全長の兼ね合いから装填できなかった長尺の特殊弾薬や最新型弾薬もスムーズに装填・運用できる。作動機構にはダブルアクショントリガーが組み込まれており、万一の不発時にもコッキング操作を行うことなく連続して操作できる。ライフル装着時(SCAR-L用・SCAR-H用それぞれのトリガーモジュールを用意)には、ランチャーのトリガーがライフルのトリガー真下に位置するよう設計されているため、射手は人差し指を下へ移動させるだけでグリップ位置を変えずに素早く操作可能である。さらに、伸縮式ストックとピカティニー・レール、ピストルグリップを備えたスタンドアロン(独立型)ストックフレーム(FN40GL-S)へ素早く組み替えて単体火器としても運用できる柔軟なモジュラー構造を備えている。
運用実績と評価
2000年代半ばのアメリカ特殊作戦軍(USSOCOM)におけるSCAR採用に伴い、「MK 13 Mod 0」の制式名称でアメリカ軍の各種特殊作戦部隊に導入された。各種作戦行動へ実戦投入され、M203と比較して大幅に向上した操作性と側方スイング開閉機構による長尺特殊弾薬の装填容易性が前線部隊で高く評価された。特にSCARアサルトライフルと一体化した際の手元トリガー配置による即時対応能力や、短時間で独立型ランチャー(FN40GL-S)へと換装できるモジュール構造の利便性が信頼されている。アメリカ軍のみならず、FN SCARを制式採用したベルギー軍や他各国の特殊部隊・精鋭部隊でもアドオン用およびスタンドアロン用火器として導入が進んだ。現在においても、歩兵分隊の即応火力支援を支える高性能40mmグレネードランチャーシステムとして世界各国の機関で運用が続けられている。
| Official Name (正式名称) | FN40GL Enhanced Grenade Launcher Module (EGLM) |
| Country of Origin (開発国) | ベルギー |
| Manufacturer (製造メーカー) | FN Herstal(米軍向け供給:FN America) |
| Designed (設計年) | FN F2000用のGL1発射器の構造をベースにFN SCARのアクセサリー要件として2004年に設計開発が開始され、同年に製造がスタートしてアメリカ特殊作戦軍(USSOCOM)による実戦テストが実施されたのち、2009年に「Mk 13 Mod 0」としてアメリカ特殊作戦部隊への最初の公式引き渡しと配備が行われたことで本格的な実戦運用を開始 |
| Primary Operators (主な運用組織) | アメリカ合衆国:アメリカ特殊作戦軍(USSOCOM)傘下の各特殊部隊(アメリカ陸軍特殊部隊「グリーンベレー」、第75レンジャー連隊、アメリカ海軍特殊部隊「Navy SEALs」など)にて、FN SCAR(Mk 16/Mk 17)ライフルとシステム統合された米軍制式モデル「Mk 13 Mod 0」、およびスタンドアローン構成(独立型)を主力現役運用中 ベルギー:ベルギー陸上構成部隊(特殊作戦連隊/Special Operations Regiment、および各パラコマンド・軽歩兵大隊)にて、FN F2000用の旧型から更新され、主力小銃FN SCAR-Lの下部に直接マウントする分隊支援火器、およびスタンドアローン火器として「FN40GL」を標準現役運用中 ポルトガル:ポルトガル陸軍(第4砲兵連隊、各空挺旅団、機械化歩兵旅団などの地上戦闘部隊)にて、軍の小火器近代化プログラムに伴い、FN SCAR小銃と同時に公式調達された約2,000ユニット以上の「FN40GL」フリートを歩兵分隊の標準擲弾発射器として現役運用中 マレーシア:マレーシア海軍特殊部隊(PASKAL)およびマレーシア国家警察特殊部隊(Pasukan Gerakan Khas)にて、海上対テロ作戦および人質救出任務等に配備されているFN SCAR-H/SCAR-Lのアンダーバレルマウント火力、およびスタンドアローンアセットとして「FN40GL」を現役運用中 リトアニア:リトアニア国軍(陸軍・各歩兵旅団および特殊作戦部隊)にて、西側規格およびNATO相互運用性強化の一環としてFN SCAR-H(特等射手・狙撃用)と併せて限定公式導入された「FN40GL」を現役運用中 ペルー:ペルー陸軍(各特殊作戦旅団、および対ゲリラ不正規戦部隊)にて、ジャングルおよび山岳地帯での作戦用として導入されたFN SCARファミリーの統合兵装システムとして、公式購入された「FN40GL」を現役運用中 |
| Type (種類) | アンダーバレル/スタンドアローン式 グレネードランチャー(擲弾発射器) |
| Caliber (口径) | 40x46mm Low-Velocity(低速擲弾規格) |
| Action (作動方式) | 単発式(Single-shot)/ 前方スライド・左右スイング開閉式(Breech-loading, barrel slides forward and swivels left or right ※手動でバレルラッチを解除し、砲身を前方にスライドさせたのち左右どちらへもスイングさせて砲尾から手動装填・排殻を行う方式。ダブルアクション駆動のトリガー機構を備える) |
| Overall Length (全長) | ライフルマウント(装着時):311 mm (12.25 in) スタンドアローン(専用ストック装着・展開時):528 mm (20.78 in) / ストック折り畳み時:351 mm (13.81 in) |
| Barrel Length (銃身長) | 244 mm (9.6 in) |
| Weight (重量) | ライフルマウント仕様(単体):1.04 kg (2.3 lbs) スタンドアローン仕様(専用ストック・マウントアセンブリ含む):2.68 kg (5.91 lbs) |
| Rate of Fire (発射速度) | 毎分 5発 〜 7発(装填、照準、排殻を手動で繰り返す実戦的な目安速度。ボルトアクションや自動火器のような機械的連射サイクル(rpm)を持たない単発手動装填式である) |
| Effective Range (有効射程) | 点目標(特定の窓や車両など):100 m 面目標(敵の陣地や部隊集団など):300 m 〜 400 m |
| Feed System (給弾方式) | 手動単発砲尾装填(1発ごとに砲尾を開き、手動で1発ずつ直接薬室へ挿入する。マガジンなどの外部給弾機構は存在しない) |
OPERATING FORCES / 運用国・軍種
PR:関連商品
画像の引用元

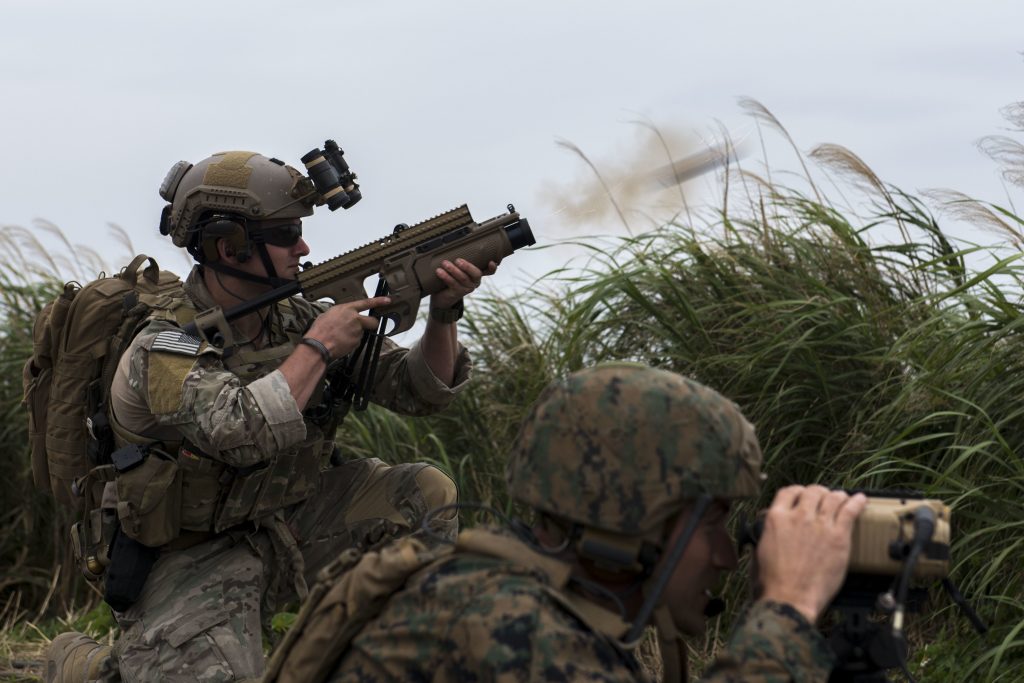

- By Senior Airman John Linzmeier – https://www.dvidshub.net/image/3223801/air-ground-attacks-coordinated-320-sts-5th-anglico, Public Domain, https://commons.wikimedia.org/w/index.php?curid=57985686
