概要と開発の背景

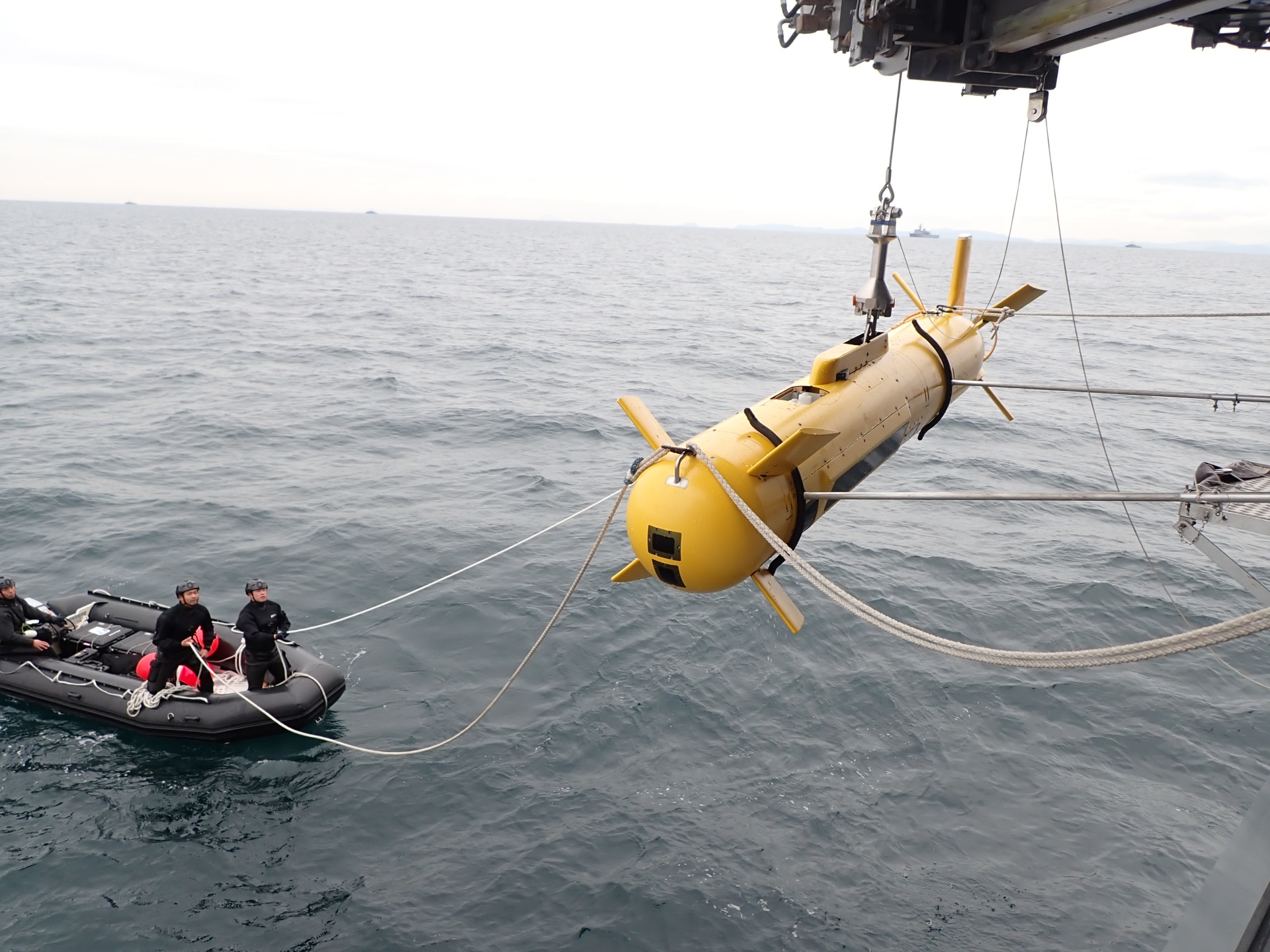

OZZ-5 自律型水中航走式機雷探知機は、防衛省技術研究本部(現 防衛装備庁)が開発し、三菱重工業が主契約者として製造した海上自衛隊の自律型無人水中航走体(UUV/AUV)である。開発の背景には、近年の対機雷戦における脅威の高度化と複雑化が存在した。形状工夫や非磁性化により探知を免れるステルス性の沈底感応機雷に加え、潮流や海底地形によって波浪・海底の泥中に深々と潜り込む埋没機雷が出現したことで、従来の艦艇搭載ソナーや対機雷作業員(潜水員)による探査手法では確実な探知・識別が極めて困難となった。有人艦艇を危険な機雷原へ直接進入させる作戦上のリスクを排し、離隔した安全水域から無人アセットを投下して広い海域の海底および泥中に潜む危険物を自律的に探索・識別する新たな装備獲得ニーズに応えるため、2008年度からの基礎研究を経て2013年度から2016年度にかけて開発試作が実施され、2017年度に制式装備化された。
構造と技術的特徴
構造上の最大の特徴は、日本電気(NEC)が新規開発した低周波合成開口ソナー(LFSAS)と、フランスのThales製高周波合成開口ソナー(HFSAS「SAMDIS」)という波長の異なる2周波合成開口ソナーを、世界で初めて単一の航走体へ同時統合した点にある。低周波ソナーで海底泥中に深く埋没した目標の透過探査像を捕捉し、高周波ソナーで海底露出目標や地形の超高分解能3D画像を取得してこれらを統合解析することで、従来の単一ソナーでは不可能な沈底・埋没機雷の高精度な同時識別を達成している。胴体直径533mm(標準21インチ魚雷サイズ)、全長4.0mのコンパクトな複合材製船体には、高い制御能力を持つ前後配置のX型操舵翼が全装され、高度な姿勢制御アルゴリズムとの組み合わせにより極低速時や複雑な潮流下でもブレのない安定した航走姿勢を維持する設計配慮がなされている。船内には大容量リチウム二次電池、慣性航法装置(INS)、ドップラー・ベロシティ・ログ(DVL)が組み込まれ、高度な自己位置検出能力を備えている。
運用実績と評価
2017年度の装備化承認以降、OZZ-5は海上自衛隊のあわじ型掃海艦やもがみ型護衛艦(FFM)の基幹対機雷戦アセットとして制式配備・運用されている。実際の運用においては、もがみ型護衛艦から自律型無人水上艇(USV)とセットで投入され、直上を並走するUSVと水中音響通信でリアルタイムにデータをやり取りしながら、広域の海底探索タスクを自動遂行している。世界初となる2周波合成開口ソナーの自律統合技術および埋没機雷探知性能は諸外国の防衛機関からも極めて高く評価され、フランス海軍との「日仏共同機雷探知技術高度化事業」へと発展した。航走中の機内リアルタイム合成開口処理機能の付加など継続的な性能向上が進められており、危険水域へ人員を立ち入らせない日本の次世代無人機雷戦ドクトリンを主導する基幹アセットとして確固たる地位を確立している。
| Official Name (正式名称) | OZZ-5 自律型水中航走式機雷探知機 |
| Country of Origin (開発国) | 日本 |
| Manufacturer (製造メーカー) | 三菱重工業(搭載ソナー開発:日本電気(NEC)、Thales) |
| Designed (設計年) | 開発および設計は2013年度から2016年度にかけて防衛省技術研究本部のもとで実施され、2017年度に自律型水中航走式機雷探知機として装備化され運用が開始された |
| Primary Operators (主な運用組織) | 日本:海上自衛隊(掃海隊群、水上艦隊等 / あわじ型掃海艦、もがみ型護衛艦搭載) |
| Displacement (排水量):基準排水量 / 満載排水量 | 小型無人潜水機のため排水量規定なし 重量:約 900 kg |
| Dimensions (寸法):全長、最大幅、喫水 | L: 4,000 mm(全長) W: 533 mm(直径) 最大潜航深度: 不明 |
| Propulsion (機関): | リチウム2次電池 |
| Speed (速力): | 最大速力 7 kt |
| Range (航続距離): | 4 kt巡航時 航走時間 9時間 |
| Complement (乗員数): | None |
| Sensors and Processing Systems (センサー・レーダー): | 低周波合成開口ソーナー(LFSAS)、高周波合成開口ソーナー(HFSAS / Thales製SAMDIS)、INS(慣性航法装置)、DVL(速度計)、GPS |
| Armament (兵装): | None |
| Aircraft Carried (艦載機)、 Carrying capacity(積載能力): | None |
OPERATING FORCES / 運用国・軍種
