SeaFox Mine Disposal System (SeaFox UUV / ROV)

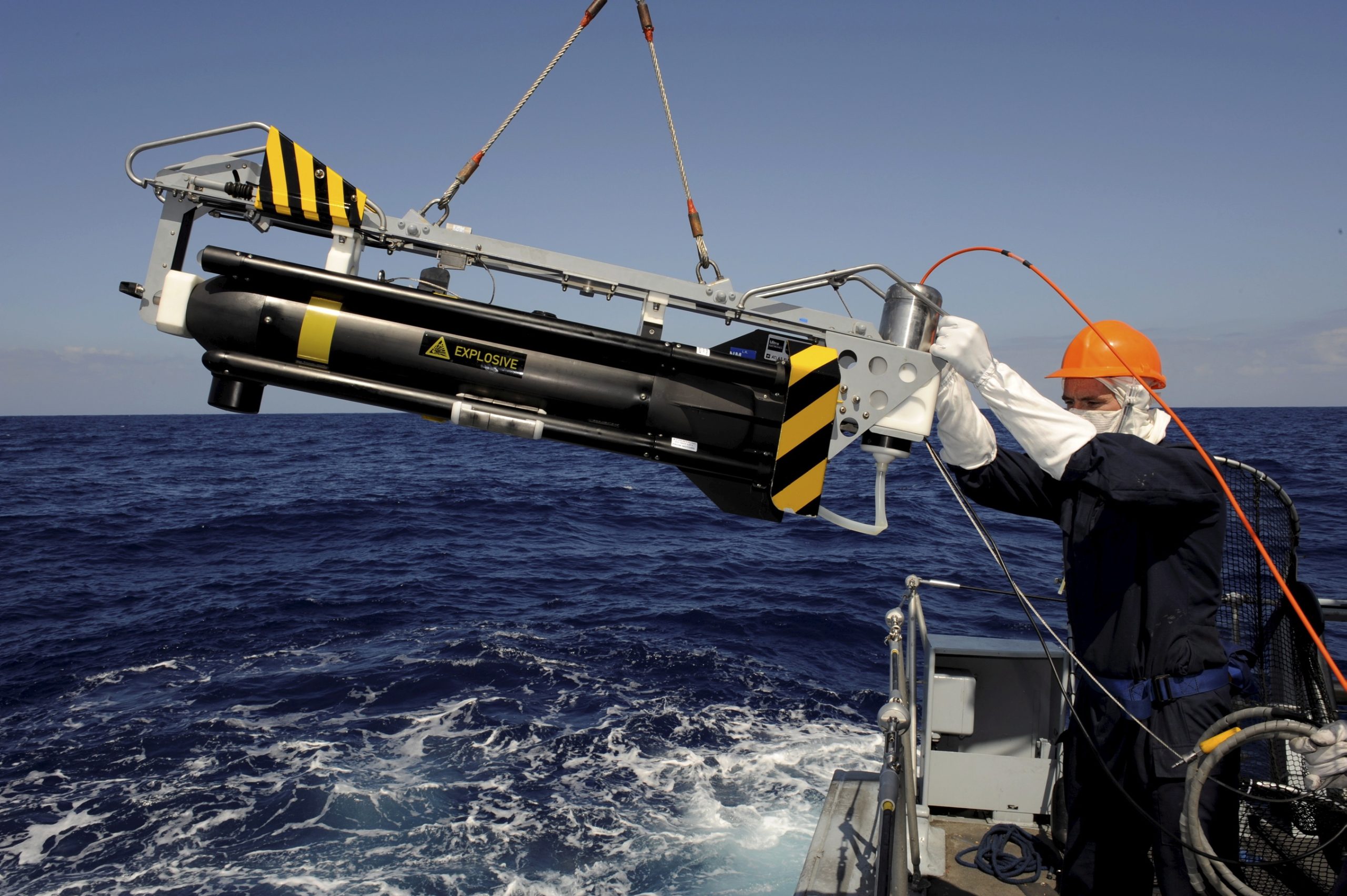

HMS Bangorの機雷処理班(SeaFox)
HMS Bangorの機雷処理班(SeaFox)

概要と開発の背景

SeaFox(シーフォックス / SeaFox Mine Disposal System)は、1990年代半ばにドイツのAtlas Elektronik(現 thyssenkrupp Marine Systems)が開発し、2000年代初頭よりドイツ海軍をはじめ世界各国の海軍で制式導入された使い捨て型(ディスポーザブル型)の有線遠隔操作水中作業艇(ROV)である。開発の背景には、従来の対機雷戦(MCM)における作戦上のリスクと時間的コストの解消という課題が存在した。当時の主流であったダイバー(潜水員)を直接水中へ派遣して処分爆薬を設置する方式や、大型の再利用型ROVで処分爆薬を投下する方式は、過酷な危険水域へ人員を暴露させる懸念が高く、作業完了までに長時間を要していた。冷戦後の浅海域や要衝港湾における機雷脅威へ迅速に対処するため、危険水域への人員立ち入りを排し、小型・軽量な航走体自体を目標機雷へ直接接近させて一回の接近で即時処分(共振爆破)する「ワンショット(使い捨て)方式」による機雷処分システムの開発が進められた。

構造と技術的特徴

構造上の最大の特徴は、光ファイバーケーブルを介した有線遠隔誘導(Wire-guided)方式と、小型軽量な円筒型船体に高精度センサと処分用弾頭を一体化した点にある。全長1.31m、重量約43kgの耐圧複合樹脂製船体には、高解像度の前方監視ソナー(FLS)、CCTV(光学TVカメラ)、高輝度サーチライトが全装され、濁度の高い水中でも目標物体を正確に捕捉・識別する機能を有する。主機関・推進装置には4基の水平プロペラと1基の垂直ホバー・スラスター(計5基の独立モーター)を備え、6ノットの最高速力と強力な複雑潮流下での精密な定位置保持(ホバリング)性能を実現している。戦闘用の「SeaFox C」では目標接近後に内蔵の大口径成形炸薬(Shaped Charge)を作動させ、機雷を自艦ごと確実に無爆化処理するメカニズムが採用されている。また、実爆薬を持たない再利用型の調査・訓練用「SeaFox I(Inspection)」や「SeaFox T(Training)」がラインナップされ、訓練コストの削減と多用途性を両立している。

運用実績と評価

2000年代初頭の制式採用以降、SeaFoxは開発国のドイツ海軍をはじめ、イギリス海軍(Royal Navy)、アメリカ海軍(US Navy)、オランダ海軍、ベルギー海軍、フィンランド海軍など10カ国以上の主要海軍で制式運用されている。実際の運用においては、イギリス海軍のHunt級やSandown級掃海艇、アメリカ海軍のAvenger級掃海艦やMH-60Sヘリコプター(AN/AQS-232 AMNS空投型)の主要対機雷兵装として標準統合された。2011年のリビア沖作戦(オペレーション・ユニファイド・プロテクター)では、イギリス海軍の掃海艇から投入され、港湾周辺に敷設された水中機雷の特定および無爆化タスクを成功裏に遂行した。従来の大型再利用型ROVやダイバー派遣と比較して、危険水域への人員露出を完全に排除した高い安全性、光ファイバー接続によるリアルタイムでの識別から即時処分にいたる処理時間の圧倒的短縮、ならびに水上艦艇や小型ゴムボート(RHIB)、航空機から速やかに展開できる汎用性が防衛当局から極めて高く評価されている。現在も世界中の主要海軍における機雷処分の基幹アセットとして運用が続けられている。

Official Name (正式名称)SeaFox Mine Disposal System (SeaFox UUV / ROV)
Country of Origin (開発国)ドイツ
Manufacturer (製造メーカー)Atlas Elektronik GmbH (Atlas Elektronik)
Designed (設計年)設計年は不明であるが、2001年にイギリス海軍がイラク沖での作戦(Operation Telic)に伴いHMS BangorやHMS Blythへ配備・導入して運用を開始した。
Primary Operators (主な運用組織)イギリス:イギリス海軍(水上艦隊[Surface Fleet]、第1機雷対抗策戦隊[First Mine Counter Measures Squadron / MCM1]、ハント級掃海艇およびサンダウン級機雷掃討艇運用部隊)
アメリカ合衆国:アメリカ海軍(艦隊総軍 / 太平洋艦隊、第14ヘリコプター機雷対抗戦隊[HM-14]、第15ヘリコプター機雷対抗戦隊[HM-15]、アベンジャー級機雷掃海艦およびルイス・B・プラー級遠征水上ベース運用部隊[※米海軍システム名称:AN/SLQ-60 SeaFox / Surface Mine Neutralisation System (SMNS)])
ドイツ:ドイツ海軍(第3機雷掃討戦隊[3. Minensuchgeschwader]、フランクエンタール級機雷掃討艇およびエンスドルフ級掃海艇運用部隊)
オランダ:オランダ海軍(機雷対抗部隊、アルクマール級機雷掃討艇運用部隊)
ベルギー:ベルギー海軍(機雷対抗部隊、トリパルタイト級機雷掃討艇運用部隊)
スウェーデン:スウェーデン海軍(第4護衛艦隊[4th Naval Warfare Flotilla]、コースター級機雷掃討艇運用部隊)
フィンランド:フィンランド海軍(沿岸艦隊[Rannikkolaivasto]、第4水雷戦隊[4th Mine Countermeasures Squadron]、カタンパー級機雷掃討艇運用部隊)
エストニア:エストニア海軍(機雷戦戦隊[Miinisõjadivisjon]、旧英サンダウン級機雷掃討艇[EML Admiral Cowan等]運用部隊)
タイ:タイ王立海軍(機雷戦戦隊[Mine Squadron])
カナダ:カナダ王立海軍(水中作業・機雷処分部隊[Naval Clearance Divers / MCM Operations])
サウジアラビア:サウジアラビア王立海軍(機雷戦部隊、アル・ジャウフ級機雷掃討艇[Al Jawf class]運用部隊)
ルーマニア:ルーマニア海軍(第146機雷掃討戦隊[146th Minehunter Squadron]、旧英サンダウン級機雷掃討艇運用部隊)
ウクライナ:ウクライナ海軍(機雷掃討戦隊、旧英サンダウン級機雷掃討艇[Chernihiv、Cherkasy]および西側供与機雷掃討艇運用部隊)
アラブ首長国連邦:アラブ首長国連邦海軍(機雷対抗部隊[Naval Forces / MCM Forces])
オーストラリア:オーストラリア海軍(機雷対抗能力プロジェクト[MCM Capability Project / Thales統合運用]運用部隊)
Displacement (排水量):基準排水量 / 満載排水量重量: 約 40.0 kg 〜 43.0 kg (約 88.18 lb 〜 94.80 lb) [空中重量/全備重量]
Dimensions (寸法):全長、最大幅、喫水L: 約 1.31 m (約 4.30 ft / 約 51.57 in) [全長]
W: 約 0.39 m 〜 0.40 m (約 1.28 ft 〜 1.31 ft / 約 15.35 in 〜 15.75 in) [最大幅]
D: 約 0.17 m 〜 0.35 m (約 0.56 ft 〜 1.15 ft / 約 6.69 in 〜 13.78 in) [車体全高 / 無人潜水艇のため喫水定義なし。最大潜航深度: 約 300 m (約 984.25 ft)]
Propulsion (機関):電動スラスター推進 (4 × Electric Thrusters / 4基の電動スラスター)
出力: 不明
Speed (速力):最大 6 kt (約 11.11 km/h / 約 6.90 mph) 以上
Range (航続距離):運用ケーブル長: 約 1,000 m (約 1.0 km / 約 0.62 miles / 約 0.54 nm)
稼働時間: 約 100 分 (約 1.67 時間)
最大潜航深度: 約 300 m (約 984.25 ft)]
Complement (乗員数):None
Sensors and Processing Systems (センサー・レーダー):High-resolution Forward-Looking Sonar (前方探知高解像度ソナー)
High-resolution Color CCTV Camera (高解像度カラーCCTVカメラ)
Searchlight (照明灯)
Fiber-optic Data Link System (光ファイバーデータリンクシステム)
Armament (兵装):Shaped Charge Warhead (成形炸薬弾頭) × 1基 [※機雷処分用 SeaFox-C に内蔵。調査用 SeaFox-I および訓練用 SeaFox-T は不活性弾頭 / 非爆薬]
Aircraft Carried (艦載機)、
Carrying capacity(積載能力):
MH-53E等のヘリコプターや水上艦艇からの投入・運用が可能)

OPERATING FORCES / 運用国・軍種
