概要と開発の背景

HMS Magpie（マグパイ / H130）は、2018年に主契約者Atlas Elektronik UKのもと、アイルランドのSafehaven Marineが建造（Wildcat 60 双胴船デザイン）し、イギリス海軍（Royal Navy）へ制式導入された沿岸・港湾水路調査艇（ISV）である。開発の背景には、1983年から長年にわたり英本国の主要港湾や沿岸域の測量を担ってきた旧式の小型調査艇「HMS Gleaner（H86）」の著しい老朽化と退役に伴う後継機更新ニーズが存在した。イギリス海軍の水路調査戦隊（Hydrographic Squadron）において、要衝港湾や重要インフラ周辺の水深マッピング、航路の安全確保、および浅海域での精密海底地形データの更新作業を途切れさせることなく継続するため、防衛企業Atlas Elektronik UKが主導する小舟艇更新事業「Project Vahana（SEA-Class Workboat）」の一環として新造配備が進められた。

構造と技術的特徴

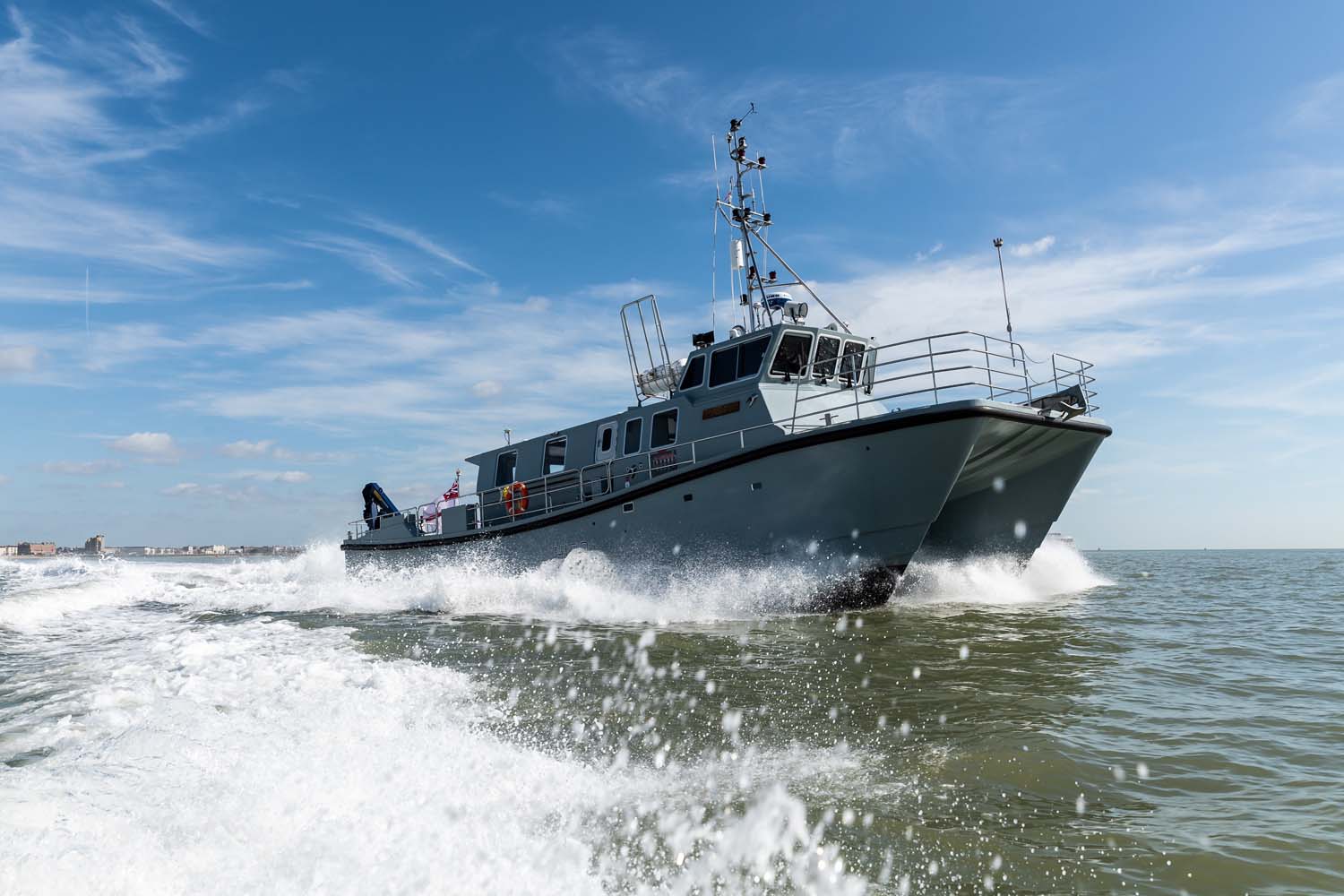

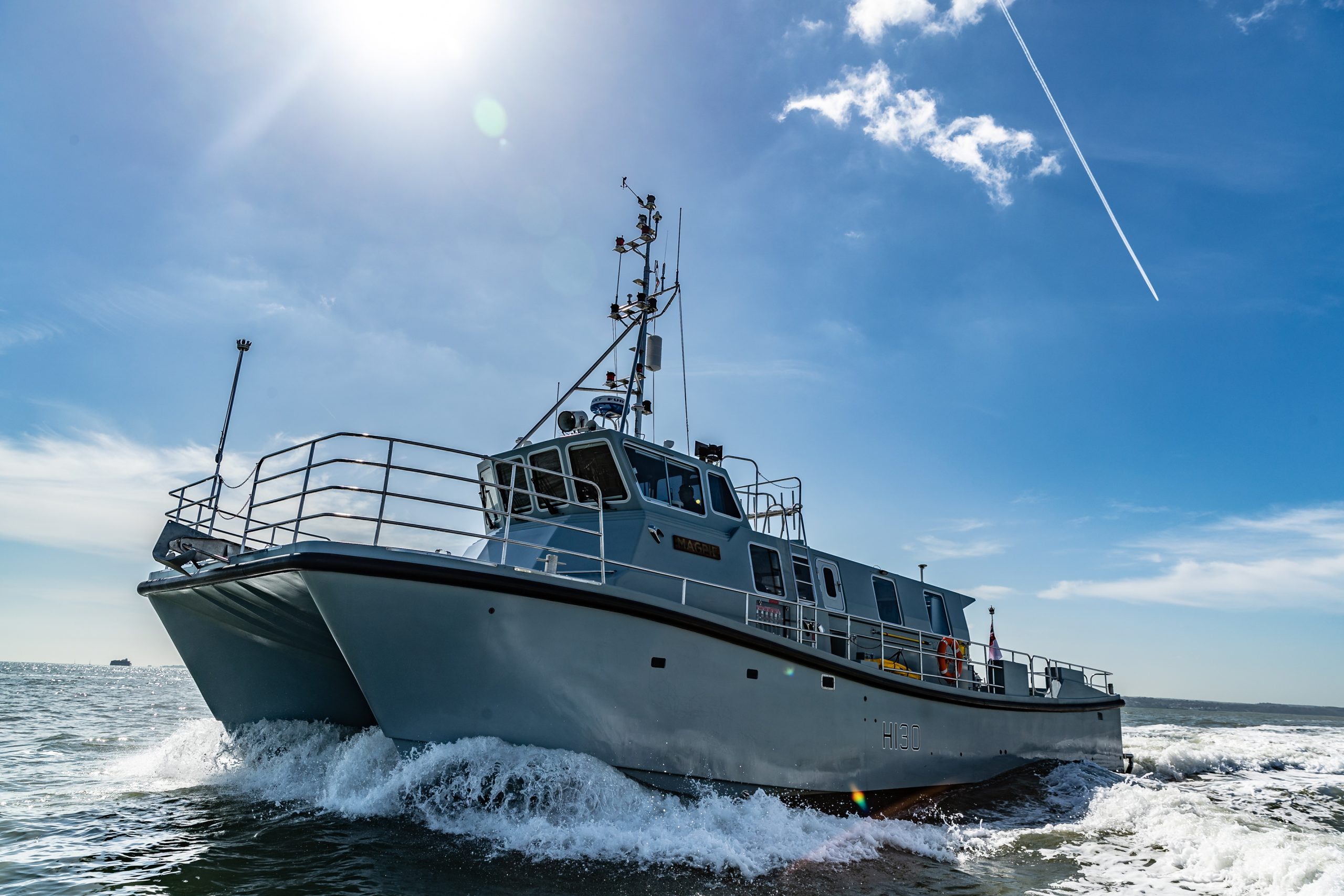

構造上の最大の特徴は、Safehaven Marine社が開発した「Wildcat 60」双胴船（Catamaran）デザインを採用したグラスファイバー（FRP）製船体に、浅海域での高い横揺れ安定性と高速滑走性能を統合している点にある。主機関・推進装置には、Yanmar製6AYEM ディーゼルエンジン2基（各900hp / 合計1,800hp）とHamilton製HM521ウォータージェット推進2基を全装し、最大25ノット以上の高速巡航と喫水僅か1.2m〜1.4mの優れた浅海走破性を実現している。船体には可逆式音響ソナー「Sonar 2094」や多関節マルチビーム音響測深機（MBES）、曳航式ソナー、ならびにPalfinger製ナックルブームクレーン（最大1.6t）が全装され、船上で瞬時に高精度3D海底マップを生成する技術的アプローチが採用されている。船内には9名分の居住・寝台区画やシャワー、厨房設備が組み込まれ、小型艇でありながら最大7日間の連続単独洋上運用に対応する設計配慮が施されている。

運用実績と評価

2018年6月の制式就役以降、HMS Magpieはデヴォンポート海軍基地を拠点としてイギリス海軍の水路調査戦隊に配備され、自国沿岸および主要商業港湾での水路測量アセットとして制式運用されている。実際の運用においては、テムズ川流域、タイン川、スコットランド沿岸、ポートマス海軍基地、ならびにワイト島沖での歴史的沈没船の3D精密調査ミッションへ常時投入された。また、Queen Elizabeth級航空母艦などの超大型水上艦艇が出入港する際の事前航路測量・障害物探査タスクにも従事した。前級HMS Gleaner（全長14.8m / 単胴船 / 最高速約10kt）と比較して、双胴船構造による荒天時の卓越した耐海性能と安定性、ウォータージェット推進による速力倍増、および最新デジタルソナー連携による測量作業時間の大幅な短縮が防衛当局から極めて高く評価されている。自国水域の安全確保と海洋データ更新を担う最重要小型アセットとして就役を続けている。

Official Name (正式名称)	HMS Magpie (H130)
Country of Origin (開発国)	アイルランド (建造国) / イギリス (開発・主契約および運用国)
Manufacturer (製造メーカー)	Safehaven Marine (船体造船所) / Atlas Elektronik UK (ミッションシステム統合・主契約者)
Designed (設計年)	設計年は不明、Safehaven Marine社のWildcat 60設計をベースに2017年8月18日に発注され、2018年6月28日にイギリス海軍で正式に就役して運用を開始した。
Primary Operators (主な運用組織)	イギリス：イギリス海軍（水上艦隊 / 水路戦隊［Hydrographic Squadron］ – デヴォンポート海軍基地［HMNB Devonport］所属沿岸測量艇：HMS Magpie H130）
Displacement (排水量)：基準排水量 / 満載排水量	基準排水量: 約 31 tonnes 〜 33 tonnes (31,000 kg 〜 33,000 kg / 軽排水量) 満載排水量: 約 37 tonnes (37,000 kg)
Dimensions (寸法)：全長、最大幅、喫水	L (全長): 18.0 m 〜 18.5 m (59 ft 1 in / 1,800 cm 〜 1,850 cm / 全長) W (最大幅): 6.2 m (20 ft 4 in / 620 cm / 最大幅) D (喫水): 1.4 m (4 ft 7 in / 140 cm / 喫水)
Propulsion (機関)：	ディーゼル推進 (2× Yanmar 6AYM / 6AYEM 20.3L ディーゼルエンジン / 単体出力 900 hp [約 913 PS] / 2 × Hamilton HM521 ウォータージェット) 総出力: 約 1,800 hp (約 1,825 PS)
Speed (速力)：	25 kt 以上 (over 25 knots / 約 46 km/h)
Range (航続距離)：	1,400 nm (8 kt 〜 9 kt 低速巡航時) ※20 kt 巡航時: 360 nm
Complement (乗員数)：	9名 (最大 12名宿泊・収容能力 / 最長7日間の自給航行能力)
Sensors and Processing Systems (センサー・レーダー)：	Raymarine 48nm 航法レーダーマルチビーム音響測深システム (Multibeam echo sounder) シングルビーム音響測深システム (Single-beam echo sounder) サイドスキャンソナー (Side-scan sonar) 自律型無人潜水艇 (AUV / UUV) 運用・解析システム
Armament (兵装)：	None
Aircraft Carried (艦載機)、 Carrying capacity（積載能力）：	貨物運搬能力: 車両運搬能力なし / 4.5m RIB (小型硬質ゴムボート) 1隻積載能力、HIAB 077 油圧クレーン 1基 (最大吊り上げ能力 2.9 t)、油圧式Aフレーム 1基 (最大荷重 1 t)、昇降式トランスデューサー・ムーンプール (最大荷重 1,000 kg)、最長7日間・乗員12名分の食料・淡水 (淡水生成装置 1,300 L/日) および海洋調査・UUV用各種機材積載能力
