AH-64E Apache Guardian

概要と開発の背景

AH-64E Apache Guardian（アパッチ・ガーディアン）は、2010年代初頭にアメリカ合衆国のBoeingが開発し、2013年よりアメリカ陸軍に制式配備された最新鋭の量産型攻撃ヘリコプターである。1990年代から運用されてきた前級AH-64D Apache Longbowは、アフガニスタン紛争やイラク戦争において高標高・高温（ハイ・アンド・ホット）環境下での出力低下や機動力不足、ならびにデジタルネットワーク通信機能の拡張性限界が課題となった。これらを補い、地上部隊および無人航空機（UAV）とのリアルタイムな連携を可能にするため、当初「AH-64D Block III」として開発が開始され、大幅な機体性能向上を受けて2012年に「AH-64E」へと改称された。前級の運用教訓を踏まえ、酷暑や高山地帯でも高い戦術機動性と打撃力を維持できる全天候型攻撃ヘリコプターとして開発が推進された。

構造と技術的特徴

構造上の最大の特徴は、新素材の複合材料（コンポジット）を採用した新設計のメインローターブレード（FEAB）を搭載し、高標高域における揚力向上と最高速度・上昇力の著しい向上を果たしている点にある。パワートレインには、従来型のエンジンから高出力化された1基あたり1,994 shpを発揮するGeneral Electric社製T700-GE-701Dターボシャフトエンジン2基を搭載している。さらに、本機を象徴する機構として「Manned-Unmanned Teaming（MUM-T）」機能を統合しており、乗員が無人航空機（UAV）のセンサー映像を直接受信・カメラ操作し、遠距離からの索敵や攻撃誘導を可能にしている。固定武装として機首下にM230 30mm automatic cannonを備え、スタブウイングにはAGM-114 Hellfire対戦車ミサイルやHydra 70 2.75inロケット弾ポッドを搭載できるほか、改良型のAN/APG-78 Longbow火器管制レーダーにより水上目標に対する探知・打撃能力も強化されている。

運用実績と評価

2013年のアメリカ陸軍への初期配備以降、イギリス陸軍（Apache AH-64E仕様）、大韓民国陸軍、中華民国陸軍（台湾）、サウジアラビア陸軍、オーストラリア陸軍、ポーランド陸軍など世界多数の同盟国・パートナー国の軍隊で制式採用された。実戦および各種統合演習における評価では、MUM-T機能による無人機との連携索敵と、AGM-114 Hellfireを用いた視界外からの高精度直接火力支援能力が高く評価された。特に、アフガニスタン等の過酷な環境下で旧型機が直面した出力不足を解決し、高い登坂高度と巡航性能を維持できる信頼性が実証された。近年では、対ドローン戦闘や沿岸防衛・水上艇対処任務においても運用が進められている。既存のAH-64Dからの大規模機体改修および新造によって配備が進められており、現代の陸上戦力および機甲部隊を空から支援する中核攻撃ヘリコプターとして不可欠な立ち位置を確立している。

Official Name (正式名称)	AH-64E Apache Guardian
Country of Origin (開発国)	アメリカ合衆国
Manufacturer (製造メーカー)	Boeing (Boeing Defense, Space & Security)
Designed (設計年)	設計・開発は、2008年ごろに開始、その後改良型として完成し、2011年に初飛行、2013年に実戦配備開始
Primary Operators (主な運用組織)	アメリカ合衆国：アメリカ陸軍(第101空挺師団、第1騎兵師団、第82空挺師団、第1戦闘航空旅団等)においてAH-64E Apache Guardianを配備・運用 イギリス：イギリス陸軍(陸軍航空隊 Army Air Corps 第1連隊、第4連隊)においてApache AH Mk 2(AH-64E Apache)(従来型AgustaWestland Apache AH Mk 1からの更新)を配備・運用 オランダ：オランダ空軍(Royal Netherlands Air Force 第301飛行隊、第302飛行隊)においてAH-64E(AH-64Dからの改修モデル)を配備・運用 大韓民国：韓国陸軍(Republic of Korea Army 陸軍航空司令部 第1航空旅団、第2航空旅団)においてAH-64Eを配備・運用 中華民国：台湾陸軍(Republic of China Army 陸軍航空特戦指揮部 第601航空旅団)においてAH-64E Apache Guardianを配備・運用 インド：インド空軍(Indian Air Force 第125ヘリコプター飛行隊)、インド陸軍(Indian Army 陸軍航空隊)においてAH-64Eを配備・運用(機体胴体部はTata Boeing Aerospaceによるライセンス/現地共同生産品) インドネシア：インドネシア陸軍(Indonesian Army / TNI-AD 第11航空大隊 Skadron 11/Serbu)においてAH-64Eを配備・運用 カタール：カタール空軍(Qatar Emiri Air Force 第20攻撃ヘリコプター飛行隊)においてAH-64E Apache Guardianを配備・運用 アラブ首長国連邦：アラブ首長国連邦空軍(United Arab Emirates Air Force / Joint Aviation Command 第10攻撃ヘリコプター飛行隊等)においてAH-64Eを配備・運用 サウジアラビア：サウジアラビア陸軍(Royal Saudi Land Forces 陸軍航空隊)、サウジアラビア国家警備隊(Saudi Arabian National Guard 第1航空旅団)においてAH-64Eを配備・運用 エジプト：エジプト空軍(Egyptian Air Force 第550攻撃ヘリコプター旅団等)においてAH-64E(AH-64Dからの改修型)を配備・運用 クウェート：クウェート空軍(Kuwait Air Force 第17攻撃ヘリコプター飛行隊等)においてAH-64E(AH-64Dからの改修型)を配備・運用 モロッコ：モロッコ空軍(Royal Moroccan Air Force)においてAH-64E Apache Guardianを配備・運用 ポーランド：ポーランド陸軍(Polish Land Forces / 陸軍航空隊 第1陸軍航空旅団)においてAH-64Eを配備・運用(アメリカ陸軍からのリース受領機および新造機導入) オーストラリア：オーストラリア陸軍(Australian Army 第16陸軍航空旅団)においてAH-64E Version 6を配備・運用
Crew (乗員)	乗員 2名 (Pilot 1名, Co-pilot / Gunner 1名)
Dimensions (寸法)：全長、全幅（翼幅）、全高	L: 約 17.73 m – 17.76 m (58.2 ft – 58.3 ft) (※ローター回転時: 約 17.73 m – 17.8 m / 58.2 ft – 58.7 ft, 胴体長: 約 14.68 m – 15.06 m / 48.2 ft – 49.5 ft) W: 約 5.2 m (17.15 ft) (スタブウイング幅) / メインローター直径: 約 14.63 m – 14.68 m (48.0 ft – 48.2 ft) H: 約 3.87 m – 4.72 m (12.7 ft – 15.5 ft) (※ロングボウ・レーダー装着時等: 約 4.64 m – 4.72 m / 15.2 ft – 15.5 ft, 本体全高: 約 3.87 m / 12.7 ft)
Empty / Max Takeoff Weight (自重 / 最大離陸重量)	Empty Weight (自重): 約 5,165 kg – 5,360 kg (11,387 lbs – 11,817 lbs) Max Takeoff Weight (最大離陸重量): 約 10,432 kg – 10,433 kg (23,000 lbs)
Powerplant (エンジン)：型式、推力	2 × General Electric T700-GE-701D Turboshaft engines 出力: 各 約 1,487 kW (1,994 shp) / 合計出力: 約 2,975 kW (3,988 shp)
Max Speed (最大速度)：マッハ表記、高度別の速度	最大速度: 約 300 km/h – 325 km/h (164 knots / 186 mph – 202 mph) (※海面高度標準条件における理論換算値: 約 Mach 0.24 – Mach 0.26)
Combat Range (戦闘行動半径) / Ferry Range (航続距離)	Combat Range (戦闘行動半径): 約 480 km (260 nm / 300 miles) Ferry Range (航続距離): 約 1,900 km (1,025 nm / 1,180 miles) (※外部燃料タンク装着時) 内部燃料のみの航続距離: 約 480 km – 500 km (300 miles – 310 miles)
Service Ceiling (実用上昇限度)	約 6,100 m – 6,400 m (20,000 ft – 21,000 ft)
Hardpoints (ハードポイント)：ミサイルや爆弾の搭載能力	ハードポイント数: 4 箇所 (スタブウイング下部) ＋ 翼端パイロン 2 箇所 搭載能力: AGM-114 Hellfire 対地ミサイル (最大 16 発) Spike NLOS ミサイル 70mm Hydra 70 ロケット弾ポッド (最大 76 発) AIM-92 Stinger (ATAS) 空対空ミサイル 230 ガロン外部燃料タンク (Drop Tank)
Fixed Armament (固定武装)：機関砲の口径、弾数	1 × 30mm M230 / M230E1 Chain Gun 口径: 30mm (30×113mm) 弾数: 最大 1,200 発 (仕様により 1,156 発 – 1,200 発)

OPERATING FORCES / 運用国・軍種

PR：関連商品

画像の引用元

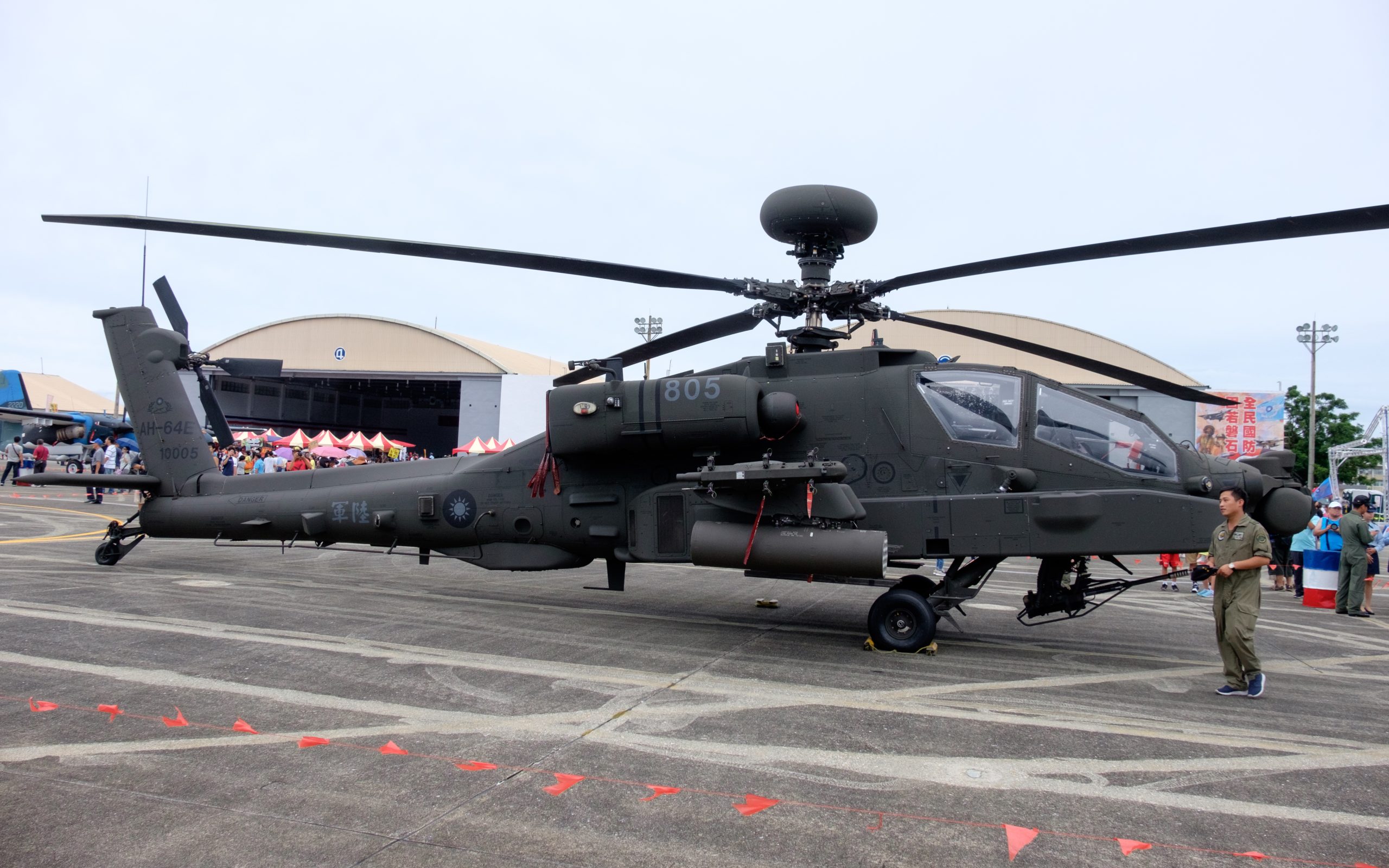

1. 作者 玄史生 – 自己的作品，CC0，https://commons.wikimedia.org/w/index.php?curid=54388610

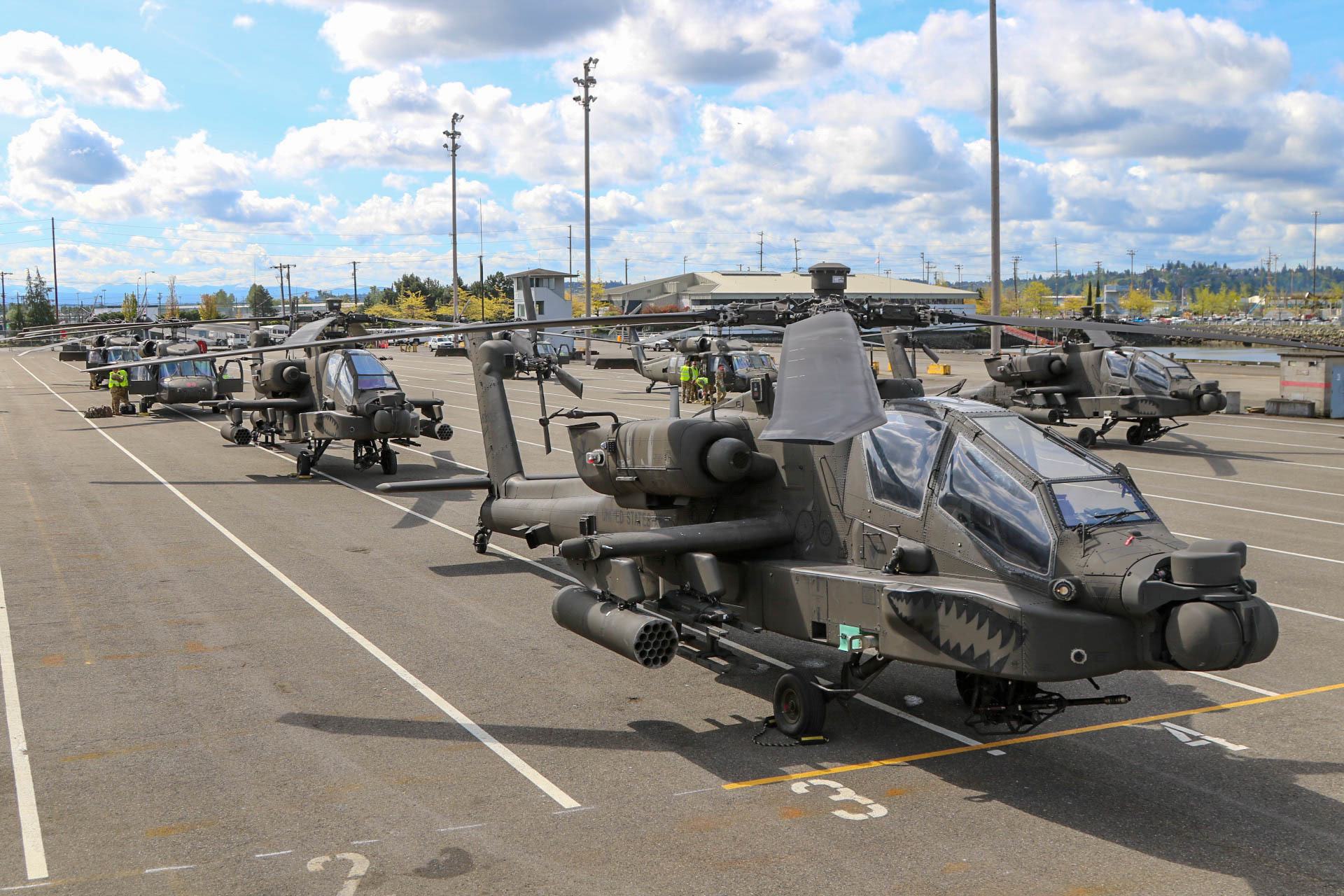

2. AH-64E_アメリカ陸軍 – By U.S. Army photo by Capt. Leara Shumate – This image was released by the United States Army with the ID 240814-A-SV042-5878 (next).This tag does not indicate the copyright status of the attached work. A normal copyright tag is still required. See Commons:Licensing.العربية ∙ বাংলা ∙Bahasa Indonesia ∙Bahaso Jambi ∙Deutsch ∙ Deutsch (Sie-Form) ∙ English ∙ español ∙ euskara ∙ فارسی ∙ français ∙ italiano ∙ 日本語 ∙ 한국어 ∙ македонски ∙ മലയാളം ∙ Plattdüütsch ∙ Nederlands ∙ polski ∙ پښتو ∙ português ∙ русский ∙ slovenščina ∙ svenska ∙ Türkçe ∙ українська ∙ 简体中文 ∙ 繁體中文 ∙ +/−, Public Domain, https://commons.wikimedia.org/w/index.php?curid=168793762
