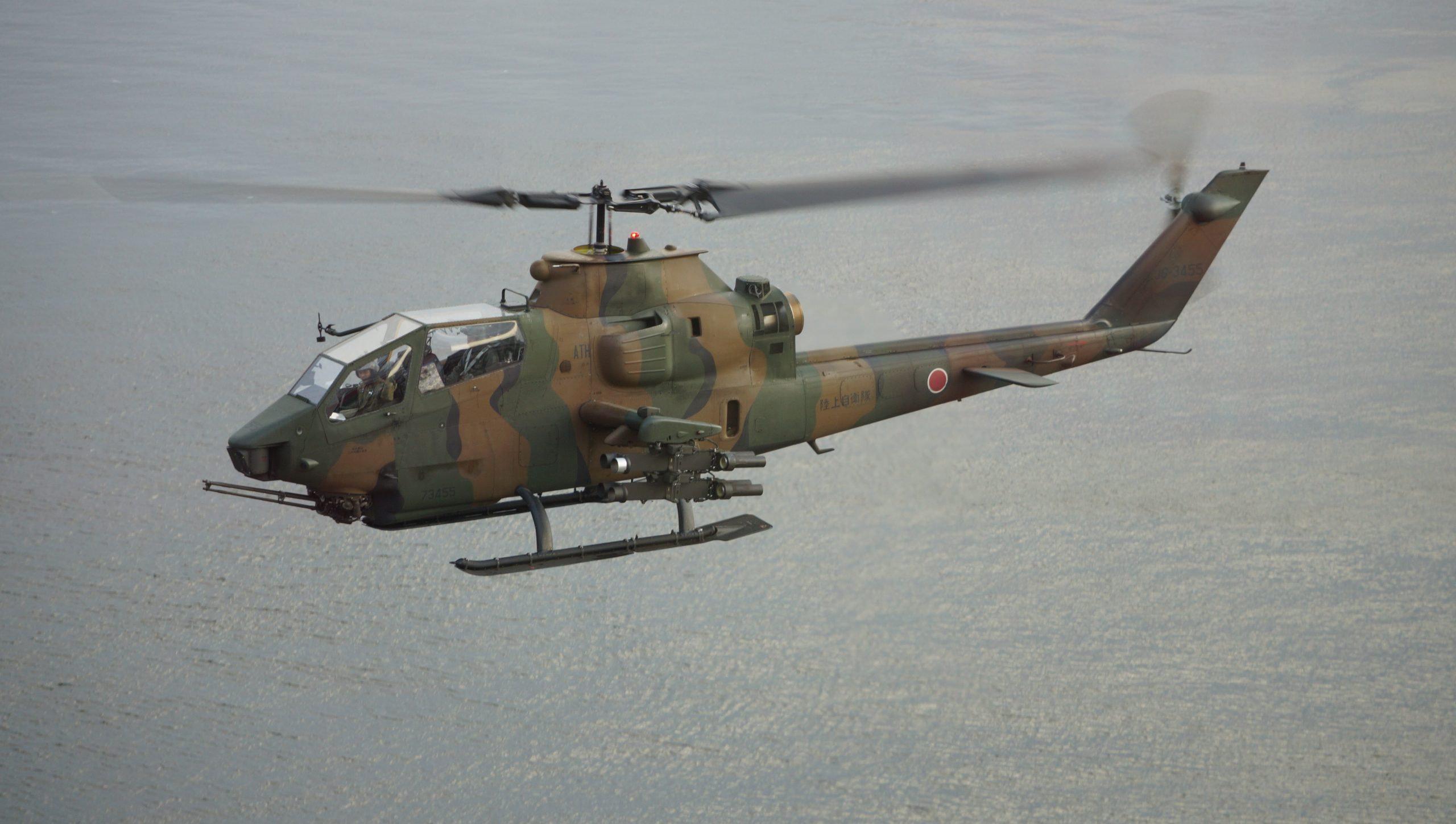

AH-1S / JGSDF AH-1S Cobra Specs & Technical Data

概要と開発の背景

AH-1Sは、1970年代から1980年代にかけてアメリカのBell Textron Inc.（旧：Bell Helicopter）によって開発され、日本では防衛庁（当時）の要求に基づき富士重工業（現：SUBARU）がライセンス生産を行った陸上自衛隊の対戦車ヘリコプターである。ベトナム戦争で汎用ヘリコプターUH-1をベースに開発されたAH-1Gコブラの成功を受け、アメリカ陸軍では冷戦下の欧州正面においてソビエト連邦率いるワルシャワ条約機構軍の大規模な装甲部隊に対抗するための専用攻撃ヘリコプターの更新ニーズが高まった。陸上自衛隊においても、北方からの地上侵攻に対処するための強固な対装甲火力の獲得が課題とされていた。これに伴い、従来の輸送ヘリコプターや観測ヘリコプターでは不可能な高い対戦車攻撃能力と機動性を備えた専用アセットの導入計画が始動し、1977年から技術試験が実施された後、1982年より対戦車ヘリコプター「AH-1S」として正式に調達・配備がスタートした。

構造と技術的特徴

構造上の最大の特徴は、敵からの視認性および被弾面積を最小限に抑えるため、胴体幅を約0.98m（約98cm）にまで極限まで削ぎ落としたスリムなタンデム（縦列複座）キャビン構造を採用している点にある。前席に射撃手（ガンナー）、後席に操縦士（パイロット）が配置され、双方の視界を確保する屈折パイロットシールドや防弾ガラスが組み込まれている。パワートレインにはライセンス生産された川崎重工業製T53-K-703ターボシャフトエンジン（1,485SHP）を1基搭載し、主回転翼には金属製から高耐久複合材料へと改修された2枚ブレードバイパスローターを採用することで高い低空運動性と高速巡航性能を獲得している。武装面では、機首下部に旋回式のM197 20mm3銃身ガトリング砲を装備し、胴体両脇のスタブウイング（短翼）には最大8発のTOW対戦車ミサイルランチャーや70mmロケット弾ポッド（最大38発）を懸架できる設計となっている。

運用実績と評価

1982年の配備開始以降、陸上自衛隊の各方面隊直轄である5つの対戦車ヘリコプター隊（第1〜第5対戦車ヘリコプター隊）や陸上自衛隊航空学校（明野駐屯地等）へ合計90機以上が導入・運用された。実際の野外演習や諸職種連合訓練においては、超低空飛行（NOE：Nap-of-the-Earth）技術を駆使して地形や樹木に身を隠しつつ、突如出現して遠距離からTOW対戦車ミサイルにより敵装甲目標に対処する高い戦術的実効性が高く評価された。本機は導入時期や改修内容により「STEP I/II/III」およびC-NITE（暗視装置統合型）などの近代化仕様が存在し、夜間運用能力の強化が図られた。後継機であるAH-64Dの導入数が限られたことから長期間にわたり陸上自衛隊の航空打撃力の主力を担い続けた。登場から長年月が経過した現代においても退役が進みつつ、日本の沿岸防衛や島嶼部防衛における航空火力アセットとしての重要な役割を果たした。

Official Name (正式名称)	AH-1S / JGSDF AH-1S Cobra
Country of Origin (開発国)	アメリカ合衆国
Manufacturer (製造メーカー)	富士重工業株式会社 (現：株式会社SUBARU ／ライセンス生産)
Designed (設計年)	1970年代にアメリカで改良型として開発され、陸上自衛隊では1982年に運用が開始された攻撃ヘリコプター
Primary Operators (主な運用組織)	日本：陸上自衛隊（対戦車ヘリコプター隊・飛行隊など）
Crew (乗員)	2名 (前席：射手／後席：操縦手の縦列タンデム配置)
Dimensions (寸法)：全長、全幅（翼幅）、全高	L: 16.16 m (ローター回転時。胴体長：13.59 m), W: 14.63 m (メインローター直径。スタブウイング翼幅：3.28 m), D: 4.09 m
Empty / Max Takeoff Weight (自重 / 最大離陸重量)	Empty Weight (自重): Approx. 2,940 kg ／ Max Takeoff Weight (最大離陸重量): Approx. 4,536 kg
Powerplant (エンジン)：型式、推力	川崎重工業株式会社（ライセンス生産）T53-K-703 ターボシャフトエンジン×1基, Output: 1,485 shp / 1,107 kW
Max Speed (最大速度)：マッハ表記、高度別の速度	Combat Range: Approx. 200 km (標準的な戦闘作戦プロファイルによる) ／ Ferry Range: Approx. 500 km (燃料満載時の最大航続距離)
Combat Range (戦闘行動半径) / Ferry Range (航続距離)	480 km / 1,900 km
Service Ceiling (実用上昇限度)	Approx. 3,720 m (12,200 ft)
Hardpoints (ハードポイント)：ミサイルや爆弾の搭載能力	4ヵ所 (左右のスタブウイング下に計4基のマウント。対戦車ミサイル「TOW」ランチャーを最大2個（計8発）、および70mmロケット弾（JMP-70）19連装/7連装ポッドを任務の火力プロファイルに応じて混載可能)
Fixed Armament (固定武装)：機関砲の口径、弾数	M197 20mm 3砲身ガトリング砲×1門 (機首下部タレット。標準搭載弾数：最大750発。射手のヘルメットサイトと完全連動)
