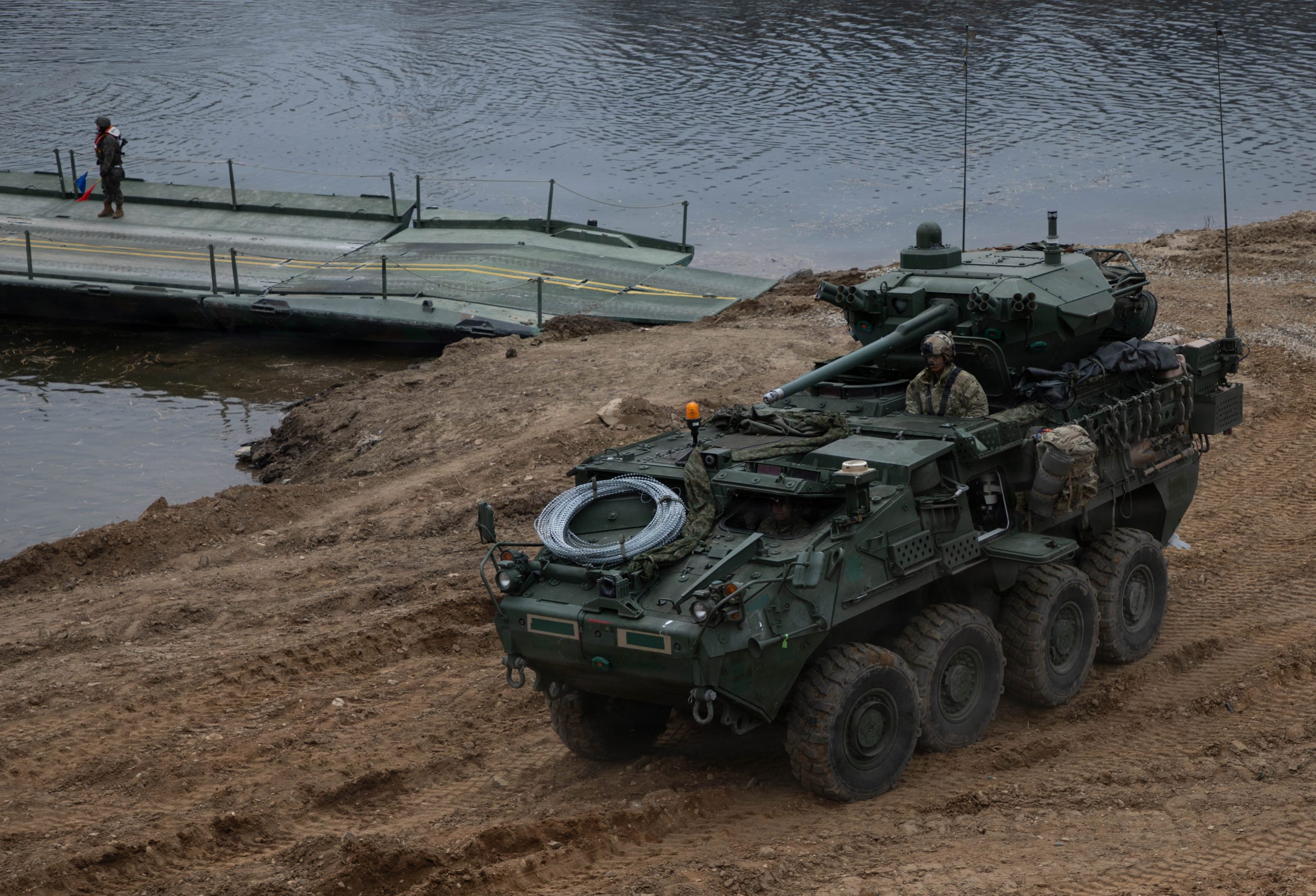

第2歩兵師団/米韓合同師団第11工兵大隊師団支援旅団所属のM1304 ICVVA1-30mm

概要と開発の背景

M1304 ICVVA1-30mm(Infantry Carrier Vehicle Variant A1 30mm)は、2020年代初頭にアメリカのGeneral Dynamics Land Systems(GDELS)およびOshkosh Defenseによって開発され、アメリカ陸軍へ順次配備されている8×8の装輪式歩兵戦闘車である。開発の背景には、従来欧州方面に緊急配備されていた30mm機関砲搭載型ストライカーであるM1296 Dragoon(ドラグーン)の後継更新ニーズが存在した。M1296は旧来の平面底構造の車体を基盤としていたため、地雷や即席爆発装置(IED)の底面爆風に対する防護性能や、電子機器の増設に伴うエンジン出力・給電能力の不足が課題となっていた。近接脅威に対する防御力の強化と、歩兵部隊への即時かつ強力な30mm火力の提供を両立するため、二重V字底構造の最新シャーシ(DVH-A1)に新設計の中口径兵器システム(MCWS)を標準統合した主力歩兵戦闘車両として開発が進められた。

構造と技術的特徴

構造上の最大の特徴は、底面からの爆風エネルギーを側面へ拡散させる二重V字型(DVH-A1)構造を車体下部に採用し、衝撃緩衝懸吊シートと組み合わせることで耐地雷・対IED防護性能を高めた点にある。パワートレインには450馬力を発揮するCaterpillar製ターボディーゼルエンジン、910アンペア大容量発電機、55,000ポンド対応強化サスペンションが統合されている。兵装面では、Oshkosh DefenseとPratt MillerおよびRafael Advanced Defense Systemsが共同開発した無人遠隔砲塔(MCWS)を搭載している。主兵装の30mm XM813チェーンガンは、装弾筒付翼安定徹甲弾(APFSDS-T)や可変信管エアバースト弾の射撃が可能であり、同軸に7.62mm M240C機関銃を備える。砲塔が全無人構造かつ車体天井部へ配置されているため、乗員および歩兵分隊の乗車空間を圧迫せず、車内から高度な熱源暗視システムを用いて安全に操作できる。

運用実績と評価

2020年代半ばよりアメリカ陸軍のストライカー旅団戦闘団(SBCT)所属の歩兵大隊や機動部隊へ順次配備が開始され、太平洋地域の在韓米軍や欧州前線部隊へ導入が進められている。部隊運用や演習においては、前級のM1296ドラグーンと比較して大幅に高められた耐爆風防護性能と、450馬力エンジンによる優れた不整地走破性が評価された。無人砲塔の採用により兵員室の容積が維持され、歩兵9名の移動環境が確保された点や、30mmチェーンガンの高い命中精度と可変弾薬対応による遠距離打撃力が実証された。また、車体上面へFGM-148ジャベリン対戦車ミサイル発射機を追加統合する改修も可能であり、長距離の装甲脅威へ即座に対処する能力を備える。現代のアメリカ陸軍における中核機動歩兵アセットとして、広域即応展開姿勢の維持に貢献している。

Official Name (正式名称)M1304 ICVVA1-30mm
Country of Origin (開発国)アメリカ合衆国 / カナダ
Manufacturer (製造メーカー)車体ベース(シャーシ):General Dynamics Land Systems (GDLS)
砲塔および中口径兵器システム(MCWS):Oshkosh Defense (※Rafael社、Pratt Miller社との共同開発・量産統合チーム)
Designed (設計年)アメリカ陸軍が2021年6月にオシュコシュ・ディフェンス社らと総額9億4,290万ドル規模の「MCWS」量産統合契約を締結したことで本格的な開発設計が始まり、2022年に生産検証試験用の初期車両が納入され、その後実戦運用のフィードバックを反映したアップデートを経て2025年1月15日に第2ストライカー旅団戦闘チームの第17歩兵連隊第1大隊へ実戦部隊として世界で初めて公式に配備され運用を開始
Primary Operators (主な運用組織)アメリカ合衆国:アメリカ陸軍(主にワシントン州ジョイント・ベース・ルイス・マコード(JBLM)を拠点とする第7歩兵師団(7th Infantry Division)傘下の各ストライカー旅団戦闘チーム(SBCT)へ優先配備。2025年1月15日には、第1ストライカー旅団戦闘チーム(1-2 SBCT)の「第17歩兵連隊 第1大隊(1st Battalion, 17th Infantry Regiment)」に最初の量産実車が公式配備・引き渡され部隊運用を開始。さらに、同旅団の「第3歩兵連隊 第2大隊(2nd Battalion, 3th Infantry Regiment)」においてもヤキマ訓練センター等での30mm機関砲ライブファイア(実弾射撃訓練)運用が完全に始動しており、計3個のストライカー旅団(総数269両)への全面的な部隊移行および配備プログラムが現在進行中)
Crew / Capacity (乗員および兵員輸送数)2名 (操縦手、車長兼砲手) + 兵員輸送数(歩兵収容数): 8名
※大型の無人砲塔システムおよび車内への30mm弾薬庫の増設に伴い、標準型(M1256A1)の9名から1名減少し、完全武装の歩兵8名を後部コンパートメントに収容・輸送する
Combat Weight (戦闘重量)7,850 kg (27.85 t / 61,400 lbs)
※二重V字型車体底面(DVH-A1)シャーシ、オシュコシュ社製MCWS無人砲塔、30mm XM813機関砲および同軸M240C機関銃、各種電子光学・独立熱線センサー、Caterpillar製450馬力パワーパック、乗員2名+歩兵8名の体重、ならびに定数弾薬(30×173mm機関砲弾:150発+車内予備150発、計300発 / 7.62mm銃弾:計400発)をすべて満載した、標準作戦実戦配置状態(Ready-to-Fight Configuration)での客観的な実測重量
なお、基本シャーシの最大許容限界である28,576 kg(63,000 lbs)に対して約726 kg(1,600 lbs)の余剰マージンが確保されており、これにより前線での追加のスラット装甲(対RPG用ケージ)や、乗員の個人装備の増量に完全対応できる設計となっている
Dimensions (寸法: 全長/全幅/全高)W (全幅): 2,770 mm (2.77 m ※追加装甲マウント部含む) / ミラー等突起部除く基本幅:2,720 mm (2.72 m)
L (全長 / 砲身含まず車体長): 7,650 mm (7.65 m ※30mm砲身先端までを含む全長は約8,150 mm〜8,200 mmに達する)
D (全高 / 垂直高): 2,980 mm (2.98 m ※車体天面からオシュコシュ製MCWS無人砲塔の最天面部(各種光学センサー基部など)を含む垂直高。アンテナや個別オプションを除く) / 車体天面高:2,640 mm (2.64 m)
Armor (装甲の詳細: 複合装甲、ERA、APSの有無)High-hard steel structure hull with Double-V Hull (DVH) design, optional bolt-on ceramic armor, and internal spall liners (高硬度鋼板溶接構造に加え、地雷やIEDの垂直爆風を完全に外側へ受け流す「二重V字型車体底面(DVH-A1)」構造を標準採用。ボルト留め式セラミック増加装甲、内面防破ライナー、無人砲塔部への防弾装甲を統合) ※14.5mm重機関銃弾、152mm砲弾の空中炸裂破片、および地雷に対して非常に高い防御力を有する。複合装甲や爆発反応装甲(ERA)は装備していない。
Main Armament (主武装)1x 30 mm XM813 Bushmaster II automatic cannon ※オシュコシュ製MCWS無人砲塔(ラファエル社のSamson Proがベース)に組み込まれた中口径機関砲。車内完全遮蔽下からのリモート操作に対応し、APFSDS(装弾筒付翼安定徹甲弾)やHEAB(空中炸裂榴弾)などの各種30×173mm弾薬を最大3,000m以上の射程で射撃可能
Secondary Armament (副武装)1x 7.62 mm M240C machine gun (30mm砲と同軸装備)および 4x M6 smoke grenade launchers (無人砲塔に統合装備)
Engine (エンジン出力 hp/kW)Caterpillar C9 6-cylinder inline 4-cycle turbocharged liquid-cooled diesel engine (キャタピラー社製 C9 直列6気筒4サイクルターボチャージドディーゼル。出力: 450 hp (336 kW) ※重武装化・重装甲化に伴う重量増加に対応するため採用された最新パワーパック。高度な無人砲塔や独立熱線映像式電子光学センサーを安定稼働させるための910アンペア大容量オルタネーターを備える)
Max Speed (最高速度: 整地/不整地)Paved (整地): 96 km/h (運用制限値)
Unpaved (不整地): 約 40 km/h 〜 50 km/h
Operational Range (航続距離)483 km (300 miles) ※車体底面の重装甲化、MCWS砲塔の搭載、および高出力パワーパック(C9型450馬力)への刷新に伴う共通仕様の標準航続距離

OPERATING FORCES / 運用国・軍種
